Raccordement de l'alimentation à la NIBE FLM n°.
2-4
NIBE FLM n° 2-4 est raccordé à une prise murale mono-
phasée ou à une installation permanente. Pour des instal-
lations permanentes, la NIBE FLM doit être équipée en
amont d'un commutateur d'isolation avec un écart de
rupture d'au moins 3 mm.
14 Chapitre 5 | Branchements électriques
Raccordement de la communication avec la NIBE
FLM n° 1

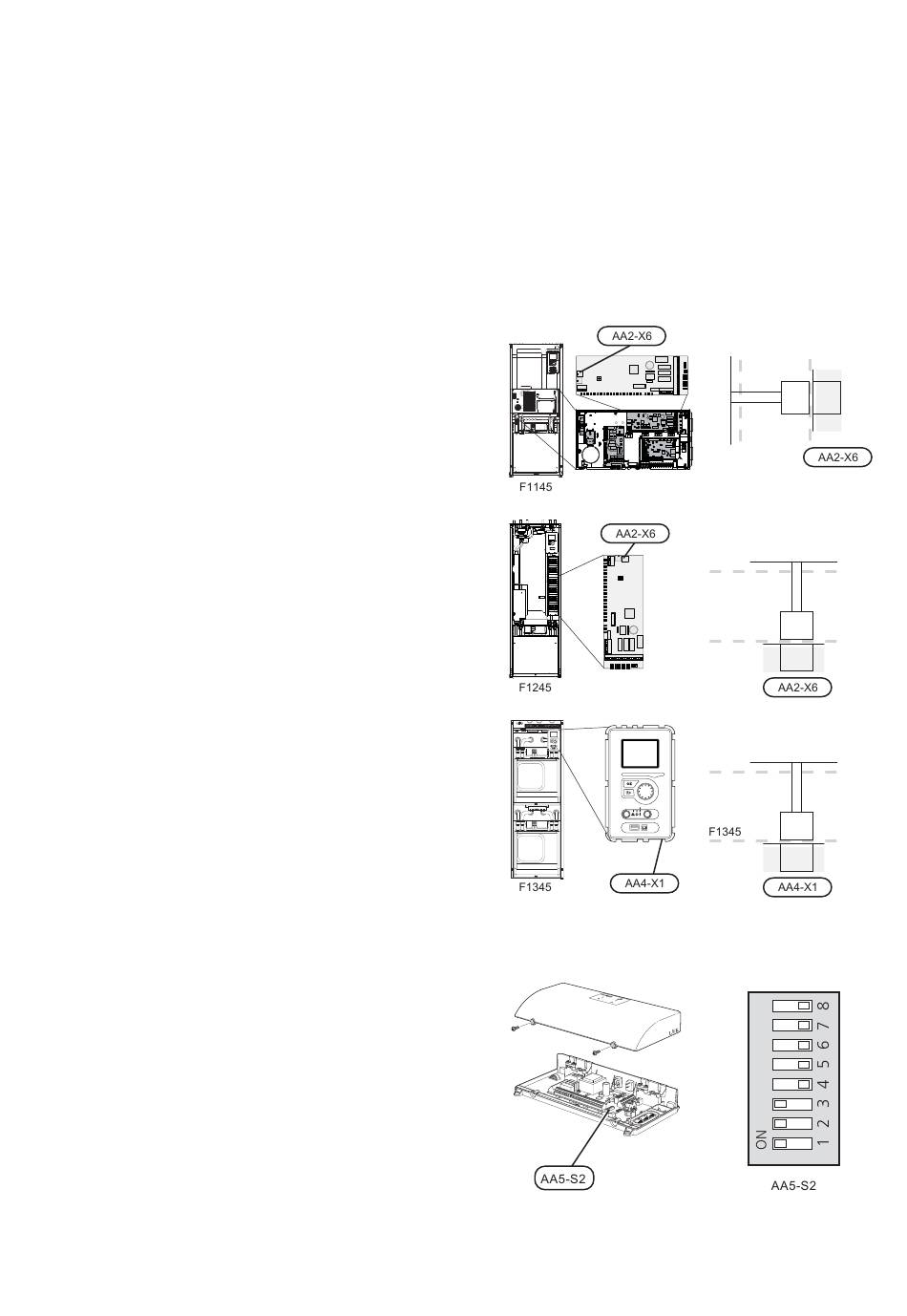

F1145/F1245: Le câble de commande (W6) avec le conne-
cteur XJ6 est raccordé à la connexion X6 sur la carte de
base (AA2).
F1345: Le câble de commande (W6) avec le connecteur
XJ6 est raccordé à la connexion X1 sur la carte avec affi-
cheur (AA4).
Le commutateur DIP (AA5-S2) doit être réglé de la ma-
nière suivante.
NIBE FLM F1145
XJ6 X6
NIBE FLM
XJ6
F1245
X6
NIBE FLM
XJ6
F1354
X1
NIBE FLM
