Côté eau glycolée
Transmission en boucle fermée vers la eau
glycolée
2
1,5
1
0,5
0
100 150 200 250

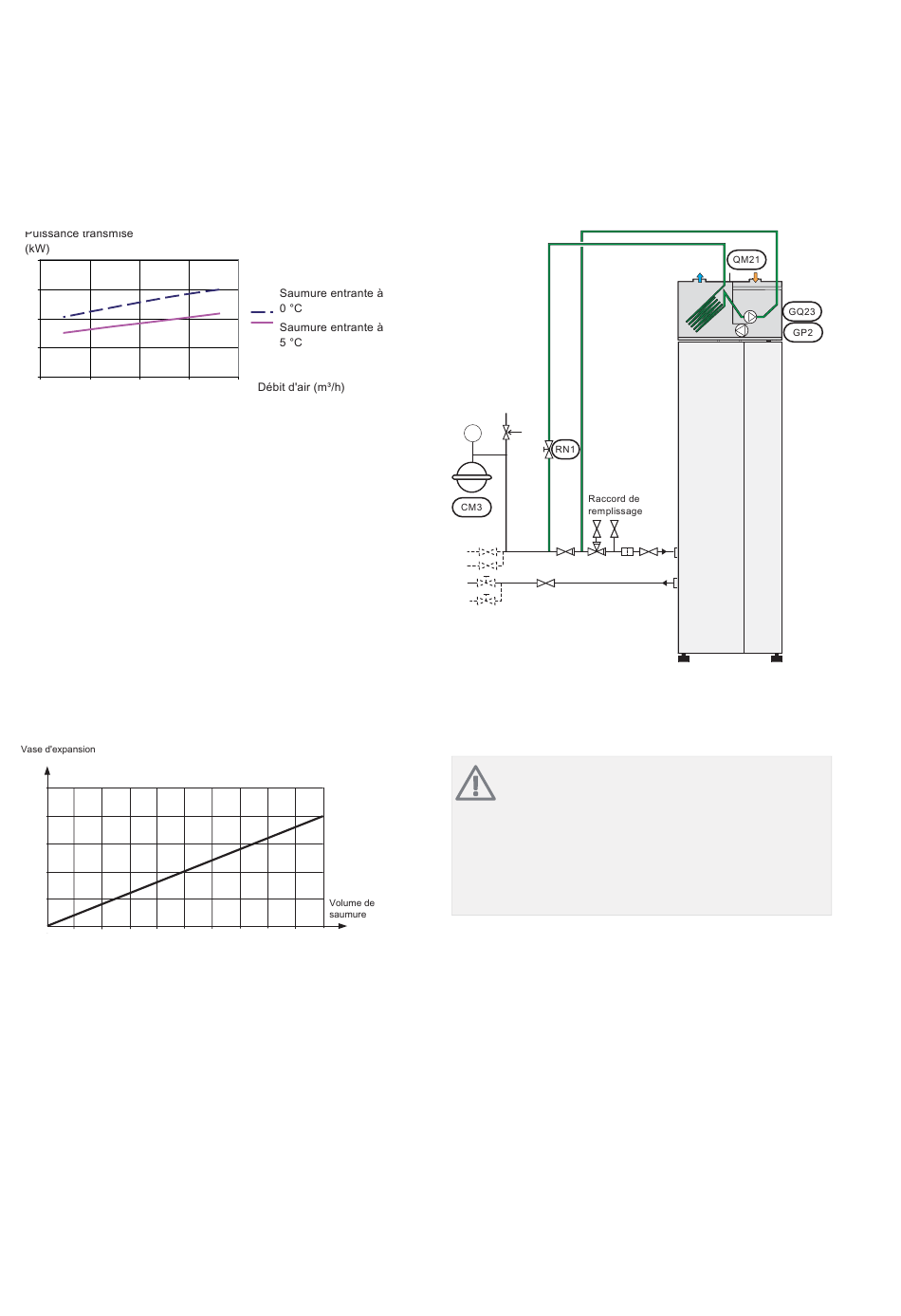

Le schéma indique l'effet transmis de l'air de ventilation
à la eau glycolée et s'applique à une température ambia-
nte de +20 °C à une humidité relative de 50 %.

Vase d'expansion

Le circuit d'eau glycolée doit comprendre un vase d'expa-
nsion à pression (CM3). Si une cuve de niveau (CM2) est
déjà installée, celle-ci doit être remplacée. Le côté eau
glycolée doit être pressurisé à 0,5 bar au moins.
Le vase d'expansion à pression doit être dimensionné tel
que défini dans le schéma pour empêcher tout dysfonc-
tionnement. Le vase d'expansion à pression couvre une
plage de températures allant de -10 °C à +20 °C pour
une pression de 0,5 bar et une pression d'ouverture de
la vanne de sécurité de 3 bars.
50
40
30
20
10
0
0 100 200 300 400 500 600 700 800
NIBE FLM
300
900 1000
Vanne de régulation
Le circuit d'eau glycolée est alimenté par une vanne
d'équilibrage (RN1). Celle-ci est nécessaire au réglage du
débit de l'eau glycolée.
P
REMARQUE!
Il peut être nécessaire de purger le système pen-
dant l'installation et après un certain temps
d'utilisation. Purgez le système à l'aide de la va-
nne de purge (QM21). Lors de la purge, le com-
mutateur de la pompe de circulation (SF2) doit
être réglé sur "0".
Chapitre 4 | Raccordement des tuyaux et de la ventilation 9
