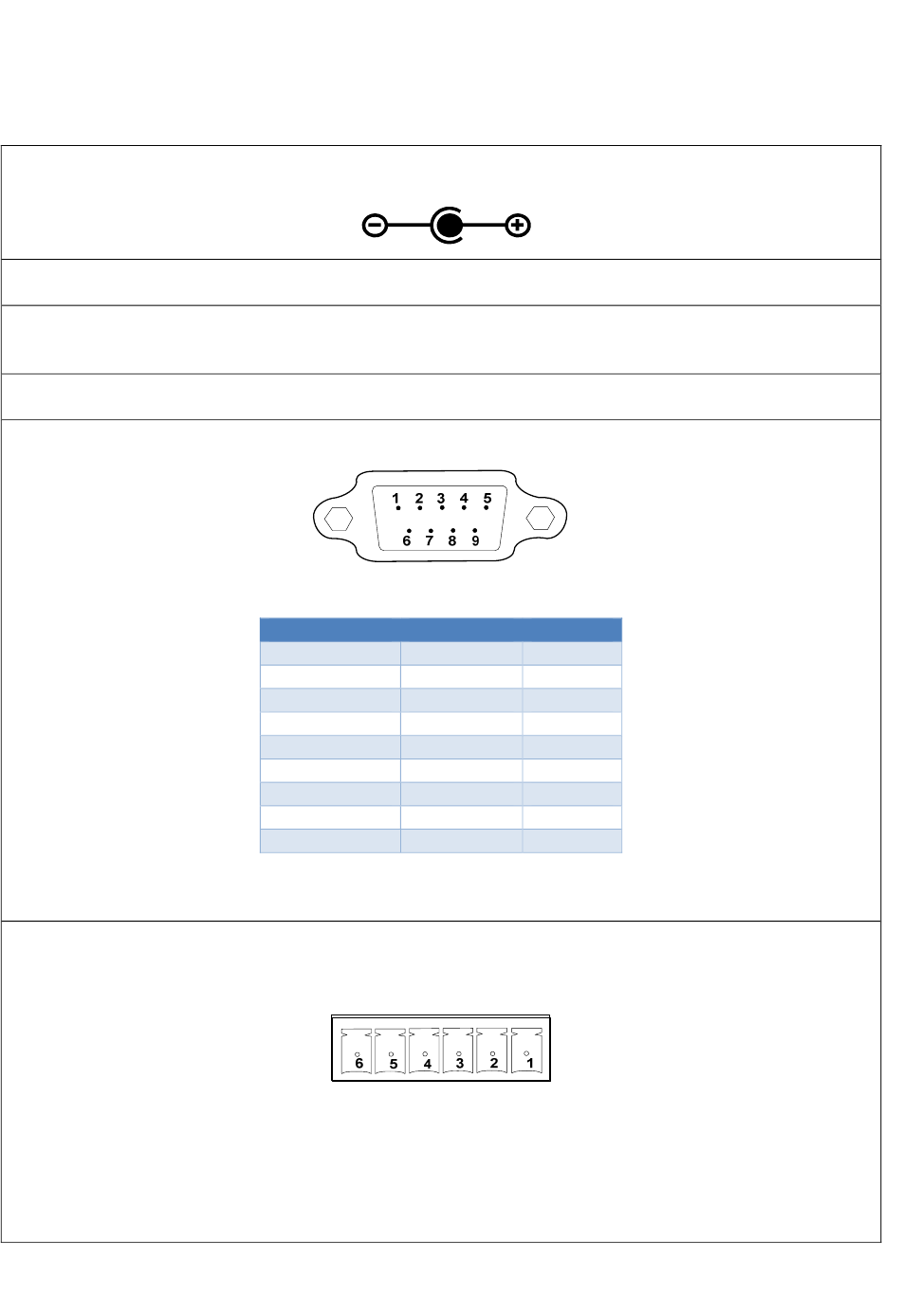

5. Connecteurs
5.1.
Connecteur alimentation : Alimentation continue 12V, 700mA.
Brochage
Connecteur réseau : Connecteur Ethernet RJ-45. Ethernet 10/100/1000 BaseT. Il est recommandé d'utiliser des
câbles blindés
Connecteur DVI : Connecteur DVI-I (RGBHV VGA / HDMI). Peut s'interfacer avec un connecteur DVI, un VGA (avec
adaptateur DVI vers VGA) ou HDMI (avec adaptateur DVI vers HDMI). Dans tous les cas, il est recommandé
d'utiliser des câbles blindés de moins de 3 mètres
Connecteur audio : Connecteur RCA stéréo L+R. Il est recommandé d'utiliser des câbles blindés de moins de 3
mètres
Connecteur RS232 DTE : Il est recommandé d'utiliser des câbles blindés de moins de 3 mètres.
Brochage du connecteur, et masque à utiliser dans les versions V3.xx :
Connecteurs GPIO :
Référence du connecteur de face avant :
1803316 (PHOENIX CONTACT) ou 691322310006 (WURTH)
Brochage
N° de broche
1
2
3
4
5
6
7
8
9
Fonction
Masque
CD
1
RXD
2
TXD
4
DTR
8
GND
16
DSR
32
RTS
64
CTS
128
RI
256
8
