Autre schéma possible pour une entrée avec 2 fils (possible sur GPIO1) :
5.5.
Etat des GPIOs à la mise sous tension et au redémarrage :
Une fois les GPIOs paramétrés, ils conservent leur programmation.
Un redémarrage du DMC200 ne va pas affecter leur état.
Par contre, après une coupure d'alimentation du DMC200, tous les GPIOs reviennent dans un état 'entrée'
pendant les 15 premières secondes du démarrage, puis retrouvent leur état initial.

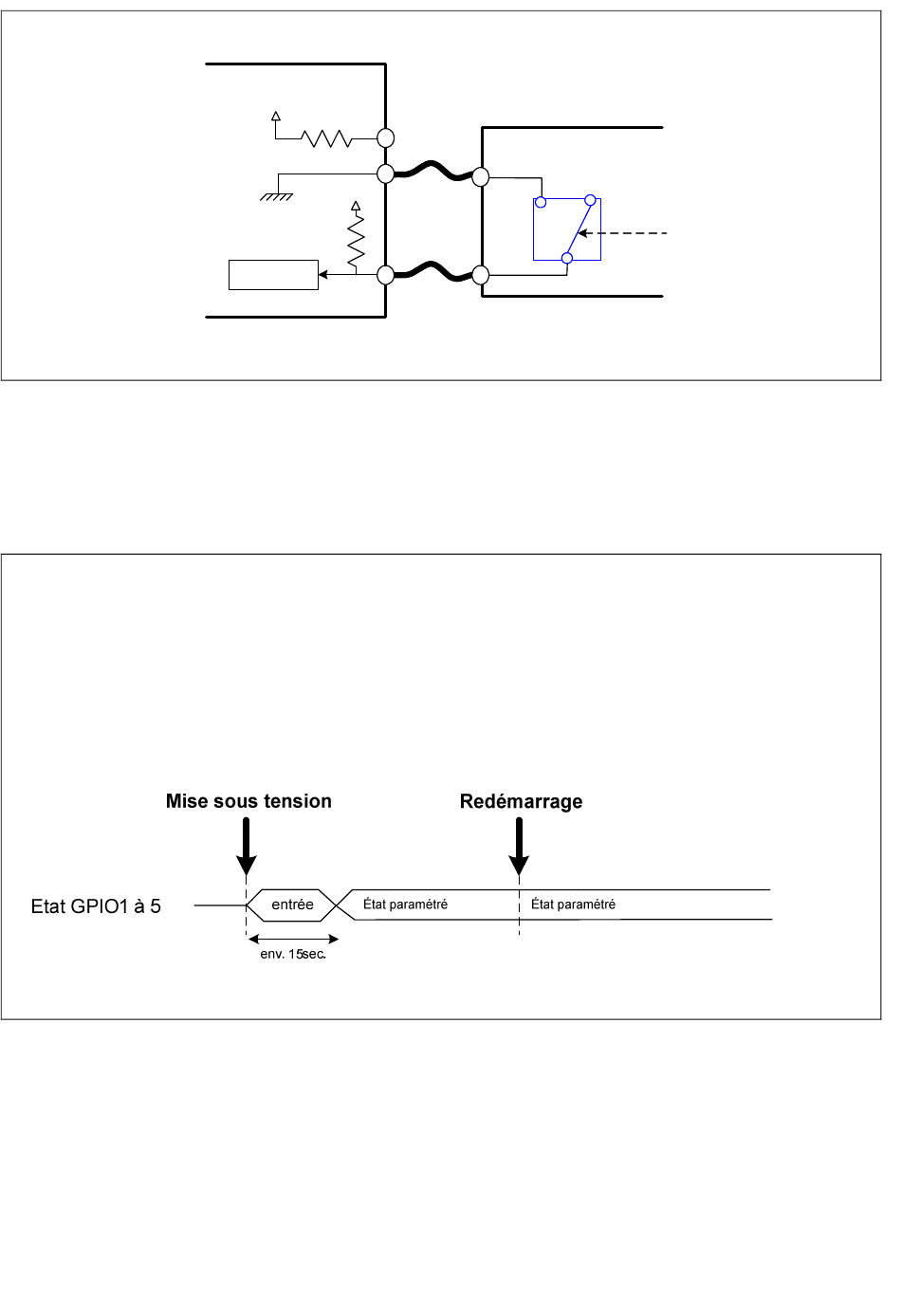

Représentation schématique des différents états :
NB : Pour les DMC200 avec n° de série inférieur à PSN00040-00416, GPIO 5 passe en entrée 15s également au
redémarrage
DMC200
3.3V
3.3V
GPIO_in
Etat des GPIO au démarrage
Interrupteur
ou boucle-sèche
11
