NETGEAR ProSAFE FS526Tv2 Guide D'installation

Guide d'installation
ProSAFE FS526Tv2 Smart Switch™
ProSAFE FS728TLP Smart Switch™ avec PoE
Commencer ici
Suivez ces instructions pour installer vos commutateurs FS526Tv2 et FS728TLP
Smart Switches et les connecter au réseau. Consultez ensuite le Manuel de
l'administrateur du logiciel du commutateur FS526Tv2 et FS728TLP pour obtenir
des informations sur la configuration de fonctionnalités telles que les VLAN, le
protocole STP (Spanning Tree Protocol) et la Qualité de service (QoS).
Vérification du contenu de la boîte
Lorsque vous ouvrez la boîte, vérifiez le contenu de l'emballage. La boîte doit
contenir les éléments suivants :
• Commutateur NETGEAR FS526Tv2 ou FS728TLP Smart Switch.
• Pieds en caoutchouc pour l'installation sur une table.
• Cordon d'alimentation.
• Kit de fixation sur bâti.
• Guide d'installation (le présent document).
• CD incluant l'utilitaire NETGEAR Smart Control Center et le Guide d'installation
du matériel de FS526Tv2 et FS728TLP Smart Switch™ . Le CD inclut un lien
vers la version en ligne du Manuel de l'administrateur du logiciel de FS526Tv2
et FS728TLP Smart Switch™.
• Une carte d'informations sur l'assistance technique et la garantie.
Installation du commutateur
Préparez votre site d'installation conformément aux conditions de fixation, d'accès,
d'alimentation et d'environnement requises. Pour toute question sur ces conditions,
consultez le Guide d'installation du matériel des commutateurs FS526Tv2 et
FS728TLP Smart Switches inclus sur votre CD.
Installez le commutateur en procédant de l'une des manières suivantes :
• Sur une surface plane. Placez l'un des pieds en caoutchouc fournis sur
chacune des zones concaves situées en dessous du commutateur.
• Dans un bâti. Utilisez le kit de fixation sur bâti fourni pour installer le
commutateur dans un bâti EIA standard de 48,3 centimètres. Suivez les
instructions d'installation du Guide d'installation du matériel de FS526Tv2 et
FS728TLP Smart Switch™.
Préparation de l'ordinateur d'administration
L'ordinateur d'administration doit fonctionner sous Windows et être équipé d'un
adaptateur Ethernet avec une connexion au réseau et d'un lecteur de CD.
Installation de l'utilitaire Smart Control Center sur
l'ordinateur
L'utilitaire NETGEAR Smart Control Center est une application Windows qui sert à
détecter les commutateurs Smart NETGEAR présents sur votre réseau et vous aide
à effectuer des opérations d'administration telles que les mises à jour du
micrologiciel (firmware) et l'attribution d'adresses IP.
Pour installer l'utilitaire Smart Control Center sur l'ordinateur d'administration :
1. Insérez le CD dans votre lecteur de CD.
2. Exécutez le programme d'installation pour installer l'utilitaire Smart Control
Center. Un assistant d'installation vous guide à travers les différentes étapes
du processus.
Connexion du commutateur au réseau
Si vous utilisez des adresses IP statiques sur votre réseau, utilisez l'utilitaire Smart
Control Center pour configurer une adresse IP statique sur le commutateur avant
de le connecter au réseau. En l'absence de serveur DHCP, le commutateur utilise
par défaut 192.168.0.239 comme adresse IP et 255.255.255.0 comme masque de
sous-réseau.
IMPORTANT : Le client DHCP du commutateur est activé par défaut. Si vous
utilisez un serveur DHCP pour attribuer une adresse IP au commutateur, aucune
configuration du commutateur n'est requise avant sa connexion au réseau.
Pour connecter le commutateur au réseau :
1. Connectez chaque ordinateur ou périphérique réseau (imprimante ou serveur,
par exemple) à un port réseau RJ-45 du panneau avant du commutateur.
Utilisez un câble à paire torsadée non blindé (UTP) de Catégorie 5 (Cat-5) doté
d'un connecteur RJ-45 pour effectuer ces connexions.
2. Connectez le commutateur à votre réseau via l'un des ports.

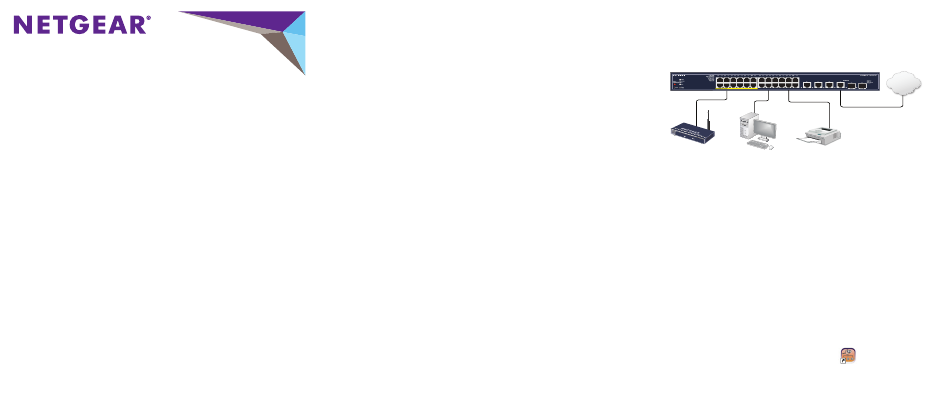

La figure suivante montre un commutateur FS728TLP Smart Switch. Votre
commutateur peut être différent.
3. Branchez le cordon d'alimentation fourni sur le commutateur pour le mettre
sous tension.
Pour configurer une adresse IP statique pour le commutateur avant sa
connexion au réseau :
1. Sur l'ordinateur d'administration, configurez une adresse IP statique comprise
dans le sous-réseau 192.168.0.0/24, par exemple 192.168.0.1.
2. Utilisez un câble à paire torsadée non blindée (UTP) de Catégorie 5 (Cat-5)
pour relier le port Ethernet de l'ordinateur à l'un des ports RJ-45 du panneau
avant du commutateur.
3. Démarrez l'utilitaire Smart Control Center sur l'ordinateur pour détecter le
commutateur et configurez l'adresse IP statique appropriée pour votre réseau.
Pour obtenir des informations détaillées sur cette étape, consultez le Manuel
de l'administrateur du logiciel de FS526Tv2 et FS728TLP Smart Switch™.
Détectez le commutateur à l'aide de l'utilitaire Smart
Control Center ou accédez au commutateur avec un
navigateur Web
Pour détecter les commutateurs FS526Tv2 et FS728TLP à l'aide de l'utilitaire
Smart Control Center:
1. Double cliquez sur l'icône Smart Control Center
bureau ou sélectionnez l'application via le menu Démarrer de Windows.
