3 . U T I L I S A T I O N D E L ' É T A U
L'étau de bridage 5 axes KIPPflexX se caractérise par une grande stabilité, une grande flexibilité et une grande simplicité
d'utilisation.
Le présent étau de bridage 5 axes peut être utilisé aussi bien comme crampon plaqueur que comme étau de bridage de pièces
brutes. À cet effet, l'utilisateur peut, s'il le souhaite, opter pour le plaquage lors du serrage des ensembles de bridage.
- Le serrage des deux ensembles de bridage génère le plaquage.
- Si un ensemble de bridage reste ouvert, il est mis en marche et serré de manière mobile selon le principe de
l'étau. (voir 3.2 Explication technique Différence entre le serrage par plaquage et le serrage de pièces brutes)
En utilisant la fonction de plaquage, la pièce est serrée de manière fixe sur le support avec une précision de répétition de
±0,01 mm.
Une hauteur de serrage de la pièce de 180 mm permet une très bonne accessibilité à l'aide d'outils courts lors de l'usinage.
La largeur de serrage est préréglée en continu à l'aide d'une manivelle, ce qui permet de réduire les temps d'équipement.
Le serrage s'effectue à l'aide d'une clé dynamométrique au couple de 140 Nm max., soit une force de serrage de 60 kN directement
au niveau de la broche.
De plus, les formes fermées et l'insensibilité aux salissures qui en découle réduisent au minimum le temps de maintenance et
d'entretien.
3.1 Vue d'ensemble du système de serrage

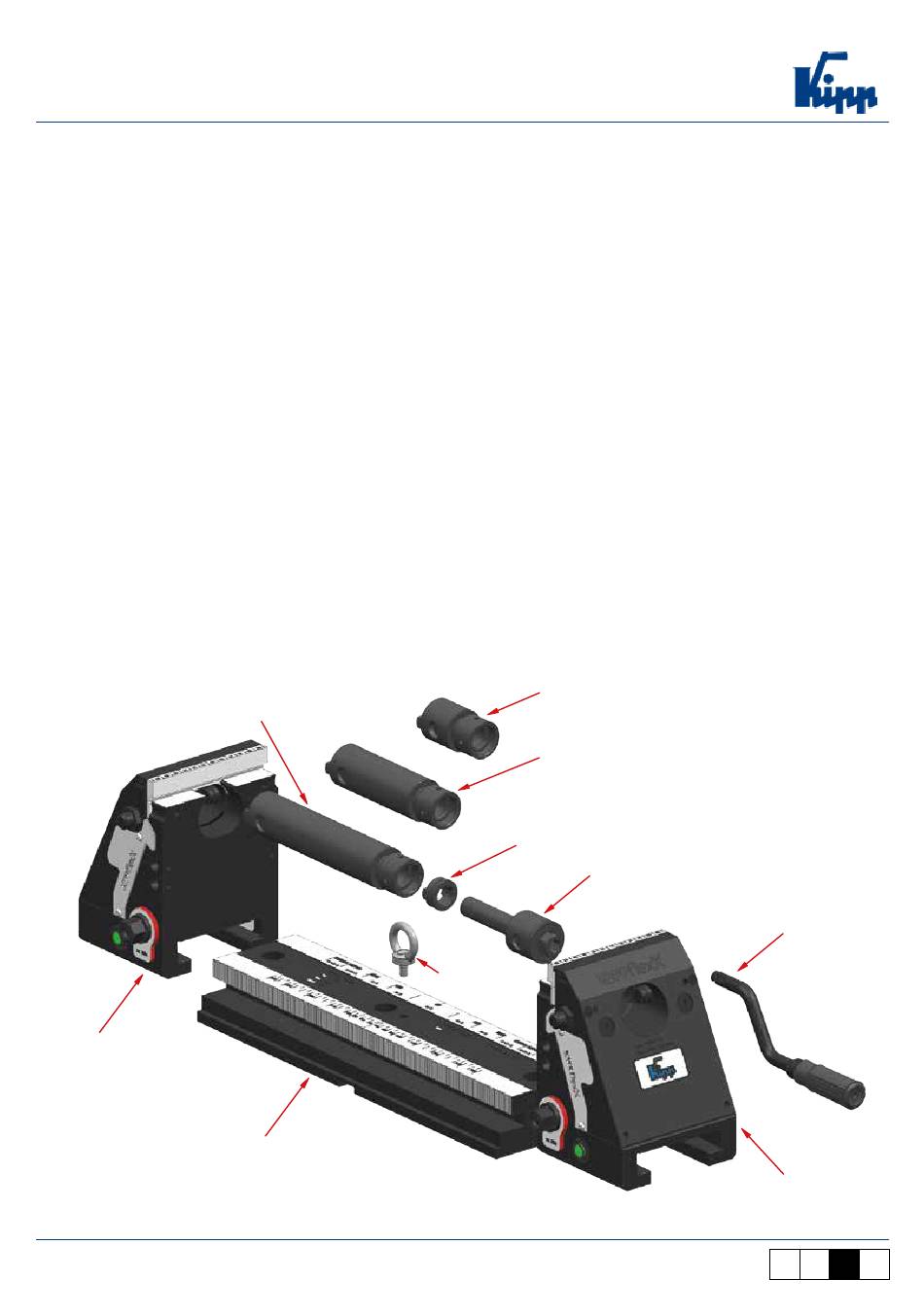

Étau de bridage 5 axes KIPPflexX L=400 (contenu de la livraison)
Arbre adaptateur 180 mm
Ensemble de bridage
à gauche
