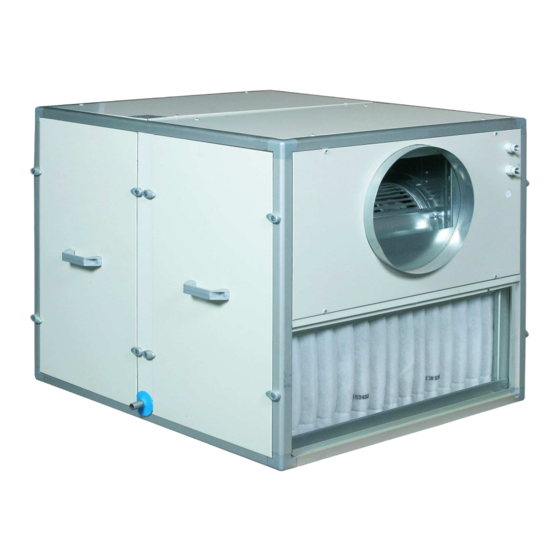

Notice de Montage
511 976 / 511 429
N° Azur : 0 810 0 810 69
Site internet : www.atlantic-ventilation.com
FAMILLE
5
N° NM
5167
INDICE
#
DATE
05/2009
Publicité
Table des Matières
Manuels Connexes pour Atlantic DF 90 RV2-C
Sommaire des Matières pour Atlantic DF 90 RV2-C
- Page 1 Atlantic Clim & ventil, S.A.S. au capital social de 2 916 400 euros - 13, Boulevard Monge 69882 Meyzieu Cedex - RCS Lyon n° B 421 370 289 ATLANTIC Climatisation et Ventilation se réserve le droit d'apporter à tout moment des modifications à tout ou partie de ses produits sans être tenu de mettre à jour ses appareils et notices précédents.
-
Page 2: Caracteristiques
AVERTISSEMENTS GENERAUX AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS : En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut-être considéré comme responsable des dommages subis par les personnes ou les biens. La notice décrit comment installer, utiliser et entretenir correctement l'appareil, son respect permet d'en garantir l'efficacité et la longévité. -
Page 3: Air Vicié
INSTALLATION Températures limites d'utilisation : -10° C/+55° C. L’appareil doit être placé suspendu verticalement. Pour un entretien aisé, laisser un espace au minimum égal à la profondeur du caisson sur le devant de l’appareil. Raccorder l’évacuation des condensats (du côté air vicié), en utilisant le siphon et la réduction fournis, l’appareil doit être légèrement en pente afin que les condensats s’écoulent naturellement. - Page 4 Protection électrique (non fournie) : Le moteur est auto-protégé contre les surcharges. Il n’est donc pas nécessaire de prévoir une protection électrique contre les surcharges. Une simple protection contre les courts-circuits suffit et doit être sélectionnée en respectant les spécifications suivantes : Pointe à...
-
Page 5: Configuration
CONFIGURATION Modes de fonctionnement Les différents modes de fonctionnement permettent de définir comment le débit d’air doit être modulé en fonction de votre application. Dans tous les modes de fonctionnement, le ventilateur de pulsion fonctionne dans le mode choisi et sur base de la consigne. Le débit du ventilateur d’extraction est égal à... - Page 6 Fonctionnement en configuration RC maître • Les 3 consignes de débit constant de pulsion (m³h K1, m³h K2 et m³h K3) sont activées via les boutons I / II / III du RC et signalées par les LEDs I / II / III du RC. Le débit d’extraction est égal à %EXT/PUL du débit de pulsion. •...
- Page 7 Fonctionnement en configuration CBr maître Les 3 consignes de débit constant de pulsion (m³h K1, m³h K2 et m³h K3) sont activées via les entrées K1/K2/K3 du circuit CBr (et signalées via les LEDs I / II / III du RC). Le débit d’extraction est égal à %EXT/PUL du débit de pulsion. Schémas de raccordement : Raccordement de 1 circuit à...
- Page 8 b) Raccordement de 1 circuit à 1 COM4 (commutateur 4 positions) c) Raccordement de plusieurs circuits à 3 contacts externes d) Raccordement de plusieurs circuits à 1 COM4 8/22...
- Page 9 B / Mode de fonctionnement LS: mise en service, fonctionnement et schémas de raccordement Configuration du RC en mode LS 9/22...
- Page 10 Fonctionnement en configuration RC maître La valeur de consigne de débit du ventilateur de pulsion est fonction d’un signal 0-10V raccordé sur l’entrée K2 du circuit CBr (lien linéaire). Le débit d’extraction est égal à %EXT/PUL du débit de pulsion (sauf si signal 0-10V séparé pour l’extraction - configuré...
- Page 11 Fonctionnement en configuration CBr maître La valeur de consigne de débit du ventilateur de pulsion est fonction d’un signal 0-10V raccordé sur l’entrée K2 du circuit CBr (lien linéaire). Le débit d’extraction est égal à %EXT/PUL du débit de pulsion (sauf si signal 0-10V séparé pour l’extraction - configuré...
- Page 12 b) Raccordement de la sonde à plusieurs circuits en parallèle C / Mode de fonctionnement CPs: mise en service, fonctionnement et schémas de raccordement Configuration du RC en mode CPs 12/22...
- Page 13 Fonctionnement en configuration RC maître • La marche/arrêt des ventilateurs est contrôlée via les boutons I/III et OFF. • La sonde est raccordée sur l’entrée K2 du circuit CBr. • Le bouton III du RC permet d’activer une seconde consigne (% sur K3). •...
- Page 14 Fonctionnement en configuration CBr maître • La marche/arrêt des ventilateurs est contrôlée via l’entrée K1 du circuit CBr. • La sonde est raccordée sur l’entrée K2 du circuit CBr. • L’entrée K3 du circuit CBr permet d’activer une seconde consigne. Schémas de raccordement Raccordement de la sonde à...
- Page 15 Raccordement de la sonde à plusieurs circuits en parallèle Contrôle du by-pass via la régulation du DF 90 RV 2 En fonction des températures intérieure et extérieure, la régulation régule l’ouverture / fermeture du clapet by-pass. Celui-ci est livré motorisé et raccordé d’usine à la régulation. L’installateur ne doit donc effectuer aucun raccordement ni configuration.
- Page 16 Protection antigel du récupérateur via la régulation du DF 90 RV 2 Cette fonctionnalité est intégrée dans la régulation et ne doit donc pas être configurée par l’installateur. Description : Afin d’éviter la présence de givre sur le récupérateur, la consigne du ventilateur de pulsion (ventilateur 1) est asservie à une mesure de température de l’air extrait après récupération (sonde T3).
- Page 17 Signalisation de la marche ventilateurs Le relais R3 du SAT3 (option) du circuit CBr signale si les ventilateurs sont en marche (si point de fonctionnement >20% de la consigne) ou à l’arrêt. Il s’agit d’une sécurité accrue par rapport à l’exploitation de l’instruction de démarrage puisque vous avez la certitude que les ventilateurs tournent (principe de la boucle fermée).
- Page 18 Configuration avancée La configuration avancée permet de modifier d’autres paramètres que ceux présents dans la configuration de base. L’utilisation de la configuration avancée requiert une connaissance approfondie de la régulation. - Arrêt des ventilateurs en cas d’alarme de pression - Couple de démarrage des ventilateurs - Configuration de l’alarme incendie - Valeurs de T°...
- Page 19 - Si lors de l’initialisation de la consigne en mode CP: régler un point de fonctionnement stable et compris dans la zone de travail du ventilateur (diminuer la pression, modifier le débit, placer un autre type de ventilateur,…) et recommencer l’initialisation.
- Page 20 Schémas de raccordement : Alarme incendie Si l’entrée IN2 est utilisée pour être raccordée à un système de détection incendie (paramétré via la configuration avancée), alors la régulation permet: - d’arrêter/démarrer le ventilateur de pulsion et/ou d’extraction en cas d’incendie - de fixer le débit du (des) ventilateur(s) qui doi(ven)t tourner en cas d’incendie Configuration La configuration est faite via le setup avancé.
- Page 21 Si vous avez modifié des paramètres via la configuration avancée, indiquez les ci-dessous: Paramètres de fonctionnement: Débit pulsion m³/h Pression pulsion Débit extraction m³/h Pression extraction 21/22...
-
Page 22: Entretien
F7 (795x305x50) – cid 125072 GARANTIE Cet appareil est garanti deux ans à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC Climatisation et Ventilation assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente.
