Notice de Montage

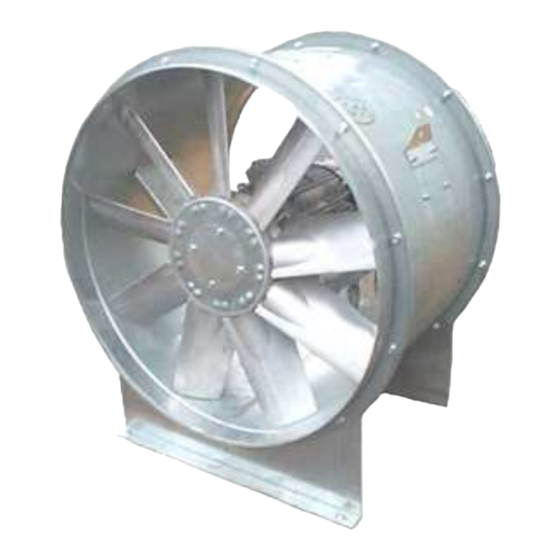

VENTILATEURS AXIAUX DE DESENFUMAGE
F200 ET F400
FAMILLE 5
N° NM
5076
INDICE A
DATE 10/2009
N° Azur : 0 810 0 810 69
Site internet : www.atlantic-ventilation.com
Atlantic Clim & ventil, S.A.S. au capital social de 2 916 400 euros - 13, Boulevard Monge 69882 Meyzieu Cedex - RCS Lyon n° B 421 370 289
ATLANTIC Climatisation et Ventilation se réserve le droit d'apporter à tout moment des modifications à tout ou partie de ses produits sans être tenu de mettre à jour ses appareils et notices précédents.

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic F200

  • Page 1 Atlantic Clim & ventil, S.A.S. au capital social de 2 916 400 euros - 13, Boulevard Monge 69882 Meyzieu Cedex - RCS Lyon n° B 421 370 289 ATLANTIC Climatisation et Ventilation se réserve le droit d'apporter à tout moment des modifications à tout ou partie de ses produits sans être tenu de mettre à jour ses appareils et notices précédents.
  • Page 2: Ventilateur D'extraction De Fumees Et De Chaleur

    VENTILATEUR D’EXTRACTION DE FUMEES ET DE CHALEUR Classement au feu F 120 . 200° C – 120 min suivant NF EN 12 101-3/2002 PV n° 05-B-283 - Certificat CE 1166 - CPD - 0061 (NF EN 12 101-3/2002). Classement au feu F 120 .
  • Page 3 Toutefois, l’orientation des pales qui composent l’hélice ; L (Left) ou R (Right), sera déterminée en fonction de la combinaison sens de rotation / sens de l’air. (Voir schéma et tableau ci-dessous) Sens de rotation Sens de l’air Type de pales Gauche Gauche Droit...
  • Page 4: Raccordement Electrique

    RACCORDEMENT ELECTRIQUE AVANT TOUTE OPERATION, DECONNECTER L’APPAREIL DU RESEAU ET S’ASSURER QUE L’ALIMENTATION NE PEUT PAS ETRE RETABLIE ACCIDENTELLEMENT. Ce matériel doit être installé par des personnes ayant une qualification appropriée. L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
  • Page 5: Differentes Possibilites D'installations

    Petite vitesse (contacts 1) Grande vitesse (contacts 2) DIFFERENTES POSSIBILITES D’INSTALLATIONS Posé à terre ou dans une gaine maçonnée Virole courte Accessoires : Grille moteur ou hélice Pieds Plots Positionné en vertical dans une gaine maçonnée Virole courte Accessoires : Grille moteur ou hélice Goussets En appui sur plafond ou suspendu...
  • Page 6 Gainé que d’un côté, horizontal Virole courte Accessoires : Grille moteur ou hélice Manchette Gaine circulaire Pieds Plots 1 manchette 1 contre bride Gainé que d’un côté, vertical Virole courte Accessoires : Grille moteur ou hélice Goussets Plots 1 Manchette Contre bride 1 contre bride Ventilateur...
  • Page 7 Soit une tôle carrée (hors fournitures) Fixée par chevillage sur le matériau support Si ø < 1000 mm et si le poids < 80 kg Silicone Pièce de transformation Manchette Gainé de chaque côté en rectangulaire rond/carré Virole longue (hors fournitures) Accessoires : Pieds Plots...
  • Page 8 GARANTIE Cet appareil est garanti un an à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC Climatisation et Ventilation assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente.
