DEUTSCH
SICHERHEITSHINWEISE
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!
Zur Vermeidung von Stromschlag oder Feuer, Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
Zur Vermeidung von Kondensation lassen sie das Gerät bitte nach dem Transport in einer warmen
Umgebung einige Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des
Gerätes oder gar Beschädigung führen.
Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Keine mit Flüssigkeit
gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge
sein. Falls es doch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.
Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
Für Kinder unerreichbar aufbewahren.
Unerfahrene Personen sollen das Gerät nicht bedienen.
Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
Bei Transport bitte Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
WARTUNG
Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass
Wasser in das Gerätinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder
Verdünner, die das Gerät beschädigen würden.

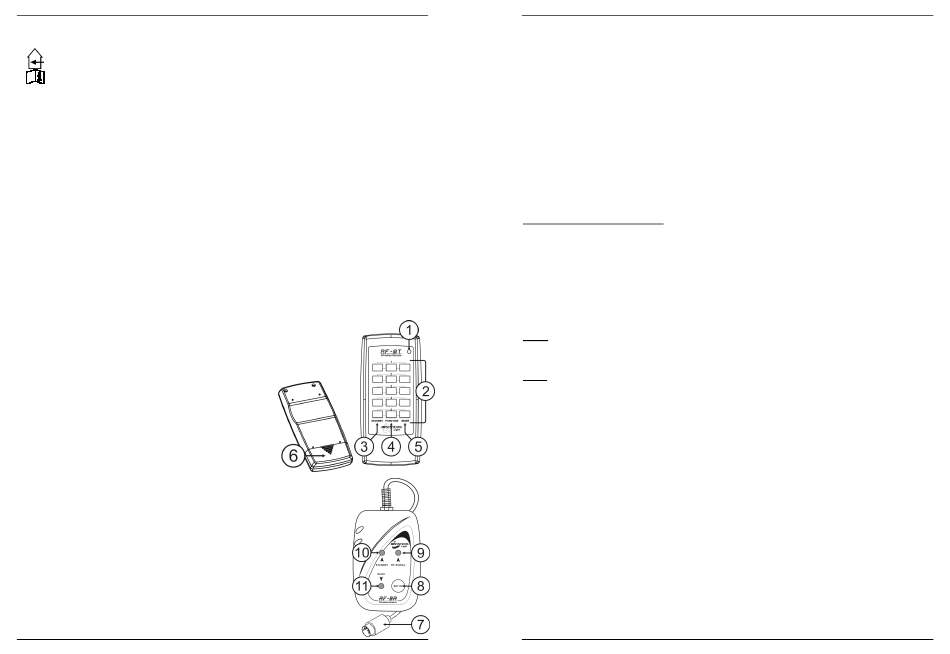

FUNKTIONEN RF-8T TRANSMITTER
1.
SENDEANZEIGE:
blinkt, während der Übertragung von Befehlen vom
Transmitter an den Funkfrequenzempfänger.
2. STEUERKNÖPFE: mit diesen 5 Gruppen von jeweils 3 Knöpfen können 5
verschiedene Lichteffekte gesteuert werden. Die Funktionalität stimmt zu 100% mit
der verdrahteten CA-8 Handsteuerung überein.
3. STANDBY
KNÖPFE:
zum
Ein-/Ausschalten
Lichtausgangs der Lichteffekte.
4. FUNKTIONSKNÖPFE: die verfügbaren Funktionen hängen
vollständig vom Lichteffekt ab, den Sie steuern möchten.
Überprüfen
Sie
anhand
der
Bedienungsanleitung
Lichteffekts, welche Funktionen verfügbar sind.
5. MODUSKNÖPFE: die verschiedenen Betriebsmodi hängen
vollständig vom Lichteffekt ab, den Sie steuern möchten.
Überprüfen
Sie
anhand
der
Bedienungsanleitung
Lichteffekts, welche Betriebsmodi verfügbar sind.
6. BATTERIEFACH: Der Transmitter arbeitet mit einer kleinen 12V Batterie. (Typ
A23 oder MN21)
FUNCTIONEN RF-8R RECEIVER
7. 5-POLIGER DIN STECKER:
zum Anschließen an den 5-poligen DIN
Fernsteuerungseingang am Lichteffekt.
8. SETUP-KNOPF: der Transmitter kann bis zu 5 Lichteffekte steuern, somit müssen
Sie dem Empfänger angeben, auf welche Knöpfe er ansprechen soll. Im folgenden
Kapitel erläutern wir, wie der Empfänger eingestellt wird.
9. FUNKFREQUENZ-SIGNAL LED: leuchtet, während das Gerät Befehle vom RF-
8T Transmitter empfängt. Wird auch für das Setup des Empfängers eingesetzt,
siehe folgendes Kapitel für weitere Informationen.
10. STANDBY LED: leuchtet, wenn der Lichtausgang des Lichteffekts ausgeschaltet
ist.
JB SYSTEMS
11/18
®
BEDIENUNGSANLEITUNG
des
Ihres
Ihres
RF-8SET WIRELESS REMOTE
DEUTSCH
11. MODUS LED: zeigt den aktuellen Betriebsmodus des angeschlossenen Lichteffekts an. In der
Betriebsanleitung des Lichteffekts finden Sie genauere Angaben dazu.
Hinweis: Der RF-8T kann bis zu 5x RF-8R Receiver steuern, dies bedeutet, dass Sie die RF-8R Receiver
auch einzeln kaufen können.
ANSCHLÜSSE UND EINSTELLUNGEN (SETUP)
Zunächst sollten Sie überprüfen, ob Ihr Lichteffekt mit dem drahtlosen Fernsteuerungsset RF-8SET
kompatibel ist:
der Lichteffekt muss einen 5-poligen DIN Stecker mit der Bezeichnung
"Funkempfängereingang" besitzen.
A. Schließen Sie den 5-poligen DIN Stecker (7) des RF-8R an den Lichteffekt, den Sie steuern möchten,
an.
B. Befestigen Sie den RF-8R irgendwo am oder in der Nähe des Lichteffekts.
C. Drücken Sie den SETUP Knopf (8) die FUNKFREQUENZ-SIGNAL-LED (9) blinkt langsam.
D. Wählen Sie aus, welche der 5 Knopfgruppen (2) auf dem RF-8T Ihren Lichteffekt steuern sollen, und
drücken Sie einen der 3 Knöpfe der Gruppe, die Sie ausgewählt haben. Die RF-SIGNAL-LED (9)
blinkt schnell, um anzuzeigen, dass der Setup-Vorgang erfolgreich war.
Fertig!
Löschen der aktuellen Einstellung:
Wenn Sie die aktuellen Einstellungen löschen möchten (wenn Sie zum Beispiel eine andere Gruppe Knöpfe
zur Steuerung Ihres Lichteffekts benutzen möchten), gehen Sie wie folgt beschrieben vor:
A. Halten Sie den SETUP Knopf (8) ungefähr 5 Sekunden lang gedrückt bis die FUNKFREQUENZ-
SIGNAL-LED (9) aufleuchtet.
B. Während die FUNKFREQUENZ-SIGNAL-LED (9) leuchtet, einfach den SETUP-Knopf (8) loslassen und
erneut drücken die FUNKFREQUENZ-SIGNAL-LED (9) blinkt schnell, um anzuzeigen, dass die
aktuelle Einstellung gelöscht wurde.
Fertig!
TECHNISCHE EINZELHEITEN
RF-8R
Leistungsaufnahme:
Pin1 = 5V DC ~ Pin4 = Erde
Abmessungen (Kasten):
B/60 x H/105 x T/24.5 mm
Gewicht:
160 g
RF-8T
Leistungsaufnahme:
12V Batterie (Typ = A23 oder MN21)
Abmessungen:
B/46,8 x H/101.3 x T/17.3 mm
Gewicht:
60 g
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!
Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website
herunterladen: www.beglec.com
JB SYSTEMS
12/18
®
BEDIENUNGSANLEITUNG
RF-8SET WIRELESS REMOTE
