Étape B - Installation du drain du système de filtra-
tion par osmose inversée dans un endroit distant
Eau froide douce
Eau chaude
Installation dans un
endroit distant
Puisard
Espace
d'air de
3,8 cm
(1-1/2 po)
Espace
Conduite
d'air de
verticale
3,8 cm (1-1/2 po)

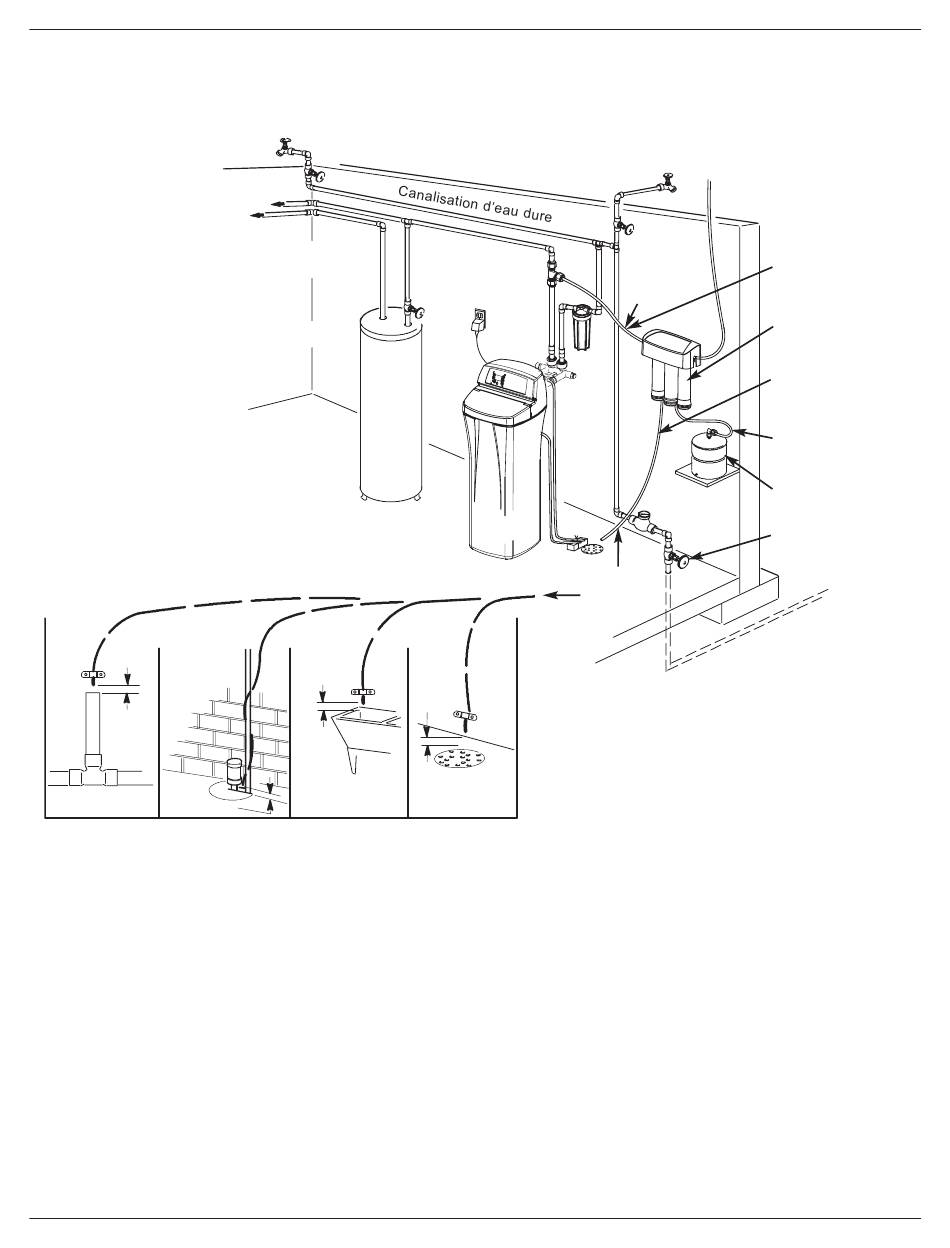

INSTALLATION D'UN POINT DE VIDANGE
DISTANT AVEC COUPURE ANTI-RETOUR
(endroit distant)
Acheminez le tuyau de vidange vers un drain existant de
votre domicile. Un drain de sol, une cuve de lessivage, une
conduite verticale, etc. sont des points de vidange appro-
priés. Voir la figure 11. Ce type de drain est préférable plutôt
qu'un adaptateur de drain pour siphon en P.
Assurez-vous de laisser un espace d'air de 3,8 cm (1-1/2 po)
entre l'extrémité du tuyau et le drain. Cela évitera que de
l'eau ne retourne dans le système.
REMARQUE : Vérifiez vos codes de plomberie locaux.
Robinet extérieur
(eau dure)
douce
Chauffe-
eau
Tuyau ROUGE de
0,6 cm (1/4 po)
Espace
d'air de
3,8 cm
(1-1/2 po)
Cuve de
lessivage
Robinet extérieur
(eau dure)
Robinet
d'arrêt
Eau dure
vers la
maison
Adoucisseur
d'eau
ROUGE
vers le drain
Espace
d'air de
3,8 cm
(1-1/2 po)
Drain
FIG. 11
de sol
Pour installer un point de vidange distant, suivez les
étapes suivantes :
1. Repérez le tuyau rouge de 0,6 cm (1/4 po) sur le filtre du
système de filtration par osmose inversée. Voir la figure 10.
2. Déterminez si cette longueur est suffisante pour atteindre le
point de vidange. Des longueurs excédentaires de tuyaux
(consultez la liste de pièces à l'arrière du manuel) peuvent
être nécessaires.
3. Si un tuyau plus long est nécessaire, débranchez le tuyau
rouge de 0,6 cm (1/4 po) et remplacez-le par la longueur
adéquate pour atteindre le point de vidange. Reportez-vous
à l'étape F plus loin dans ce manuel pour la façon de
débrancher et raccorder ce tuyau.
REMARQUE : Un régulateur de débit est situé à
l'intérieur de raccord-poussoir (coude) aquel le tuyau
de vidange ce branche. Voir la figure 28.
Laissez ce raccord en place.
4. Acheminez le tuyau vers le point de vidange et fixez l'ex-
trémité à l'aide d'un support (acheté localement).
Voir la figure 11.
9
Tuyau BLEU
vers le robinet
d'osmose inversée
Eau douce
vers le sys-
tème de fil-
tration par
osmose
inversée
Compteur
d'eau
Tuyau
Tuyau VERT vers le
système de filtration
par osmose inversée
Filtre du système
d'osmose inversée
Drain du système
d'osmose inversée -
Tuyau ROUGE
Tuyau JAUNE vers le
réservoir de stockage
Réservoir de stockage
Robinet d'arrêt
principal
FIG. 10
