DEBALLAGE
Déballer l'appareil avec soin et s'assurer que tous les com-
posants ont été sortis de leur emballage. Vérifier l'absence
de dégâts et signaler tout dommage éventuel au transpor-
teur dans les 24 heures. Vérifier le bordereau d'expédition
et signaler toute anomalie à votre agent. Vérifier si le numé-
ro du modèle (Référence du modèle/agréments selon page
additionnelle) correspond à celui du bordereau d'expédition
et de commande. Vérifier le numéro de fabrication et le
noter en vue de toute commande ultérieure de pièces déta-
chées.
Appareils à brides
Couper et retirer les protections de transport en plastique.
Les appareils ont été testés et
reconnues
Directive 94/9/CE relative aux
appareils et systèmes de protec-
tion destinés à être utilisés dans
des atmosphères explosibles
(appareils EEx d/EEx i).

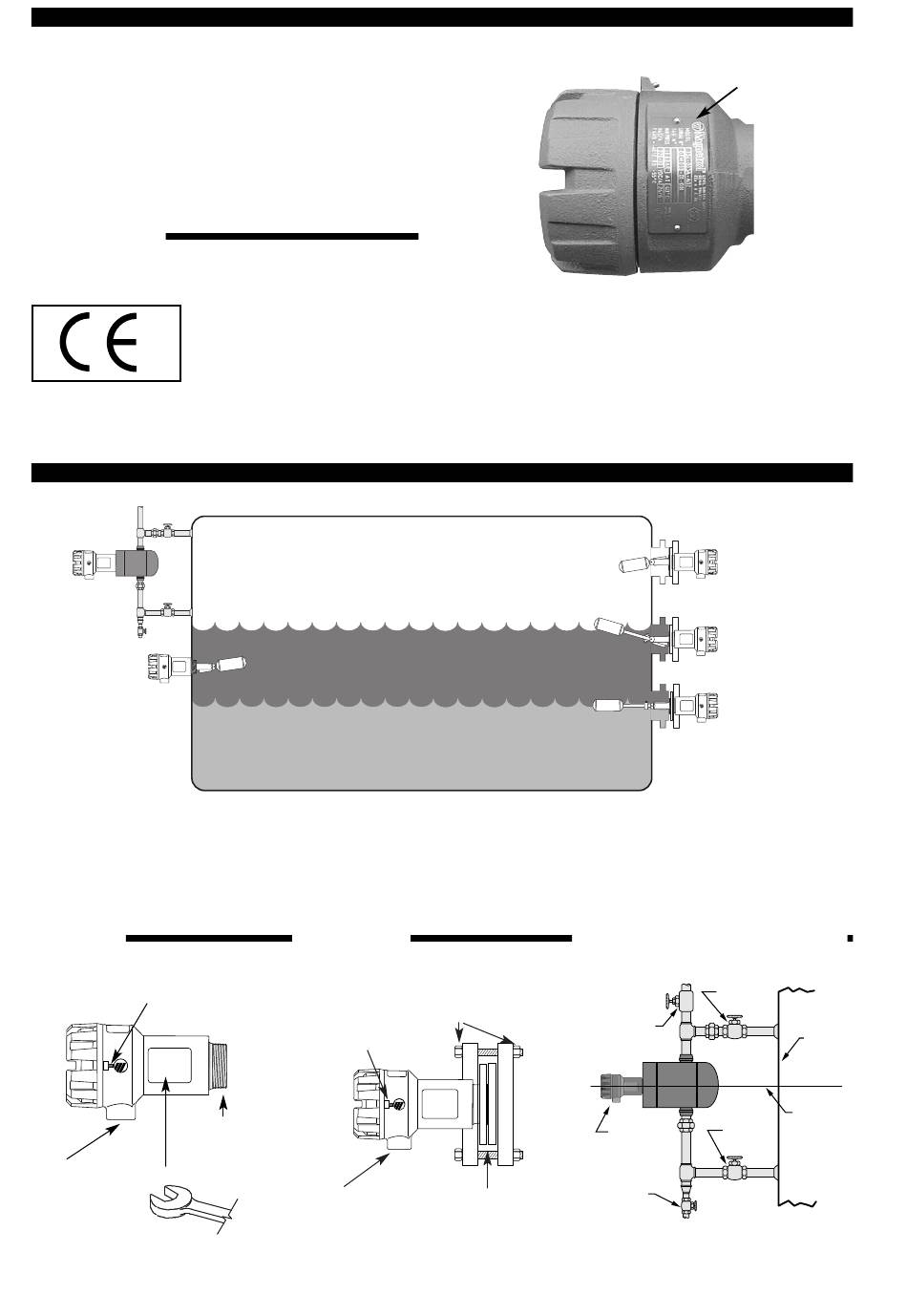

INSTALLATION
Montage
en cage
Raccord fileté
longueur max. de
tubulure: 84 mm
Remarque: la tubulure doit avoir une taille min. de 3" SCH 80 (les longueurs max. de tubulure
Tuffy 2" NPT
Vis de blocage, desserrer avant de retirer le boîtier
(resserrer après remise en place du boîtier)
Appliquer du ruban
Teflon ou de la vaseline
Entrée de câble
Utiliser une clé de 65 mm
M20 x 1,5 ou NPT 3/4" ;
doit toujours pointer
vers le bas
2
conformes
sont spécifiées par rapport à cette taille).
Tuffy à brides
Vis de blocage, desserrer
avant de retirer le boîtier
(resserrer après remise
en place du boîtier)
industrielle
3. Entrée de câble
M20 x 1,5 ou NPT 3/4" ;
doit toujours être placé
vers le bas
à
la
Air
Huile
Eau
4. Visser les écrous et les
boulons selon une
structure en étoile.
1. Installer un joint
adéquat.
2. Couper et retirer les
protections de trans-
port, faire glisser le
capteur dans la
tubulure et aligner
les trous taraudés.
Plaque constructeur:
- codification
- détecteur
- numéro de série
- repère
Brides
longueur max. de
tubulure: 85 mm
Différentiel
réglable sur site
longueur max. de
tubulure: 110 mm
Interface
longueur max. de
tubulure: 147 mm
Tuffy pour montage en cage externe
Robinet
d'arrêt
Robinet
de sécurité
C L
C L
Robinet
d'arrêt
Entrée de câble
NPT 3/4"
Purgeur
Réservoir
sous
pression
C L
Niveau
d'enclen-
chement
des
contacts
