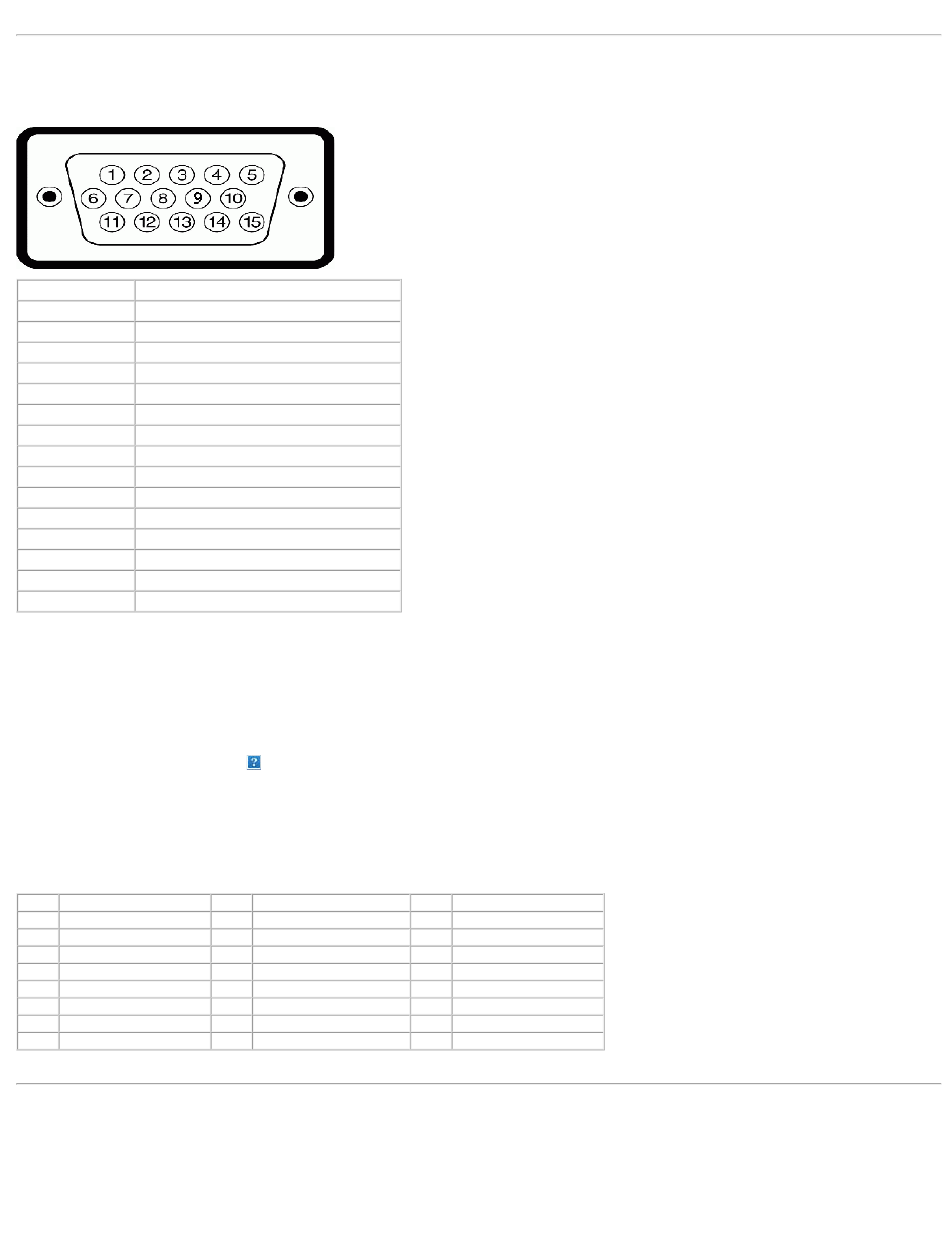

Assignations des broches
Connecteur Sub-D à 15-broches
Numéro de broche Côté Moniteur du câble latéral à 15 broches
1
Vidéo-Rouge
2
Vidéo-Vert
3
Vidéo-Bleu
4
MASSE
5
Test-Auto
6
MASSE-R
7
MASSE-G
8
MASSE-B
9
DDC +5 V
10
MASSE-sync
11
MASSE
12
Données DDC
13
Sync.H.
14
Sync V.
15
Horloge DDC
Connecteur DVI numérique seulement à 24 broches
Remarque : La broche 1 est en haut à droite.
Broche Signal
1
T.M.D.S. Donnée 2-
2
T.M.D.S. Donnée 2+
3
T.M.D.S. Blindage donnée 2 11
4
Pas de broche
5
Pas de broche
6
Horloge DDC
7
Données DDC
8
Aucune connexion
Capacité Plug and Play
Vous pouvez installer ce moniteur avec n'importe quel système compatible Plug and Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification
d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que le système puisse effectuer
automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installations de moniteur sont automatiques. Vous pouvez sélectionner différents
Broche Signal
9
T.M.D.S. Donnée 1-
10
T.M.D.S. Donnée 1+
T.M.D.S. Blindage donnée 1
12
Pas de broche
13
Pas de broche
14
Alimentation +5V
15
Masse (pour +5V)
16
Détection connexion à chaud 24
Broche Signal
17
T.M.D.S. Donnée 0-
18
T.M.D.S. Donnée 0+
19
T.M.D.S. Blindage donnée 0
20
Pas de broche
21
Pas de broche
22
T.M.D.S. Blindage horloge
23
T.M.D.S. Horloge +
T.M.D.S. Horloge -
