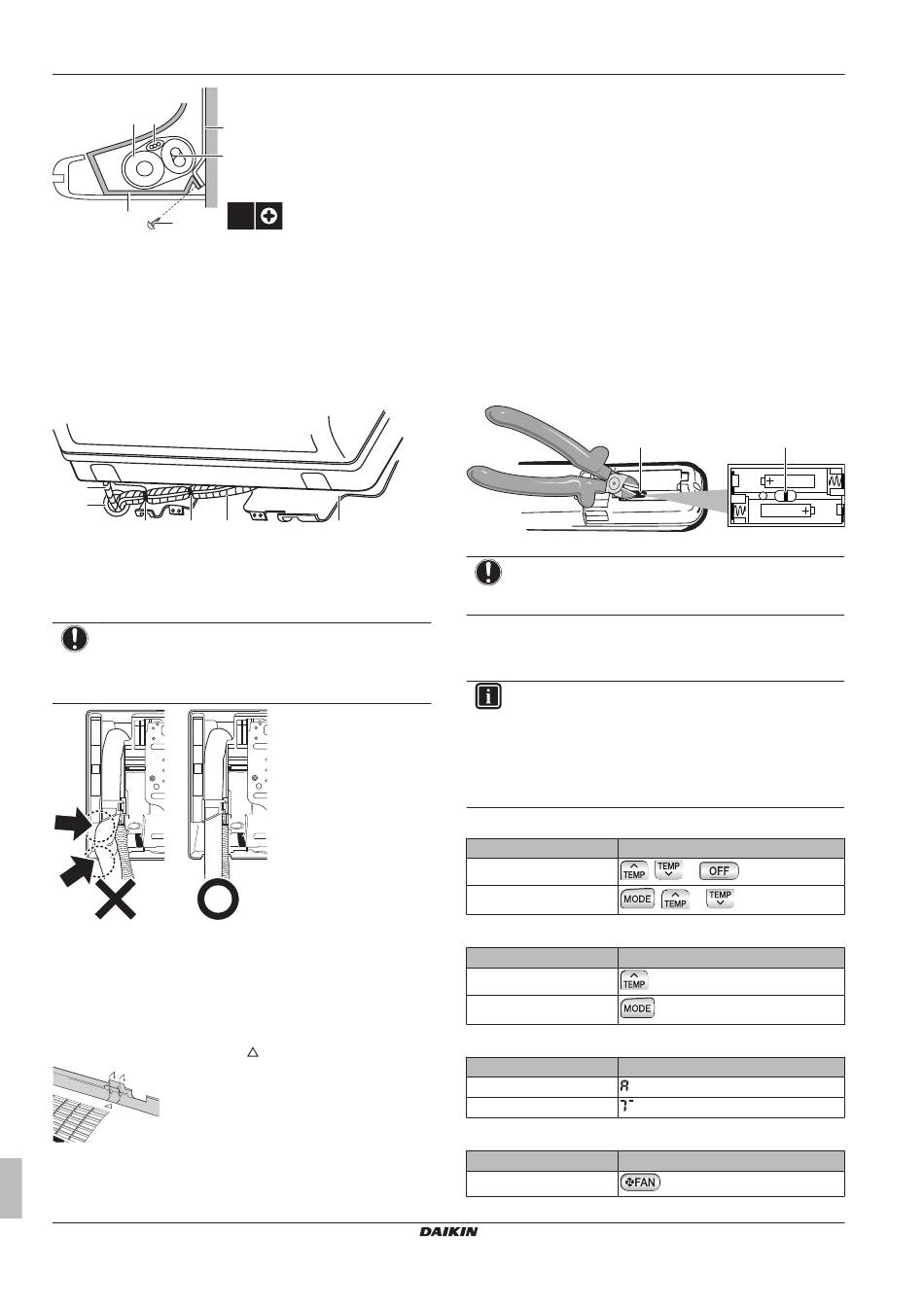

7 Configuration

a b
c
d
f
e
a Tuyau de purge
b Câble d'interconnexion
c Plaque de montage (accessoire)
d Tuyaux de réfrigérant
e Vis de fixation de l'unité intérieure M4×1L (accessoire)
f Bâti inférieur
6.6.2 Passage des tuyaux à travers les trous de
mur
1 Placez les tuyaux de réfrigérant le long de la voie réservée à
cet effet sur la plaque de montage.
a
b
c c d
a Tuyau de purge
b Calfeutrez ce trou avec du mastic ou du produit de
calfeutrage.
c Bande adhésive en vinyle
d Ruban d'isolation
e Plaque de montage (accessoire)
REMARQUE
▪ Ne pliez PAS les tuyaux de réfrigérant.
▪ Ne poussez PAS les tuyaux de réfrigérant sur le bâti
inférieur ou la grille avant.
2 Passez le tuyau de vidange et les tuyaux de réfrigérant par le
trou du mur.
6.6.3 Fixation de l'unité sur la plaque de
montage
1 Placez l'unité intérieure sur les crochets de la plaque de
montage. Utilisez les repères " " comme guide.
2 Appuyez sur le cadre inférieur de l'unité avec les deux mains
pour le placer sur les crochets inférieurs de la plaque de
montage. Veillez à ce que les fils NE se coincent PAS.
Guide de référence installateur
18
2×
e
Note: Veillez à ce que le câble d'interconnexion ne se prenne PAS
dans l'unité intérieure.
3 Appuyez des deux mains sur le bord inférieur de l'unité
intérieure jusqu'à ce qu'elle soit fermement bloquée par les
crochets de la plaque de montage.
4 Fixez l'unité intérieure sur la plaque de montage à l'aide des 2
vis de fixation M4×12L (accessoire) de l'unité intérieure.
7 Configuration
7.1 Réglage des différentes adresses
Si 2 unités intérieures sont installées dans 1 pièce, il est possible de
régler des adresses différentes pour 2 interfaces utilisateur.
1 Retirez les piles de l'interface utilisateur.
2 Coupez le cavalier d'adresse.
a
a Cavalier d'adresse
REMARQUE
Veillez à ne PAS endommager les pièces environnantes
lors de la découpe du cavalier d'adresse.
3 Mettez la tension.
Résultat: Le volet de l'unité intérieure s'ouvrira et se fermera pour
régler la position de référence.
INFORMATIONS
▪ Pour les unités FTXF, le réglage suivant DOIT être
effectué dans les 5 minutes suivant la mise sous
tension.
▪ Au cas où vous ne pourriez PAS terminer le réglage à
temps, coupez l'alimentation et attendez au moins
1 minute avant de remettre l'alimentation en marche.
4 Appuyez simultanément sur:
Modèle Touches
FTXP
FTXF
5 Appuyez sur:
Modèle Bouton
FTXP
FTXF
6 Sélectionnez:
Modèle Symbole
FTXP
FTXF
7 Appuyez sur:
Modèle Bouton
FTXP
a
, et
, et
FTXP50~71M2V1B + FTXF20~71A2V1B
Climatiseur autonome Daikin
4P513661-8C – 2018.09
