Mode d'emploi
fr
Module caméra
System 106
5561 000
Consignes générales de sécurité
Le montage et le branchement des
appareils électriques doivent être
effectués uniquement par un
électricien qualifié !
Ce mode d'emploi fait partie du produit et
doit rester chez le client final.
Accessoires nécessaires
• System 106 module vocal (réf. 5563 ..)
avec module de touches d'appel
(réf. 555. ..) ou module de station de
porte (réf. 5565 9..).
• Appareil de commande vidéo (réf.
1288 00).
• Station d'appartement Gira vidéo (p. ex.
station d'appartement vidéo à montage
apparent Plus).
• System 106 boîtier apparent simple à
quintuple (réf. 5501 ..., 5502 ..., 5503 ...,
5504 ..., 5505 ...).
Accessoires
• Alimentation en tension pour
communication de porte DC 24 V
300 mA (réf. 1296 00).
Description fonctionnelle
Le module de caméra enrichit le System 106
de communication de porte Gira 106 de la
fonction « Vidéo ».
Contenu de la livraison
1 x module caméra System 106
1 x mode d'emploi
1 x câble vidéo, court
1 x câble vidéo, long
Contrôler que le contenu de l'emballage
est complet et intact. En cas de
réclamation, voir « Garantie ».

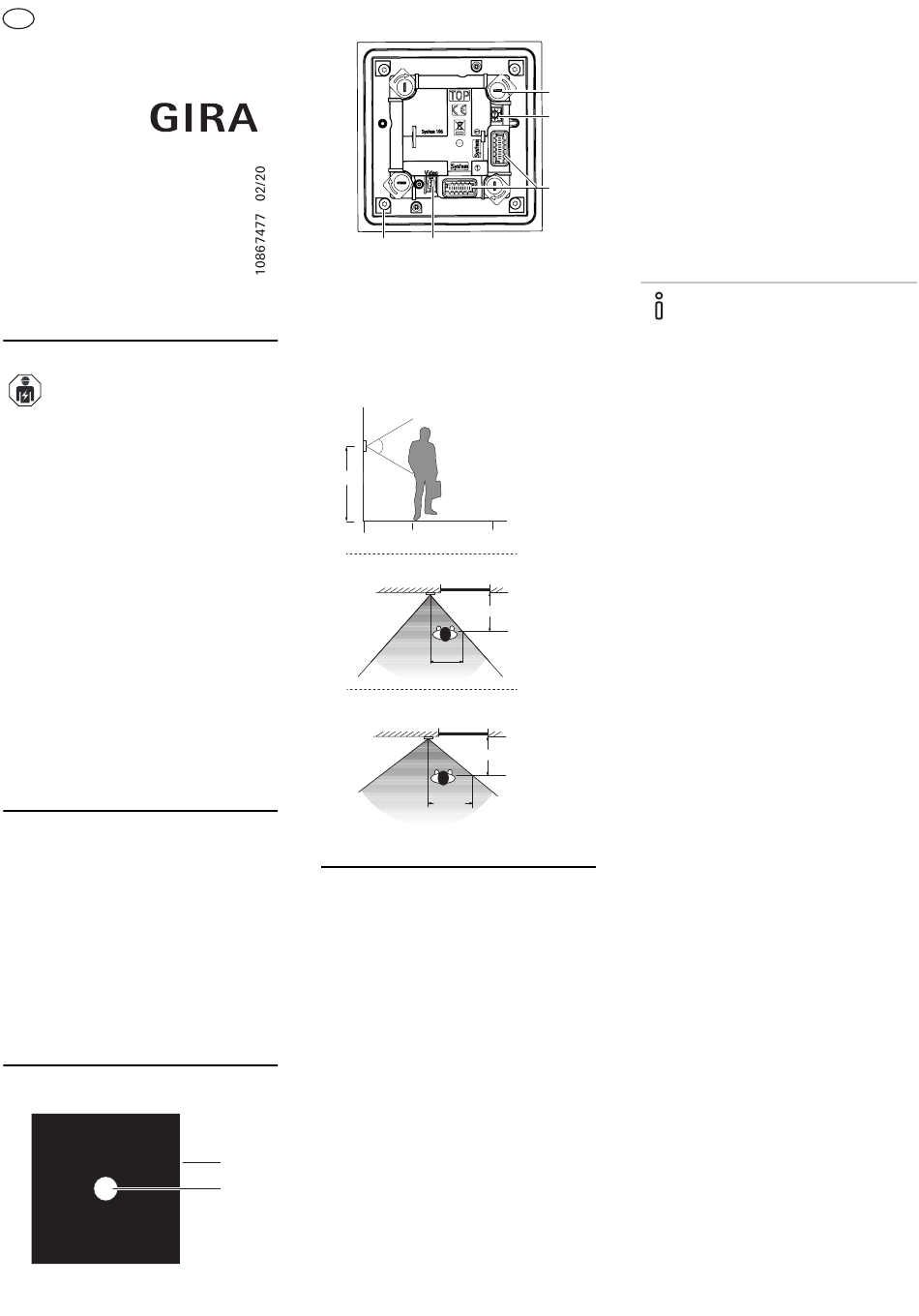

Description de l'appareil
Vue de face
1 Façade vitrée
2 Ouverture pour lentille de caméra
Vue de derrière
5
1 Ferm. rotative (4 x)
2 Interrupteurs : Sélectionner les zones
d'écran (0-9)
3 Emplacement (2 x) : Câble système
4 Emplacement : Câble vidéo
5 Fixation façade vitrée (4 x)
Zone de détection
60°
1,5 m
Position 0 du bouton rotatif
Position 9 du bouton rotatif
Sélectionner le lieu de montage
Tenir compte des points suivants pour la
sélection du lieu de montage :
• Contre-jour: Ne pas orienter la lentille de
caméra vers un contre-jour intense, tel
que p. ex. l'éclairage de la rue ou un
luminaire de jardin. N'exposez pas
l'appareil au rayonnement solaire direct.
• Arrière-plan d'image: Éviter d'orienter la
caméra sur des arrière-plans d'image
extrêmement clairs et des arrière-plans
fortement contrastés.
• Éclairage: En cas d'éclairage
supplémentaire dans la zone d'entrée,
celui-ci ne doit pas éclairer directement
par l'avant la lentille de caméra (voir
« Contre-jour »).
• Hauteur de montage: 1,50 m
1
(recommandation).
• Angle de détection: 100°
2
1
2
3
4
1,0 m 3,0 m
1,00 m
0,8 m
80°
1,00 m
1,26 m
100°
Chauffage de la caméra
La caméra dispose de deux chauffages
internes.
Le deuxième chauffage est alors nécessaire
en cas de changement de climat très rapide
dû aux conditions locales entraînant la
formation de buée.
En cas d'utilisation du deuxième chauffage,
une alimentation supplémentaire (AS) est
nécessaire.
Le premier chauffage se met
automatiquement en marche à une
température de < 6 °C et s'arrête à nouveau
à partir de +12 °C.
Fonctionnement nocturne
Commutation automatique en
fonctionnement nocturne
À partir d'une valeur de luminosité de <1 lx,
la caméra commute automatiquement en
fonctionnement nocturne pendant la durée
d'une conversation active. Fonctionnement
nocturne = image n/b et HLC activé.
L'éclairage à infrarouge n'est actif que si
cette fonction a été définie au préalable à la
station d'appartement.
Mode réduction de bruit (RB)
Le mode RB assure qu'aucun bruit
n'apparaisse pendant le crépuscule au
niveau de l'image de caméra.
Éclairage infrarouge
L'éclairage infrarouge permet une
représentation sans éblouissement de la
zone du visage en fonctionnement
nocturne.
L'utilisation d'une AS accroît de 3 m la
portée de l'éclairage à infrarouge.
Fonction High-Light-Compensation
(HLC)
La fonction HCL sert à l'inversion des zones
claires en fonctionnement nocturne. Les
zones très claires sont inversées en noir
(p. ex. phare automobile).
Fonction Wide-Dynamic (WD)
La fonction WD adapte automatiquement la
luminosité de l'image de caméra de sorte
que toutes les zones d'image soient
facilement reconnaissables. Cela rend
visibles les personnes présentes dans les
zones sombres de l'image de caméra.
