PIED, STATIF ET BLOC MOTEUR
1] Glissez les deux pieds
16
2] Placez le statif
sur le dessus du pieds
17
3] Serrez les vis
pour assembler le statif et le piétement (ÉTAPE
15
4] Glissez la coiffe
dans le statif (ÉTAPE
5] Introduisez à présent l'ensemble statif et piétement dans le bloc moteur. Serrez la vis de blocage
le pied au bloc moteur (ÉTAPE
GRILLE DE PROTECTION ET HÉLICE
1]
Glissez la partie arrière de la grille de protection
dans le haut. Les encoches de la grille
contre le bloc moteur
2] Placez l' é crou de blocage
(Dans le sens de la flèche Tighten) (ÉTAPE
3] Posez l'hélice
sur l'axe moteur
3
(ÉTAPE
).
I
4] Tournez ensuite le capuchon de l'hélice
Tenez l'hélice
pour serrer manuellement le capuchon
3

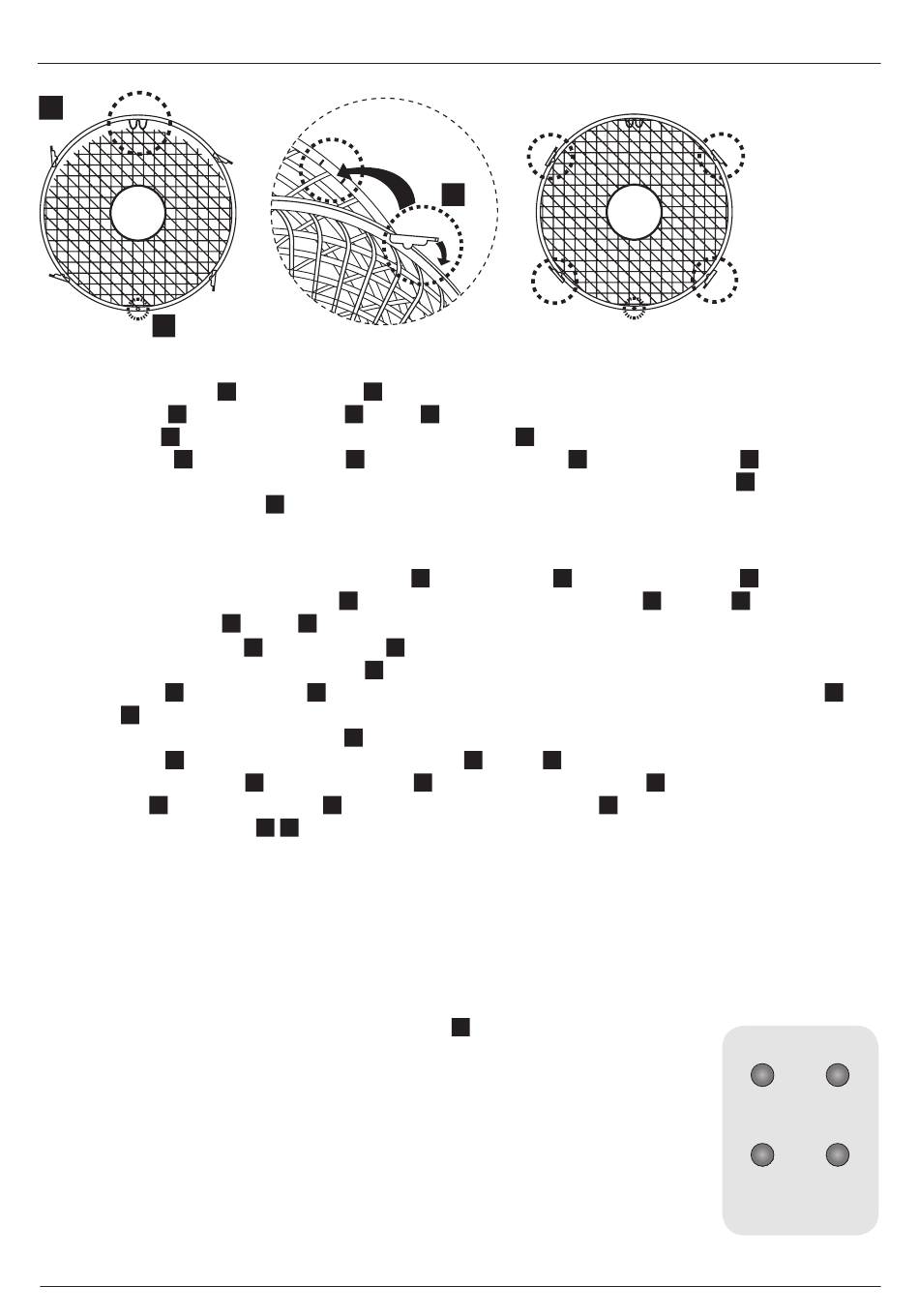

5] Placez l'avant de la grille
petits clips
de l'avant de la grille
21
parties de la grille. (ÉTAPE
Pour démonter le ventilateur, il suffit d'effectuer ces différentes étapes dans l'ordre inverse, en suivant les flèches
Loosen pour desserrer les éléments.
UTILISATION
COMMANDE
La commande du ventilateur se fait au moyen des boutons
ou sur la télécommande. La télécommande a une portée de 5 mètres.
Lorsqu'une fonction est mise en marche, le témoin correspondant s'allume
sur l'afficheur (témoin lumineux LED)..
INTERRUPTEUR DE PUISSANCE [SPEED]
Position 0 - off: Éteindre
Position 1 - low: Vitesse lente ( ± 900 tr./min.)
Position 2 - mid: Vitesse moyenne ( ± 1050 tr./min.)
Position 3 - high: Pleine vitesse ( ± 1180 tr./min.)
