Raccordement Du Câble De Mesure À Un Appareil Encastrable - Endress+Hauser Liquisys M CPM223 Manuel De Mise En Service

Liquisys M CPM223/253
Endress+Hauser
CPK1
pH / Redox
CPK2
pH or Redox
Ref. or Redox
Pt 100
pH + Pt 100 / Pt 1000
CPK9
pH + Pt 100 / Pt 1000
CPK12

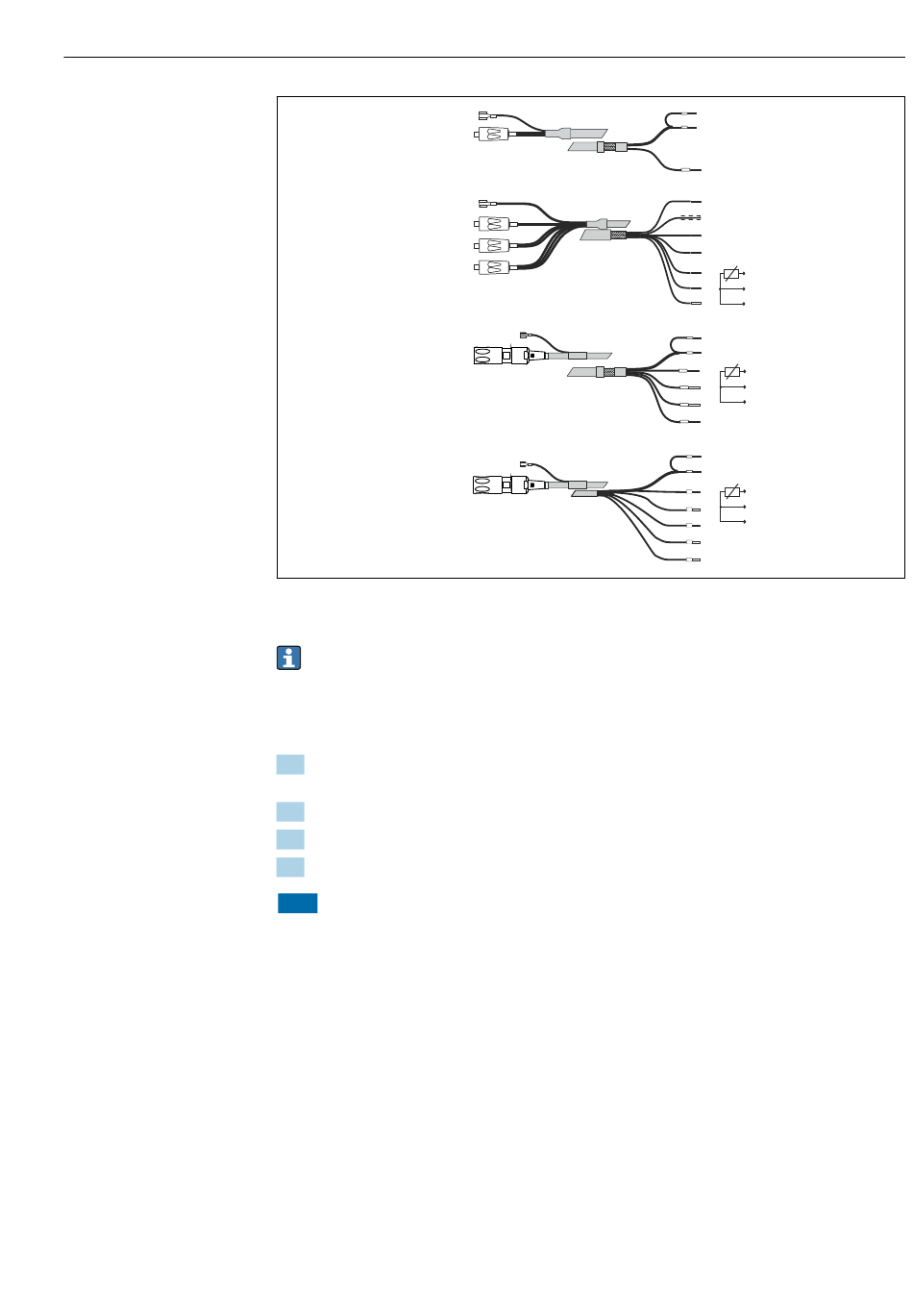

 12 Structure des câbles de mesure spéciaux
Pour plus d' i nformations sur les câbles et boîtes de jonction, voir la section
"Accessoires".
Raccordement du câble de mesure à un appareil de terrain
Procédez de la façon suivante pour raccorder une électrode de pH à un appareil de terrain :
1. Ouvrez le couvercle du boîtier pour accéder au bornier dans le compartiment de
raccordement.
2. Cassez la découpe pour presse-étoupe, montez un presse-étoupe et passez-y le câble.
3. Raccordez le câble conformément à l' o ccupation des bornes.
4. Serrez le presse-étoupe.
AVIS
L'humidité peut fausser les mesures
‣
Les connecteurs, les extrémités de câble et les bornes doivent impérativement être
protégés contre l' h umidité.
Raccordement du câble de mesure à un appareil encastrable
Pour raccorder une électrode de pH, raccordez le câble aux bornes à l' a rrière de l' a ppareil
conformément à l' o ccupation des bornes.
PM
PM
PM
PM
Raccordement électrique
Coax Ref.
pH or Redox
BN PM
BN PM
pH or Redox
RD Redox or Ref.
BU Ref.
GN Temp.
YE Temp.
WH Temp.
Coax BK Ref.
inner pH
GN Temp.
WH Temp.
YE Temp.
BN PM
Coax BK Ref
inner SRC ISFET
GN Temp.
WH Temp.
YE Temp.
RD DRN
BN PM
A0027564-FR
23
