Une référence vidéo doit être raccordé à la SR et à toutes les machines vidéo, le système ne
fonctionnera pas correctement sans l'utilisation d'une référence appropriée. S'assurer que le Code
Temporel de la SR est raccordé à toutes les machines qui possèdent un synchroniseur interne et à
toutes les machines qui ont besoin de Code Temporel.
Important Il est préférable d'utiliser un amplificateur de distribution pour la distribution du
Code Temporel.
Important: Il est peut être préférable d'utiliser la sortie Code Temporel active qu'en lecture
et ''Lock'' pour toutes les machines qui ne lisent pas correctement le code
stationnaire.
Raccorder l'alimentation secteur 12 V ou 5 V fournie à l'arrière de l'appareil et allumer toutes les
machines.
La SR-4 essayera de reconnaître et de s'auto configurer pour toutes les machines connues. Le nom et
la position actuelle de chaque machine doivent être affiché à gauche de l'afficheur LCD. Si le nom
affiché est incorrect, alors la SR ne sera pas configuré correctement. Vérifier la configuration de la
machine, car quelques machines peuvent utiliser plusieurs ID. Voir le chapitre T4 du manuel technique
SR/MR pour de plus amples détails.
Pour le brochage des connecteurs voir le chapitre T5.00 du manuel technique SR.
Les machines peuvent être sélectionnées et contrôlées comme décrit dans le chapitre Opération
seulement lorsque la configuration aura été faite correctement. Contacter votre revendeur CB ou
envoyer un Courriel à : support@colinbroad.com en cas de machine nouvelle ou non reconnue.
Opération
Le panneau de contrôle de la SR-4 permet d'accéder à toutes les commandes disponibles de machine
et à toutes les fonctions de synchronisation.
© 2014 CB Electronics

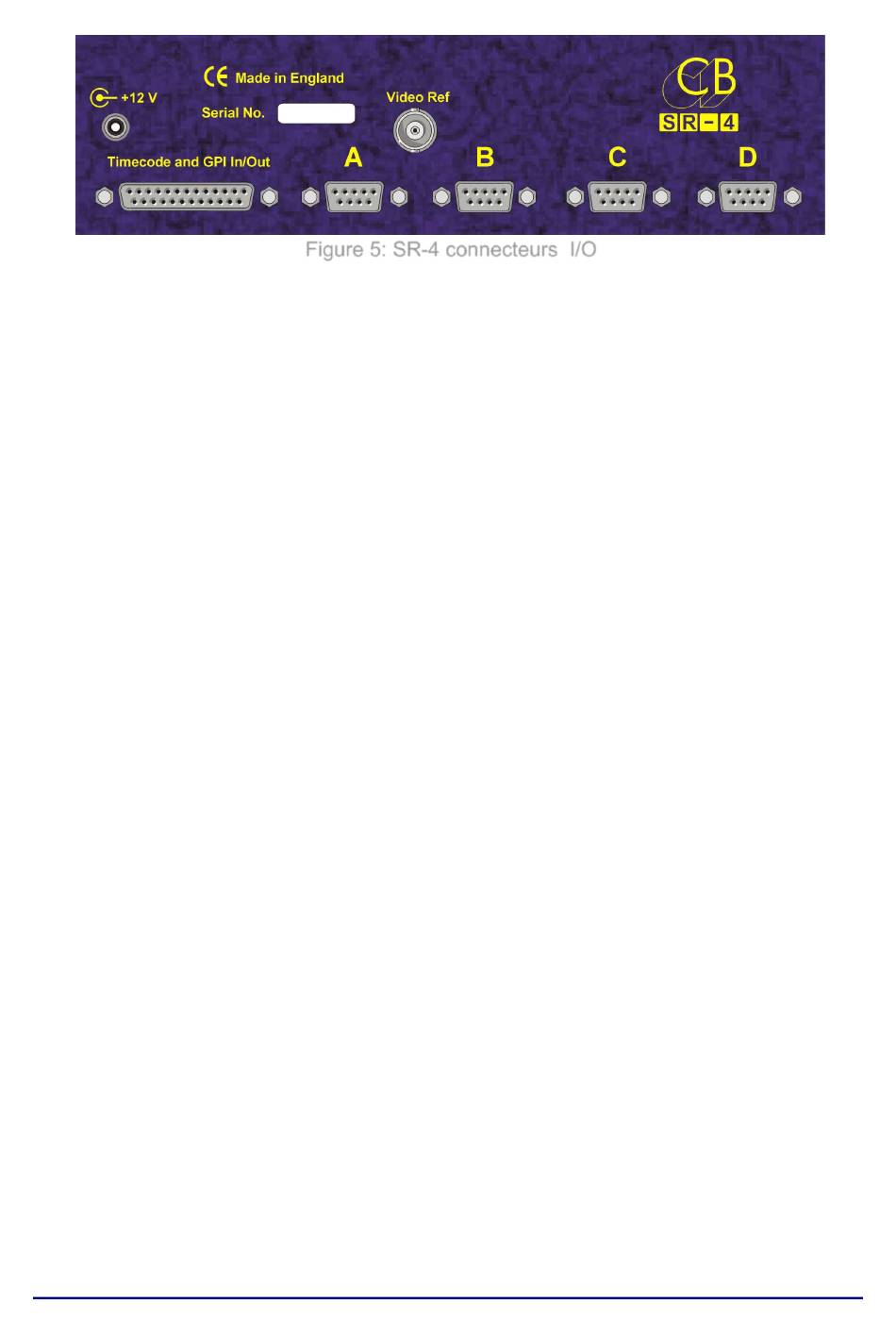

Figure 5: SR-4 connecteurs I/O
