Manuels Connexes pour BenQ FP71E
Sommaire des Matières pour BenQ FP71E

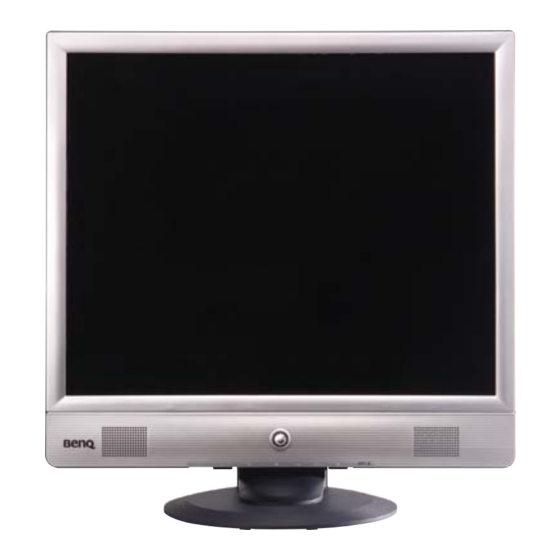

- Page 1 FP71E/FP71E Moniteur couleur LCD Panneau LCD 17,0" Manuel de l’utilisateur Bienvenue...
-
Page 2: Limitation De Responsabilité
Copyright Copyright © 2004 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable... -
Page 3: Table Des Matières
Sommaire Pour commencer ........................5 Présentation du moniteur ....................7 Vue avant ........................7 Vue arrière (1) ......................7 Vue arrière (2) : emplacement des fiches et prises............8 Installation matérielle du moniteur ..................9 Détachez la base ..........11 Réglage de l'angle de vision..................11 Installation logicielle du moniteur .................. - Page 4 Sommaire...
-
Page 5: Pour Commencer
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur. Moniteur à cristaux liquides BenQ Guide de démarrage rapide CD-ROM Cordon d'alimentation Câble d'interface D-sub... - Page 6 Câble des signaux : DVI-D Câble audio Pour commencer...
-
Page 7: Présentation Du Moniteur
Présentation du moniteur Vue avant Vue arrière (1) Présentation du moniteur... -
Page 8: Vue Arrière (2) : Emplacement Des Fiches Et Prises
Vue arrière (2) : emplacement des fiches et prises 1. Connecteur audio 2. Prise d'alimentation CA 5. Connecteur DVI-D 6. Connecteur D-Sub Présentation du moniteur... -
Page 9: Installation Matérielle Du Moniteur
Installation matérielle du moniteur Tout d'abord, veillez à ce qu'aucun des composants mentionnés ci-dessous ne soit sous tension avant d'entamer la procédure. Pour installer votre moniteur LCD, effectuez les étapes suivantes 1. Alignez la plaque de base sur le pied du moniteur et poussez-la vers le haut jusqu’à entendre un déclic. - Page 10 3. i.> Connectez la prise d’alimentation à une prise secteur et mettez sous tension. ii.> Reliez l’autre extrémité du câble audio à la prise audio de l’ordinateur. iii.> Reliez l’autre extrémité du câble de signal au connecteur de signal de l’ordinateur. 4.
-
Page 11: Détachez La Base
Détachez la base Appuyez sur le bouton de verrouillage et tirez vers le bas pour retirer la base du moniteur. Remarque : N’insérez pas vous doigts dans la jointure entre la base et le pied du moniteur lors du retrait de la base. -
Page 12: Installation Logicielle Du Moniteur
8. En cliquant à nouveau sur « OK » dans la fenêtre suivante, vous accédez à la liste des périphériques compatibles. Sélectionnez « FP71E » dans la liste, puis cliquez à nouveau sur « Next » (Suivant). 9. La boîte de dialogue « Insert Disk » (Insérer la disquette) s'affiche. Cliquez sur « OK », puis sur «... - Page 13 « Open » (Ouvrir), puis sur « OK ». Une nouvelle fenêtre s'affiche. Sélectionnez-y votre Mode LCD (FP71E) dans la liste, puis cliquez deux fois sur « Next » (Suivant). 12. Les nouveaux pilotes sont à présent installés sur l’ordinateur.
- Page 14 8. Cliquez sur « Have Disk » (Disquette fournie) puis sur « Browse... » (Parcourir...). 9. Insérez le CD BenQ LCD Monitor dans votre lecteur de CD-ROM et tapez d:\ (modifiez la lettre du lecteur si votre lecteur de CD-ROM n'est pas le lecteur D). Entrez le chemin d'accès au dossier «...
- Page 15 Windows XP®. 1. Cliquez avec le bouton droit de la souris sur le bureau, puis sur « Properties » (Propriétés). Cliquez ensuite sur l'onglet « Settings » (Paramètres), puis sur le bouton « Advanced » (Avancé). Une petite fenêtre s'affiche. Cliquez sur l'onglet « Monitor » (Moniteur), puis sur « Properties » (Propriétés).
-
Page 16: Sélection De La Résolution D'affichage Optimale
Sélection de la résolution d'affichage optimale Pour des raisons spécifiques à la technologie de l'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. Vous obtenez la meilleure image sur votre FP71E/FP71E à une résolution de 1 280 x 1024. Ce réglage est appelé « Résolution native » ou résolution maximale, et correspond à... - Page 17 3. Sélectionnez une résolution de 1 280 x 1 024. Ensuite, cliquez sur « Apply » (Appliquer). 4. Dans les fenêtres qui s’affichent ensuite, cliquez successivement sur « OK » et « Yes » (Oui). 5. Vous pouvez à présent fermer la fenêtre « Display Properties » (Propriétés d'affichage). Sélection de la résolution d'affichage optimale...
-
Page 18: Choix Du Taux De Rafraîchissement Correct
Choix du taux de rafraîchissement correct En utilisant un moniteur à cristaux liquides, vous n'avez pas à sélectionner le taux de rafraîchisse- ment le plus élevé possible, car l'affichage à cristaux liquide ne présente jamais de scintillement. Vous obtiendrez les meilleurs résultats en utilisant les réglages d'usine préconfigurés sur votre ordinateur. - Page 19 2. Dans la fenêtre « Display Properties » (Propriétés d'affichage), cliquez sur l’onglet « Settings » (Paramètres). Cliquez sur le bouton « Advanced... » (Avancé) dans le coin inférieur droit de la fenêtre. Choix du taux de rafraîchissement correct...
- Page 20 3. Sélectionnez l'onglet « Adapter » (Carte). La fréquence de rafraîchissement est indiquée en bas de la fenêtre, au centre. 4. Choisissez une fréquence figurant au tableau des modes d’usine donné dans ce manuel de l’utilisateur, et sélectionnez la fréquence correspondante dans la zone de sélection de la fréquence. 5.
-
Page 21: Optimisation De L'image
Optimisation de l'image iKey La manière la plus simple d’obtenir un affichage optimal consiste à utiliser la fonction iKey Appuyez sur la touche « » du panneau de commande pour régler automatiquement le moniteur. Si le résultat ne vous convient pas, vous pouvez régler l’image manuellement. 1. -
Page 22: Réglage Du Moniteur
Réglage du moniteur Un coup d'œil au panneau de commande Le moniteur intègre 7 touches de commande : « Enter », « », « », « Exit », « Mode », « iKey » et le bouton d'alimentation. Voici une brève description de ces touches et de leurs fonctionnalités : 1. -
Page 23: Mode Raccourci
Mode Raccourci Raccourcis pour le réglage de la luminosité et du contraste Appuyez sur pour accéder au menu Luminosité, appuyez sur la touche pour régler la luminosité, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD. Appuyez sur pour accéder au menu Contraste, appuyez sur la touche pour régler le contraste, puis appuyez sur «... - Page 24 Le texte situé dans le coin supérieur droit du menu principal présente le mode en cours d'utilisation. Sous-menu Luminescence Appuyez sur la touche pour régler la Luminosité, puis sur « Exit » (Quitter) pour revenir au menu précédent. Appuyez sur la touche pour régler le Contraste, puis sur «...
- Page 25 Sous-menu Géométrie Appuyez sur la touche pour régler la Position horizontale, puis sur « Exit » (Quitter) pour revenir au menu précédent. Appuyez sur la touche pour régler la Position verticale, puis sur « Exit » (Quitter) pour revenir au menu précédent. Appuyez sur la touche pour régler la Fréquence d'horloge, puis sur «...
- Page 26 Sous-menu Couleur Réglage prédéfini par l'utilisateur : L'utilisateur peut régler l'équilibre des couleurs sur le dosage de Rouge, Vert et Bleu de son choix. Réglage du moniteur...
- Page 27 Sous-menu OSD Appuyez sur la touche pour régler la Position horizontale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent. Appuyez sur la touche pour régler la Position verticale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.
- Page 28 Sous-menu Langues Sous-menu Rappel Appuyez sur pour confirmer l'option Fonction de rappel. Choisissez « Oui » pour activer par défaut le rappel du mode courant. Appuyez sur « Exit » pour revenir au menu précédent. Appuyez sur pour confirmer l'option Paramètres de couleur.
- Page 29 Appuyez sur pour confirmer l'option Tous les paramètres. Choisissez « Oui » pour activer par défaut le rappel de tous les paramètres courants. Appuyez sur « Exit » pour revenir au menu précédent. Sous-menu Divers Mode : Vous avez le choix entre quatre modes : Standard, Film 1, Film 2 et Photo.
- Page 30 Présentation : Le mode Présentation permet de prévisualiser les effets de l'option sélectionnée dans le menu Mode. Choisissez « Activé », puis appuyez sur « Enter » pour activer le mode Présentation. L'affichage est divisé en deux parties : la fenêtre de gauche affiche les images en mode standard tandis que la fenêtre de droite affiche les images en fonction du mode sélectionné.
- Page 31 Volume : Appuyez sur les touches pour régler le volume. Sourdine : Appuyez sur les touches pour activer (ON) ou désactiver (OFF) la sourdine. Réglage du moniteur...
-
Page 32: Dépannage
Dépannage Foire aux questions (FAQ) L’image est floue : Reportez-vous aux instructions de la section Installation/Application pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un câble d’extension VGA ? Effectuez un test après avoir retiré le câble d’extension. L’image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section Installation/Réglage. -
Page 33: Pour Plus D'aide
Reportez-vous aux instructions de la section Installation pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Pour plus d'aide Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com Dépannage... -
Page 34: Modes De Fonctionnement Admis
Modes de fonctionnement admis Données en entrée Résolution Fréquence Fréquence Fréquence Commentaire horizontale (KHz) verticale (Hz) d'horloge des pixels (MHz) 640 x 350 31,47 (P) 70,08 (N) 25,17 720 x 400 31,47 (N) 70,08 (P) 28,32 640 x 480 31,47 (N) 60,00 (N) 25,18 640 x 480... -
Page 35: Spécifications
Spécifications BenQ FP71E Modèle FP71E Affichage de type 17, 0", TFT actif Diagonale visible 43,2 cm Résolution native (maximale) 1 280 x 1 024 Couleurs 16,2 millions Contraste / luminosité 500:1 / 300 cd/m Délai de réponse 12 ms Angle de vision (gauche/droite,... - Page 36 Tension en fonctionnement Alimentation électrique à commutation automatique, 90-264 V, 47-63 Hz Dimensions (L x H x P) 375.3 x 385.8 x 201.1 mm Poids 4,7 kg BenQ FP71E Modèle FP71E Affichage de type 17, 0", TFT actif Diagonale visible 43,2 cm Résolution native (maximale)
- Page 37 Signal d'entrée RVB analogique 0,7 Vpp/75 ohms positif Numérique : DVI-D Haut-parleur 1 W x 2 TTL séparé, connexion du signal Câble mini D-sub Synchronisation 15 broches Température (fonctionnement) 0 °C - 40 °C Humidité ambiante 10 % - 90 % (fonctionnement) Certifications TCO 99/03, TÜV/Ergonomics, TÜV/ GS, FCC...
