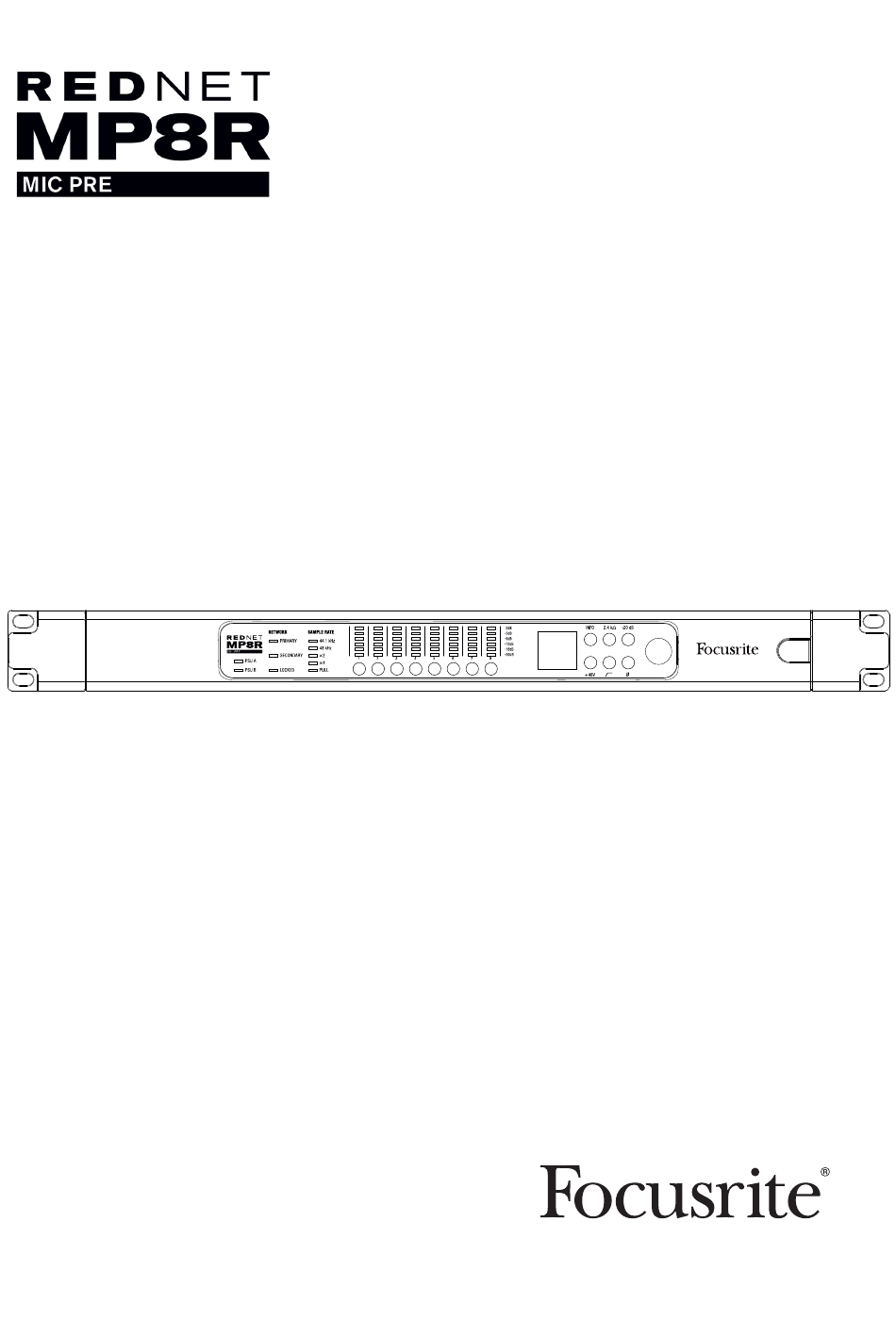

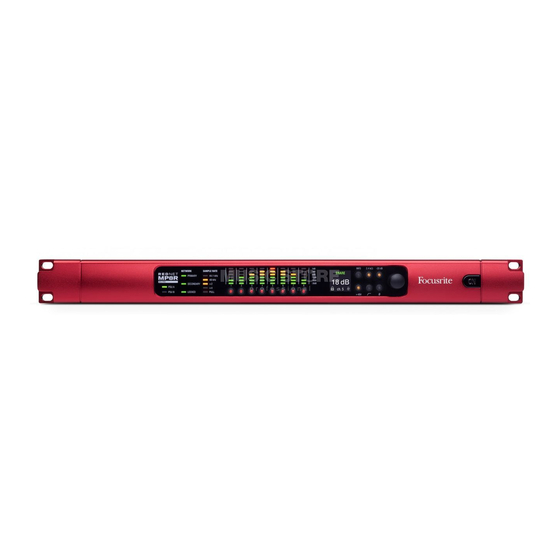

- Page 1 Mode d’emploi www.focusrite.com FFFA001189-05...
-
Page 2: Table Des Matières
Connexions et fonctionnalités du RedNet MP8R ........ -
Page 3: À Propos De Ce Mode D'emploi
Ce mode d'emploi ne s'applique qu'au préamplificateur de micro RedNet MP8R. Il fournit des informations sur l'installation d'un RedNet MP8R et sur la façon de le connecter à votre système. Un Guide de l'utilisateur du système RedNet est également disponible dans les pages produits RedNet du site Focusrite. -
Page 4: Introduction
Tools et en MIDI, ou OCA (Open Control Architecture) avec les futures mises à jour du firmware. La face avant du RedNet MP8R offre un jeu de LED servant à confirmer l’état du réseau, la fréquence d'échantillonnage et les sources d'horloge ainsi que les réglages d'entrée et de gain de chaque... -
Page 5: Sorties Séparées À Compensation De Gain
Sorties séparées à compensation de gain Le RedNet MP8R peut fournir deux sorties pour un même canal de micro : une sortie directe et une seconde au gain automatiquement compensé pour fournir un niveau constant. Cette disposition permet à un ingénieur du son (disons en façade) de contrôler le gain de micro analogique sans affecter le niveau de signal reçu par un second ingénieur du son sur le réseau. -
Page 6: Guide D'installation
• LOCKED – S'allume lorsqu'un signal de synchronisation valide est reçu du réseau ou quand l'unité RedNet MP8R est la référence (maître) du réseau. Voyants de fréquence d'échantillonnage (SAMPLE RATE) RedNet Cinq voyants orange : 44 .1 kHz, 48 kHz, x2 (multiple de 44.1 ou 48), x4 (multiple de 44.1 ou 48) et variation PULL UP/DOWN de la fréquence d'échantillonnage. - Page 7 Face avant . . . suite Afficheur OLED Indique le nom de réseau du canal actuellement sélectionné et sa valeur de gain, ainsi que l'activation du verrouillage des commandes ou de la compensation de gain . Change également pour afficher les réglages de configuration locale et réseau en mode INFO.
-
Page 8: Face Arrière
CAT 6 standard pour le raccordement à un commutateur Ethernet local en vue de connecter le RedNet MP8R au réseau RedNet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour signaler la validité de la connexion réseau et l'activité sur le réseau. -
Page 9: Connexion De L'alimentation
Connexion de l'alimentation Crochets de maintien de câble d'alimentation IEC Le RedNet MP8R est livré avec deux crochets de maintien pour câble d'alimentation IEC. Ceux-ci empêchent toute déconnexion accidentelle d'un cordon d'alimentation en cours d'utilisation. Lors de l'installation de l'unité, les crochets de maintien doivent être montés sur les prises d'entrée d'alimentation de la face arrière. -
Page 10: Caractéristiques Physiques
La consommation électrique du RedNet MP8R est de 30 VA. Veuillez noter qu'il n'y a pas de fusible dans le RedNet MP8R, ni aucun composant d'aucune sorte qui soit remplaçable par l'utilisateur. Veuillez adresser toutes les questions relatives au service après- vente à... -
Page 11: Fonctionnement Du Rednet Mp8R
*Il est important de ne pas interrompre la procédure de mise à jour du firmware en éteignant le RedNet MP8R ou l'ordinateur sur lequel fonctionne RedNet Control ou encore en déconnectant l'un ou l'autre du réseau. De temps à autre, Focusrite publiera des mises à jour du firmware RedNet dans de nouvelles versions de RedNet Control. Nous vous recommandons de maintenir toutes les unités RedNet à jour avec la dernière version de firmware fournie dans chaque nouvelle version de RedNet Control. -
Page 12: Autres Composants Du Système Rednet
RedNet Control reflétera l'état des unités RedNet présentes dans le système, en affichant une image représentant chaque unité matérielle. L’illustration ci-dessus montre l’image RedNet MP8R RedNet Control. Le niveau du signal, le gain et les réglages de la fonction d’entrée sont indiqués pour chaque canal. Utilisez les boutons Live et Setup en haut du graphique pour changer de vue. -
Page 13: Id (Identification)
- La sélection de canal MIDI est sauvegardée dans l'ordinateur, pas dans l'appareil. Par conséquent, si vous contrôlez la même unité depuis un autre ordinateur, l'attribution des canaux MIDI peut ne plus être la même. Pour plus d'informations, veuillez télécharger le MIDI Control User Guide (Guide de l'utilisateur pour le contrôle par MIDI) sur pro.focusrite.com Yamaha ID Select (sélection d'identifiant Yamaha) – Réglez l'identifiant Yamaha (Y000 – Y00F) auquel l'unité répondra : •... -
Page 14: Annexe
ANNEXE Brochage des connecteurs Connecteur Ethernet Broche Conducteur Cat 6 Type de connecteur : prise RJ-45 Blanc + Orange Application : Ethernet (Dante) Orange Blanc + Vert Bleu Blanc + Bleu Vert Blanc + Marron Marron Connecteurs XLR Type de connecteur : prise XLR-3 Broche Signal Application : entrée audio... -
Page 15: Performances Et Caractéristiques Techniques
PERFORMANCES ET CARACTÉRISTIQUES TECHNIQUES Entrées microphone Plage de gain 10 dB à 65 dB par pas de 1 dB Symétrisation électronique, impédance d'entrée = 2,4 kΩ/10 kΩ (commutable); les entrées Type sont par défaut ramenées à 2,4 kΩ à l'extinction Niveau d'entrée maximal 29 dBu ±0,5 ;... -
Page 16: Dimensions
Voyants Alimentation principale LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC (PSU A) sont présentes Alimentation secondaire LED verte. S'allume lorsque un courant alternatif y est reçu et que toutes les sorties CC (PSU B) sont présentes LED verte. -
Page 17: Garantie Et Service Après-Vente Rednet Focusrite
Si cette garantie est fournie par Focusrite, les obligations au titre de la garantie sont remplies par le distributeur responsable pour le pays dans lequel vous avez acheté le produit.
