Mise en service | Programmation de l'émetteur
5.3
Exemple de raccordement
RolTop /D+ 868 230 V / 50 Hz
sw
noir
br
brun
bl
bleu
vr/ja
vert / jaune
L1
N
PE

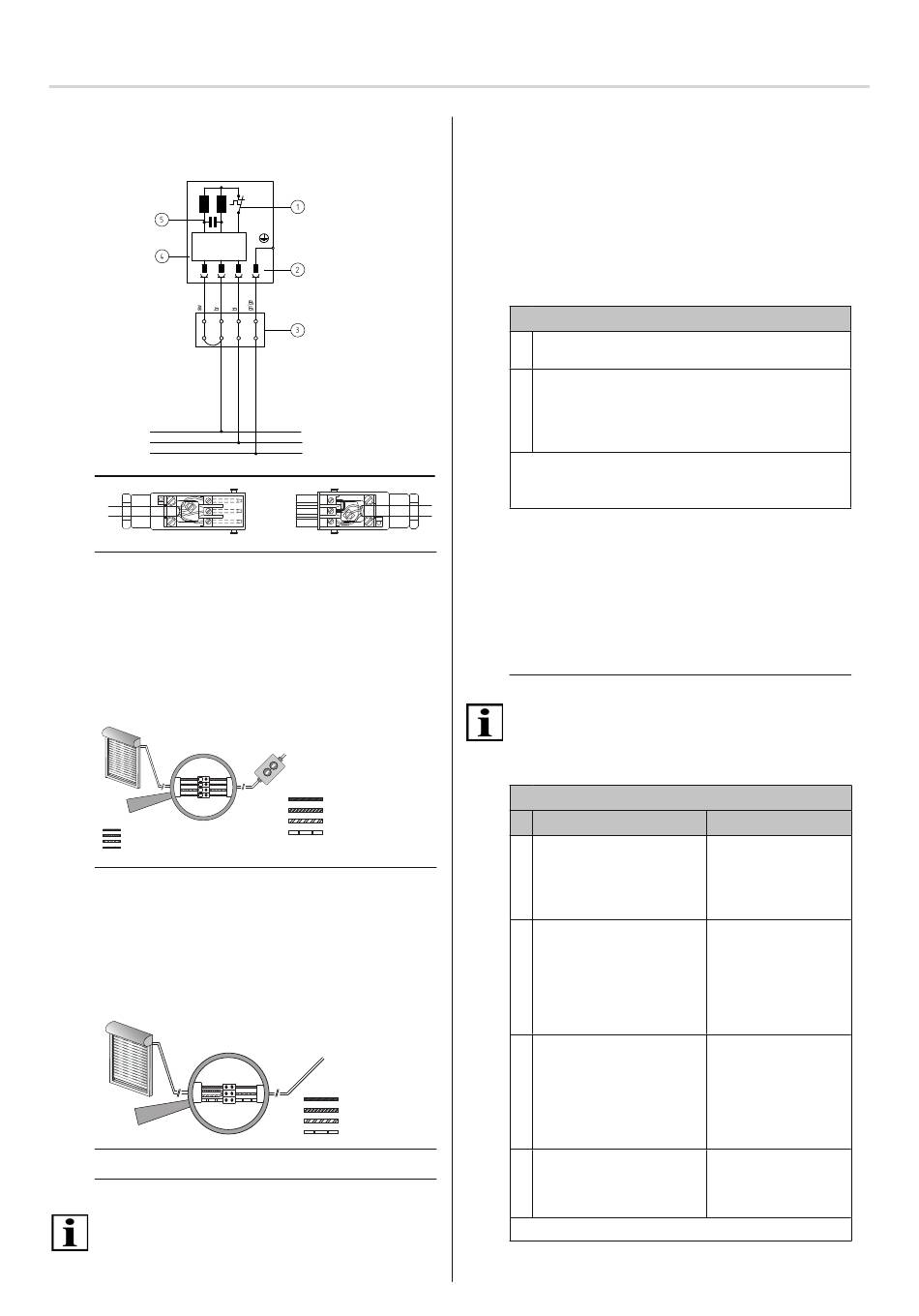

Fig. 5: Plan de câblage RolTop /D+ 868 230 V / 50 Hz et
pose du câble avec raccord enfi chable Hirschmann
STAS-3 (avec pont)
5.4
Mise en service
5.4.1 Raccordement pour câble de montage
Au lieu du raccordement fi xe, vous pouvez également, pour
faciliter le réglage utiliser le câble de montage elero. Ceci
n'est cependant pas nécessaire.
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
Fig. 6: Raccordement pour câble de montage
5.4.2 Raccordement radio (mode émetteur)
La mise en service avec l'émetteur mural/manuel elero
(apprentissage d'un émetteur elero pour le mode radio du
RolTop /D+ 868) est effectuée suivant la description corres-
pondante („Apprentissage émetteur") de l'émetteur elero.
Voir également chapitre 5.5 „Apprentissage émetteur".
Fig. 7: Raccordement radio (mode émetteur)
Important
Une fois le montage de l'entraînement abouti, l'entraîne-
ment doit être déplacé au total 3 fois vers la position fi nale
basse et 3 fois dans la position fi nale haute. L'entrainement
doit s'arrêter chaque fois de lui-même.
1 Thermostat
2 Prise de l'appareil
3 Boîte de dérivation
(en dehors du caisson de volets
roulants)
4 Système électronique
5 Condensateur
3
2
1
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
(1)
Blau (Neutralleiter)
(2)
Schwarz
(3)
Braun
Grün-gelb
© elero GmbH
La protection du tablier ne s'adapte à ce dernier qu'après
un déplacement complet et ininterrompu vers le haut et vers
le bas.
5.4.3 Modifi er/Effacer les positions fi nales
Il n'est pas possible de modifi er / effacer une seule position
fi nale, mais uniquement de la paire (position fi nale basse et
haute en même temps).
Suite à une brève coupure réseau, le moteur est prêt à
l'effacement durant 5 minutes.
Modifi er/Effacer les positions fi nales
1
Rétablir l'alimentation en tension après la coupure
réseau.
2
Appuyez simultanément dans une position centrale
du tablier avec le câble de montage ou l'émetteur
apprenti les deux touches directionnelles (▲ et ▼)
et maintenez-les appuyées jusqu'à ce que le moteur
fasse un aller retour rapide.
La suppression du paramétrage des postions fi nales est
terminée.
Les positions fi nales peuvent être réglées à nouveau.
5.4.4 Programmer et/ou effacer d'autres
positions du tablier
Programmer et/ou effacer une position intermédiaire :
voir le manuel de l'émetteur elero.
Programmer et/ou effacer une position intermédiaire :
voir le manuel de l'émetteur elero.
5.5
Programmation de l'émetteur
Important
Conditions : Le moteur se trouve en mode radio comman-
dé.
►Si les positions fi nales ne sont pas programmées, le
tablier se détachera de l'arbre d'enroulement.
Programmation du (premier) émetteur
Procédure
1
Couper et rallumer la ten-
sion réseau
2
Appuyer pendant env. 1sur
la touche d'apprentissage P
de l'émetteur à programmer.
3
Dès que le tablier entame
une montée (max. 1 sec.),
appuyez sur la touche
MONTÉE ▲ .
4
Dès que le tablier entame
une descente (max. 1 sec.),
appuyez sur la touche DES-
CENTE▼ .
Le (premier) émetteur est programmé.
Résultat
Le moteur est ensuite
prêt à la programma-
tion
pour une durée de 5
minutes.
La lampe témoin s'al-
lume L'entraînement
est alors pendant env.
2 minutes) en mode
apprentissage (dépla-
cements de montée/
descente).
La lampe témoin s'al-
lume brièvement. Le
tablier s'arrête briè-
vement, poursuit sa
course, s'arrête puis
se déplace dans la
direction Descente.
La lampe témoin s'al-
lume brièvement. Le
moteur s'arrête.
DE | 5
