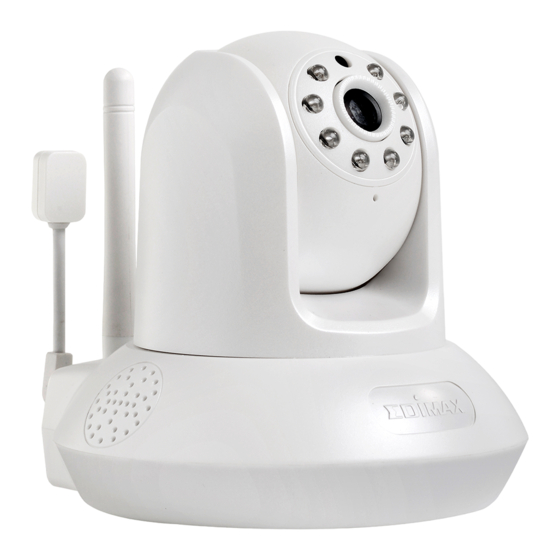

IC-7113W
Manuel Utilisateur
11-2015 / v2.0

Publicité

Table des Matières
loading

Sommaire des Matières pour Edimax IC-7113W

  • Page 1 IC-7113W Manuel Utilisateur 11-2015 / v2.0...
  • Page 2 (www.gnu.org) and LPGL (www.gnu.org) Websites to view the terms of each license. The GPL Code and LGPL Code used in Edimax products are distributed without any warranty and are subject to the copyrights of their authors. For details, see the GPL Code and LGPL Code licenses. You can download the firmware-files at http://www.edimax.com...
  • Page 3: Table Des Matières

    I. Informations sur le produit ..............6 I-1. Contenu de l'emballage ....................... 6 I-2. Pré-requis système ......................7 I-3. État du voyant ........................8 I-4. Étiquette du produit ......................9 I-5. Réinitialiser ........................10 I-6. Panneau arrière ........................ 11 II. Installation de la caméra ..............12 II-1.
  • Page 4 IV-4-1-2. Zone de détection ....................67 IV-4-1-3. Paramétrage Programmation .................. 69 IV-4-2. Détection du son ......................71 IV-4-2-1. Détection du son ..................... 71 IV-4-3. Notification ........................74 IV-4-3-1. Paramétrage des e-mails ..................74 IV-4-3-2. FTP .......................... 77 IV-4-3-3. Push ........................78 IV-5.
  • Page 5 VI-3-2-2. Paramétrage e-mail ....................122 VI-3-2-3. Sécurité......................... 124 VI-3-2-4. A propos ....................... 126 VI-4. Modifier la disposition de l'affichage ................127 VI-5. Mode plein écran ......................130 VI-6. Scan ..........................131 VI-7. Zoom avant/arrière ......................132 VI-8. Orientation horizontale et verticale ................133 VI-9.
  • Page 6: Informations Sur Le Produit

    I. Informations sur le produit I-1. Contenu de l'emballage CD-ROM IC-7113W Pied de Adaptateur Câble fixation secteur Ethernet...
  • Page 7: I-2. Pré-Requis Système

    I-2. Pré-requis système - Intel Pentium 4 2,4 GHz (supérieur ou équivalent) - Carte VGA (1024 x 768 ou supérieure) - Lecteur CD-ROM - Un disque dur d'un espace minimum de 128Mo (256 Mo sont recommandés) - Windows XP, Vista, 7, 8 ou supérieur - Un navigateur Internet (Internet Explorer 8, Firefox 3,6, Chrome 10, Opera 11, Safari 5 ou supérieurs)
  • Page 8: État Du Voyant

    I-3. État du voyant Couleur du État du Descriptif voyant voyant La caméra réseau n'est pas connectée à Allumé Internet. Clignote La caméra démarre ou se réinitialise aux rapidement paramètres d'usine par défaut. Rouge Clignote lentement (1 La caméra est en mode Installation. fois par seconde) La caméra réseau est connectée à...
  • Page 9: I-4. Étiquette Du Produit

    I-4. Étiquette du produit L'étiquette du produit située sous la caméra réseau indique le numéro de série, l'adresse MAC, l'ID Cloud et la configuration SSID de votre caméra réseau. L'adresse MAC et l'ID du Cloud sont identiques pour une question de commodité.
  • Page 10: I-5. Réinitialiser

    I-5. Réinitialiser Si vous rencontrez des problèmes avec votre caméra réseau, vous pouvez réinitialiser ses paramètres d'usine par défaut. Cette opération réinitialise tous les paramètres aux valeurs par défaut. Maintenez enfoncée la touche WPS/Réinitialisation sur le panneau arrière pendant au moins 10 secondes. Relâchez le bouton lorsque le voyant clignote rapidement rouge.
  • Page 11: I-6. Panneau Arrière

    I-6. Panneau arrière Antenne Capteur environnement Port LAN WPS / Logement Réinitialisation Voyant Port microSD d'alimentati on 12 V 1 A...
  • Page 12: Ii. Installation De La Caméra

    II. Installation de la caméra Le SSID unique de votre caméra réseau est indiqué sur l'étiquette du produit qui se trouve sur le boî tier de l'unité intérieure principale. Il est composé de "EdiView.Setup**", ** étant les deux derniers caractères de l'adresse MAC unique de votre caméra.
  • Page 13 Un dossier du nom de "Music" est automatiquement créé lorsque vous insérez une nouvelle carte microSD dans la caméra réseau. Consultez la section IV-3-1. pour obtenir plus d'informations. Vous devez alors connecter votre caméra réseau à votre réseau. Cela est réalisable de trois façons simples : A.
  • Page 14 B. Utilisation de l'application EdiLife.
  • Page 15: Ii-1. Application Edilife

    II-1. Application EdiLife Utilisez un Smartphone ou une tablette pour rechercher, télécharger et installer l'application EdiLife sur Google Play ou l'App Store. Pour les utilisateurs iOS, accédez aux paramètres Wi-Fi de votre iPhone et connectez-vous au SSID de votre caméra réseau (EdiView.Setup**) avant d'ouvrir l'application EdiLife..
  • Page 16 Les utilisateurs Android doivent sélectionner la prise intelligente dans la liste des périphériques sans fil disponibles et patienter un moment que l'application effectue la connexion. Appuyez sur Actualiser dans le coin supérieur droit si votre caméra n'est pas dans la liste. Pour plus de sécurité, saisissez un nouveau nom pour le périphérique et un mot de passe lorsque cela vous est demandé.
  • Page 17 Sélectionnez votre réseau Wi-Fi dans la liste puis saisissez votre mot de passe Wi-Fi. Cliquez sur OK pour continuer. Appuyez sur Actualiser dans le coin supérieur droit si votre réseau Wi-Fi n'est pas dans la liste. Patientez un moment pendant que votre caméra se connecte en Wi-Fi. Lorsque l'écran Configuration terminée est affiché, cliquez sur l'icône LIVE ou appuyez sur la flèche pour continuer.
  • Page 18 La configuration est terminée. Le voyant de la caméra doit être allumé et vert. Votre caméra doit alors est listée sur l'écran d'accueil de EdiLife. Appuyez sur votre caméra pour voir le stream en direct chaque fois que vous êtes connecté à Internet. Vous pouvez configurer les paramètres et les fonctions de votre caméra en utilisant les icônes sous l'image en direct.
  • Page 19: Ii-2. Ediview Finder

    II-2. EdiView Finder Assurez-vous que votre ordinateur est connecté au même routeur que la caméra réseau en utilisant un câble Ethernet. II-2-1. Windows Insérez le CD fourni dans votre lecteur de CD-ROM et si l'utilitaire de configuration ne s'ouvre pas automatiquement, recherchez et ouvrez le fichier "Autorun.exe"...
  • Page 20 Lorsque l'installation est terminée, sélectionnez "Lancer l'utilitaire EdiView Finder" avant de cliquer sur "Terminer". Vous pouvez aussi effectuer un double clic sur l'icône "EdiView Finder Utility" sur votre bureau pour lancer EdiView Finder.
  • Page 21 EdiView Finder énumère toutes les caméras détectées sur votre réseau local, ainsi que le nom, le modèle, l'adresse IP et l'adresse MAC de chaque caméra. Cliquez sur l'icône de recherche pour actualiser la liste si votre caméra n'est pas affichée. L'adresse IP de la caméra réseau est affichée sur cet écran.
  • Page 22 Si vous choisissez "Non", passez à l'étape 10. La IC-7113W est une caméra sans fil, vous pouvez choisir "Oui" pour configurer votre connexion sans fil. Sélectionnez votre réseau sans fil dans la liste et saisissez le mot de passe correct dans le champ "Mot de passe"...
  • Page 23 Débranchez le câble Ethernet de votre caméra réseau et cliquez sur "Suivant". Veuillez patienter un instant pour que la caméra détecte la connexion. Lorsque la connexion est détectée comme indiqué ci-dessous, cliquez sur "Suivant". Saisissez un nom et un mot de passe pour votre caméra. Le mot de passe sera utilisé...
  • Page 24 L'écran suivant indique que la configuration est terminée. La caméra est opérationnelle et prête à l'emploi. Cliquez sur "OK" ou cliquez sur l'URL pour afficher une fenêtre d'aperçu avec le stream en direct provenant de votre caméra.
  • Page 25: Ii-2-2. Mac

    Insérez le CD fourni dans votre lecteur de CD-ROM et ouvrez le dossier "Mac". Copiez le fichier "EdiView Finder" sur le bureau et effectuez un double clic sur l'icône pour ouvrir EdiView Finder. EdiView Finder est également disponible en téléchargement sur le site Internet d'Edimax : http://www.edimax.com/EdiViewFinder.htm...
  • Page 26 EdiView Finder énumère toutes les caméras détectées sur votre réseau local, ainsi que le nom, le modèle, l'adresse IP et l'adresse MAC de chaque caméra. Cliquez sur l'icône de recherche pour actualiser la liste si votre caméra n'est pas affichée. L'adresse IP de la caméra réseau est affichée sur cet écran.
  • Page 27 Saisissez un nom et un mot de passe pour votre caméra. Le mot de passe sera utilisé pour vous connecter à la caméra à distance à l'aide de son ID Cloud, l'interface Internet ou l'application EdiLife pour Smartphone. Cliquez sur "Suivant" pour continuer. L'écran suivant indique que la configuration est terminée.
  • Page 28 Pour configurer la connexion sans fil de votre caméra réseau, consultez la section IV-1-2. Sans fil...
  • Page 29: Ii-2-3. Utilisation De Ediview Finder

    II-2-3. Utilisation de EdiView Finder Vous pouvez également utiliser EdiView Finder pour trouver l'adresse IP de votre caméra réseau, voir la diffusion en direct ou modifier l'adresse IP de la caméra réseau. Effectuez en double-clic sur l'icône TV à droite dans la fenêtre contextuelle pour voir les images en direct ou cliquez sur l'icône de la clé...
  • Page 30 EditView Finder localise votre caméra réseau à condition que vous soyez dans le même réseau local. Les utilisateurs d'une adresse IP fixe qui peuvent utiliser un sous réseau d'adresse IP différent vers la caméra réseau peuvent également localiser la caméra réseau grâce EdiView Finder.
  • Page 31: Ii-3. Wps (Configuration Wi-Fi Protégée)

    II-3. WPS (configuration Wi-Fi protégée) Le bouton WPS (Configuration Wi-Fi protégée) est une solution rapide et simple d'établir une connexion sans fil sécurisée entre votre caméra réseau et votre routeur/point d'accès sans fil. Maintenez enfoncé le bouton WPS sur votre routeur/point d'accès sans fil pendant la durée nécessaire à...
  • Page 32 Les appareils établissent alors une connexion sans fil sécurisée. Le voyant reste allumé vert pendant deux minutes pour indiquer que la connexion WPS a réussi.
  • Page 33: Iii. Support De Fixation

    III. Support de fixation Un support est fourni avec votre caméra réseau. Le support doit être assemblé. Le support permet de fixer la caméra réseau au mur. La caméra peut être posée sur une surface plate sans le support. Fixez le support fourni au mur en utilisant les vis fournies comme indiqué ci-dessous : Fixez le dessous de la caméra réseau sur le support et vissez-le en place, comme indiqué...
  • Page 34: Iv. Interface De Gestion Internet

    IV. Interface de gestion Internet Lorsque vous utilisez le même réseau local que votre caméra, vous pouvez utiliser l'interface de gestion Internet pour visualiser et configurer la caméra et pour utiliser les fonctions de la caméra comme le lecteur musical et le capteur de température et d'humidité.
  • Page 35 Il peut vous être demandé d'autoriser l'exécution du complément Java. Veuillez cliquer sur le message indiquant "Cliquer ici" puis cliquez sur "Exécuter le complément". Si d'autres avertissements/invites de sécurité apparaissent, merci de sélectionner "Exécuter" ou "Autoriser" ou une action similaire en fonction de votre navigateur.
  • Page 36 Pour les utilisateurs d'ordinateurs, l'écran "Vue en direct" est affiché comme montré ci-dessous. Sur l'écran de visualisation de l'image en direct vous pouvez voir le stream en direct de votre caméra et utiliser les icônes de gauche pour pivoter, basculer ou prendre des clichés et effectuer des enregistrements.
  • Page 37 Cliché Permet de sauvegarder un cliché (image) ou la vue actuelle de la caméra réseau. Il vous est demandé de sélectionner l'emplacement où sauvegarder l'image. Enregistrer Permet d'enregistrer une vidéo. Il vous est demandé de sélectionner l'emplacement où sauvegarder l'enregistrement. L'icône est bleue pendant l'enregistrement, cliquez à...
  • Page 38 Cochez les cases pour inclure les morceaux à la playlist et cliquez sur "Sauvegarder". La playlist peut contenir six morceaux au maximum dont le morceau par défaut stocké dans la caméra réseau. Pour ajouter d'autres morceaux (jusqu'à cinq), accédez à "Audio > Paramètres Musique"...
  • Page 39 Minuterie Permet de paramétrer le temps d'utilisation des fonctions "Aléatoire" et "Répétition". Choisissez entre 0, 5, 15, 30 ou 60 minutes pour poursuivre la lecture de la musique pendant cette durée. Sélectionnez "Configurer" en haut au centre et utilisez le menu en bas à gauche pour naviguer vers les divers paramètres de la caméra réseau.
  • Page 40: Iv-1. Basique

    IV-1. Basique Le menu "Basique" ouvre un sous-menu avec huit catégories de paramètres pour le fonctionnement de base de votre caméra réseau. Sélectionnez une catégorie et référez-vous au chapitre approprié.
  • Page 41: Iv-1-1. Réseau

    IV-1-1. Réseau Les paramètres du réseau sont affichés sur cette page, comme montré ci- dessous. Vous pouvez configurer votre caméra réseau pour recevoir de manière dynamique une adresse IP locale de la part du serveur DHCP de votre routeur ou vous pouvez spécifier une adresse IP locale fixe pour votre caméra réseau.
  • Page 42 Type de réseau Sélectionnez "DHCP" pour attribuer automatiquement une adresse IP à votre caméra réseau à partir de votre routeur, ou "IP Fixe" pour paramétrer manuellement une adresse IP fixe en utilisant les champs ci- dessous. Adresse IP Si vous utilisez une IP fixe, spécifiez ici une adresse IP qui sera l'adresse IP de votre caméra réseau.
  • Page 43: Iv-1-2. Sans Fil

    IV-1-2. Sans fil La page Sans fil vous permet de configurer les paramètres pour la connexion sans fil de votre caméra réseau. Pour les utilisateurs de Windows, il faut que votre connexion sans fil ait déjà été configurée à l'aide de EdiView Finder, mais vous pouvez toujours, au besoin, utiliser cette page pour revoir les paramètres.
  • Page 44: Iv-1-2-1. Smartphone

    IV-1-2-1. Smartphone Sélectionnez "Basique" dans le menu de gauche, puis sélectionnez "Sans fil". Configurez les paramètres sans fil A – E indiqués dans le tableau ci- dessous :...
  • Page 46 Sélectionnez "Activer" pour activer la connexion Connexion sans fil sans fil. Cliquez sur "Actualiser" pour afficher tous les Réseau disponible (1) réseaux Wi-Fi disponibles. Sélectionnez votre réseau Wi-Fi dans la liste. Il s'agit Réseau disponible (2) du réseau sans fil auquel votre caméra va se connecter.
  • Page 47: Iv-1-2-2. Ordinateur

    IV-1-2-2. Ordinateur Configurez les paramètres sans fil A – E indiqués dans le tableau ci- dessous : Sélectionnez "Activer" pour activer la connexion Connexion sans fil sans fil. Cliquez sur "Actualiser" pour afficher tous les Réseau disponible réseaux Wi-Fi disponibles. Sélectionnez votre réseau Wi-Fi dans la liste.
  • Page 48: Iv-1-2-3. Wps

    paramètres sauvegarder vos paramètres. Après avoir sauvegardé les paramètres, débranchez le câble Ethernet de votre caméra réseau. Votre caméra doit maintenant être connectée à votre réseau Wi-Fi. IV-1-2-3. Le protocole WPS (Configuration WI-FI protégée) est un moyen rapide et facile de configurer les connexions sans fil entre deux périphériques compatibles.
  • Page 49: Iv-1-3. Dns Dynamique

    IV-1-3. DNS dynamique Le DNS dynamique (DDNS) est un service nom d'hôte-vers-IP pour les utilisateurs d'IP dynamique. Si votre fournisseur de service Internet n'a pas émis d'adresse IP fixe, vous pouvez utiliser un fournisseur DNS dynamique tiers pour rediriger votre adresse IP actuelle vers une adresse IP fixe. Il existe plusieurs services DDNS gratuits ou payants sur Internet, merci d'utiliser les informations fournies par votre fournisseur DDNS pour configurer les paramètres de cette page.
  • Page 50: Iv-1-4. Rtsp

    IV-1-4. RTSP Le protocole de Streaming en temps réel (RTSP) active l'utilisation de la caméra réseau avec un serveur de streaming multimédia. Saisissez les paramètres RTSP nécessaires. Port RTSP Saisissez le port RTSP. Chemin RTPS MJPEG Saisissez le chemin RTPS MJPEG. Chemin RTPS H.264 Saisissez le chemin RTPS H.264 High (HD)
  • Page 51: Iv-1-5. Date Et Heure

    IV-1-5. Date et Heure Vous pouvez paramétrer et régler l'heure et la date Système de la caméra réseau sur cette page. La conservation d'une heure système correcte est particulièrement importante pour l'organisation/la lecture des vidéos enregistrées. Mode Sélectionnez "NTP" ou "Paramétrage Manuel".
  • Page 52: Iv-1-6. Utilisateurs

    IV-1-6. Utilisateurs En plus du compte Administrateur par défaut, vous pouvez configurer plusieurs comptes de connexion à la caméra réseau différents, avec deux niveaux d'accès différents - Opérateur et Invité. Les comptes Opérateurs peuvent configurer partiellement les fonctions de la caméra réseau de la même manière que le compte Administrateur, alors que les comptes Invités ne peuvent que voir les images de la caméra.
  • Page 53 passe confirmation. Droits Sélectionnez les droits des utilisateurs : Les Opérateurs peuvent voir les vidéos et configurer certains paramètres alors que les Invités ne peuvent que voir les vidéos. Ajouter Ajouter un nouvel utilisateur Modifier Sauvegarder les modifications d'un utilisateur existant, sélectionné.
  • Page 54: Iv-1-7. Upnp

    IV-1-7. UPnP L'UPnP est un ensemble de protocoles réseau qui permet aux périphériques réseau de communiquer et d'établir automatiquement des configurations de travail interactives. Lorsqu'il est activé, les ordinateurs Windows peuvent automatiquement découvrir la caméra réseau sur le réseau local. La caméra réseau prend également en charge le IGD.
  • Page 55: Iv-1-8. Bonjour

    IV-1-8. Bonjour Bonjour est une fonctionnalité des ordinateurs Mac qui permet au navigateur Internet Safari de découvrir les périphériques et les services du réseau local et qui fournit un raccourci pour un accès rapide. Lorsqu'elle est activée, les utilisateurs Safari du réseau local peuvent trouver un raccourci vers la caméra réseau sous le menu "Bonjour"...
  • Page 56: Iv-2. Vidéo

    IV-2. Vidéo Le menu 'Vidéo" comprend trois catégories pour la configuration des paramètres vidéos de la caméra réseau. Sélectionnez un élément du sous-menu et référez-vous au chapitre approprié suivant.
  • Page 57: Iv-2-1. Paramètres Vidéo

    IV-2-1. Paramètres vidéo La page "Paramètres Vidéo" vous permet de modifier la résolution de la caméra réseau et les paramètres de fréquences d'images pour différents profils : HD, SD, Small (mobile) & MJPEG. Résolution H264 Sélectionnez la résolution vidéo H264 à partir du menu déroulant.
  • Page 58 maximum vidéos H264, à partir du menu déroulant. Un plus haut débit donne une vidéo plus détaillée mais nécessite une plus large bande passante. Le débit est précis±20%. Résolution MJPEG Sélectionnez la résolution vidéo MJPEG à partir du menu déroulant. Une plus haute résolution donne une vidéo plus détaillée mais nécessite une plus large bande passante.
  • Page 59: Iv-2-2. Aspect De L'image

    IV-2-2. Aspect de l'image La page "Aspect de l'image" vous permet de régler les différents paramètres liés à l'apparence de l'image de votre caméra réseau en utilisant les curseurs montrés ci-dessous. Luminosité/Contraste/ Cliquez et faites glisser le levier bleu pour Saturation/ modifier la valeur de chaque catégorie en Netteté/...
  • Page 60: Iv-2-3. Vision Nocturne

    IV-2-3. Vision nocturne La Vision nocturne permet à votre caméra réseau de capturer des images dans un environnement sombre en utilisant les LED IR. La commutation automatique est une fonction qui détecte le niveau d'éclairage de l'environnement de votre caméra réseau et qui passe automatiquement en vision nocturne si la lumière est faible.
  • Page 61: Iv-3. Audio

    IV-3. Audio La caméra réseau dispose d'une fonction audio permettant de lire de la musique depuis une carte microSD. Configurez les paramètres en utilisant la page "Paramètres Musique" : IV-3-1. Paramètres Musique Lorsque vous insérez une carte microSD dans la caméra réseau, un dossier du nom de "Music"...
  • Page 62 3. Utilisez les cases à cocher pour sélectionner les fichiers musicaux et cliquez sur "Ajouter à la playlist" pour ajouter les fichiers sélectionnés à la liste. Les fichiers musicaux peuvent alors être utilisés avec le lecteur musical de l'écran "Vue en direct" : Cliquez sur l'icône de la playlist pour ouvrir le menu :...
  • Page 63: Iv-4. Événements

    Cochez les cases pour inclure les morceaux à la playslist et cliquez sur "Sauvegarder". La playlist peut contenir six morceaux au maximum dont le morceau par défaut stocké dans la caméra réseau. IV-4. Événements Sélectionnez un élément du menu "Événements" et référez-vous au chapitre approprié...
  • Page 65 Détection de Active ou désactive la fonction de détection mouvements de mouvements de votre caméra réseau. Intervalle de Une fois le mouvement détecté, la caméra détection réseau ne détecte plus les mouvements pendant cette durée. Par exemple, l'utilisation d'un "Intervalle de détection" de 20 secondes indique qu'après qu'un mouvement a été...
  • Page 66 vidéo...
  • Page 67: Iv-4-1-2. Zone De Détection

    IV-4-1-2. Zone de détection Lorsque vous utilisez la fonction détection de mouvements de la caméra réseau, vous pouvez spécifier la zone de la vidéo où la caméra réseau doit être sensibilisée aux mouvements. Les mouvements en dehors de la zone de détection seront ignorés par la caméra réseau.
  • Page 68 (redimensionner) du cadre. Sensibilité Réglez le niveau de sensibilité de la détection de mouvements pour chaque zone. Une plus haute valeur déclenchera l'alarme lors d'un mouvement mineur dans la vidéo et vice- versa. Vous pouvez réduire le niveau de sensibilité si vous recevez des notifications d'événements inutiles.
  • Page 69: Iv-4-1-3. Paramétrage Programmation

    IV-4-1-3. Paramétrage Programmation La fonction de détection de mouvements de la caméra peut être programmée pour être active à des heures et des jours définis. Sélectionnez "Activer" pour activer cette fonction puis définissez à quelles heures la détection de mouvements de la caméra sera active en utilisant le tableau ci-dessous. Pour chacun des jours, cliquez et faites glisser la frise horaire jusqu'à...
  • Page 70 Supprimer Supprime le bloc d'enregistrement bleu sur la zone horaire. Tout supprimer Supprime tous les blocs d'enregistrement bleus sur la zone horaire. Tout sélectionner Sélectionne tous les blocs d'enregistrement bleus. Stocker Stocke les paramètres d'enregistrement sur la zone horaire.
  • Page 71: Iv-4-2. Détection Du Son

    IV-4-2. Détection du son IV-4-2-1. Détection du son La caméra réseau dispose d'une fonction de détection sonore et de nombreuses options pour la notification des événements. Lorsqu'un son est détecté, il est défini comme un "événement" et la caméra enregistre pendant une durée spécifiée.
  • Page 73 Détection du son Activer ou désactiver la fonction de détection sonore de votre caméra réseau Intervalle de Une fois le son détecté, la caméra réseau ne détection détecte plus les sons pendant cette durée. Par exemple, l'utilisation d'un "Intervalle de détection"...
  • Page 74: Iv-4-3. Notification

    Niveau sonore Réglez le niveau sonore qui déclenchera un événement de détection. Ajustez le curseur vers le haut/bas au niveau sonore désiré. L'affichage vertical à gauche du curseur indique le niveau sonore actuel relevé par le micro intégré de la caméra. IV-4-3.
  • Page 75 automatiquement. Serveur SMTP Saisissez le nom d'hôte ou l'adresse IP du serveur SMTP pour l'expéditeur de l'e-mail. Cette information peut vous être fournie par votre fournisseur de messagerie. Port SMTP Saisissez le numéro du port SMTP de l'expéditeur de l'e-mail. La plupart des serveurs SMTP utilisent le port 25 mais certains utilisent des connexions cryptées avec le numéro de port 465.
  • Page 77: Iv-4-3-2. Ftp

    IV-4-3-2. Les enregistrements d'événements (mouvements ou sons détectés) peuvent être envoyés à un serveur FTP désigné. Cette fonction doit être activée dans les paramètres "Détection de Mouvements" ou "Détection sonore" du menu "Événements". Saisissez les informations nécessaires concernant votre serveur FTP comme illustré ci-dessous. Serveur FTP Saisissez l'adresse IP ou le nom d'hôte du serveur FTP.
  • Page 78: Iv-4-3-3. Push

    IV-4-3-3. Push La caméra réseau peut envoyer des notifications push à votre smartphone si vous avez installé l'application EdiLife. Les notifications push peuvent être envoyées en fonction des événements de détection de mouvements et de détection sonore, ainsi que lorsque votre caméra se reconnecte à Internet après une déconnexion.
  • Page 79 Alerte du capteur Permet d'activer ou de désactiver les environnemental notifications push pour les alertes du capteur environnemental.
  • Page 80: Iv-5. Paramètres Stockage

    IV-5. Paramètres Stockage Le menu «Paramètres Stockage" vous permet de configurer les paramètres pour le stockage en local des événements/enregistrements de détection de mouvements ou sonore. Vous pouvez aussi configurer l'enregistrement programmé. IV-5-1. Dossier de stockage La caméra réseau peut stocker les enregistrements des événements de détection de mouvements et sonore sur un dispositif de stockage local : NAS ou MicroSD.
  • Page 81: Iv-5-2. Paramétrage Programmation

    IV-5-2. Paramétrage Programmation La caméra réseau peut être programmée pour enregistrer automatiquement à des jours et des heures définis. Sélectionnez "Activer" pour activer cette fonction puis définissez à quelles heures la caméra réseau devra enregistrer en utilisant le tableau ci-dessous. Pour chacun des jours, cliquez et faites glisser la frise horaire jusqu'à...
  • Page 82: Iv-5-3. Paramètres Nas

    IV-5-3. Paramètres NAS En cas d'utilisation d'un serveur NAS pour le stockage local, configurez les paramètres sur cette page en fonction de votre NAS. État Affiche l'état (connecté ou déconnecté) de votre caméra réseau et du serveur NAS.
  • Page 83: Iv-5-4. Paramètres Carte Sd

    IP NAS et ressources Saisissez l'adresse IP locale de votre NAS et le partagées chemin du dossier partagé pour stocker les enregistrements de votre caméra réseau. Notification en cas Activez ou désactivez les notifications par e- d'espace plein mail lorsque votre espace de stockage est plein.
  • Page 84 Le menu "Basique" vous permet de paramétrer le nom de la caméra et le mot de passe Administrateur et d'allumer ou d'éteindre les voyants en fonction de vos préférences. Démontez votre carte MicroSD en utilisant le bouton "Démonter" avant de retirer la carte de votre caméra réseau. État Affiche l'état de la carte MicroSD de votre caméra réseau : disponible ou non disponible.
  • Page 85: Iv-5-5. Gestion De Fichier

    mouvements ou sonore, référez-vous à "Événement Détection de mouvements/sonore". Formater la carte SD Cliquez pour formater votre carte MicroSD. Cette opération effacera toutes les données sur votre carte MicroSD. Démonter Cliquez pour démonter votre carte MicroSD de la caméra réseau. Cette opération est recommandée avant de retirer la carte MicroSD de la caméra.
  • Page 86 Retour Pour revenir à la page précédente dans le navigateur. Première page Pour revenir à la première page dans le navigateur. Page précédente Pour revenir à la page précédente dans le navigateur. Page suivante Pour passer à la page suivante dans le navigateur.
  • Page 87: Iv-6. Orientation Horizontale Et Verticale

    IV-6. Orientation horizontale et verticale La caméra réseau peut être orientée. Cette fonction peut être configurée en utilisant le menu "Pan & Tilt". Sélectionnez un élément du sous-menu et référez-vous au chapitre approprié suivant. IV-6-1. Paramètres d'orientation horizontale et verticale Réglez les paramètres de la fonction Pan &...
  • Page 88: Iv-6-2. Pré-Réglage

    ou désactivez le calibrage automatique. Heure du calibrage Paramétrez l'heure à laquelle la caméra doit auto quotidien s'auto-calibrer chaque jour lorsque le calibrage automatique est activé. Le calibrage automatique ne prend que quelques minutes. Calibrage manuel Cliquez ici pour commander à la caméra IP un calibrage automatique immédiat.
  • Page 89: Iv-6-3. Accueil

    Supprimer les Supprime les paramètres du pré-réglage paramètres sélectionné. Aperçu Affiche un aperçu de la position de la caméra réseau. Réglez la position en utilisant les flèches sous la fenêtre d'aperçu en fonction de vos préférence puis cliquez sur "Mémoriser les informations de position" (au- dessus) pour sauvegarder la position comme un pré-réglage sélectionné.
  • Page 90: Iv-7. Système

    IV-7. Système Le menu "Système" comprend trois catégories "Basique", "Avancé" et "Service Cloud". Sélectionnez une catégorie et suivez les chapitres appropriés pour obtenir plus d'informations. IV-7-1. Basique Le menu "Basique" vous permet de paramétrer le nom de la caméra et le mot de passe Administrateur et d'allumer ou d'éteindre les voyants en fonction de vos préférences.
  • Page 91: Iv-7-2. Avancé

    La page "Avancé" vous permet de mettre à jour le micro-programme de la caméra réseau, de sauvegarder ou de restaurer ses paramètres et de la réinitialiser ou de la redémarrer. Merci de consulter le site Internet Edimax pour obtenir le micro-programme le plus récent pour votre caméra réseau.
  • Page 92 cliquez sur "Charger" pour remplacer vos paramètres actuels. Redémarrer Cliquez sur "Redémarrer la caméra réseau" pour redémarrer la caméra réseau. Patientez alors quelques minutes le temps que la caméra réseau se remette en route après le redémarrage. Le redémarrage n'affecte pas la configuration en cours de la caméra.
  • Page 93: Iv-7-3. Service Cloud

    IV-7-3. Service Cloud Plug & View Edimax est une fonction qui vous permet de voir votre caméra réseau de façon déportée via un serveur Cloud (voir V. Myedimax.com). Vous pouvez ici activer ou désactiver cette fonction. IV-7-4. Capteur environnemental Votre caméra réseau est dotée d'un capteur environnemental qui peut capter les niveaux de température et d'humidité...
  • Page 94 Quand la Lorsque les alertes par e-mail sont activées température chute (ci-dessous), spécifiez une température au- sous dessous de laquelle l'alerte est déclenchée. Envoyer une alerte Permet d'activer ou de désactiver les alertes par e-mail par e-mail. Lorsque cette option est activée, vous devez configurer les paramètres e-mail dans Événements >...
  • Page 95: État

    IV-8 État Le menu "État" fournit des informations importantes sur l'état de la caméra réseau. Ces informations sont utiles pour le dépannage ou pour la configuration du réseau.
  • Page 96: Iv-8-1. Informations Système

    IV-8-1. Informations système Un résumé des informations système concernant la caméra réseau est affiché sur cette page, sous quatre catégories : Système, LAN, LAN sans fil et IGD (Transfert de port UPnP).
  • Page 97: Iv-8-2. Journal Système

    IV-8-2. Journal système Un journal système fournit des informations sur l'utilisation et les actions de la caméra réseau. Le journal système peut également être envoyé vers un serveur déporté pour y être archivé. Niveau journal Sélectionnez un niveau de détails pour le journal, allant de 0 à...
  • Page 98 avec les serveurs de journaux syslog. Serveur de journal Saisissez l'adresse IP ou le nom d'hôte du déporté serveur de journal que vous souhaitez utiliser.
  • Page 99: Iv-8-3. Journal Du Capteur Environnemental

    IV-8-3. Journal du capteur environnemental Le journal du capteur environnemental affiche les informations graphiques provenant du capteur environnemental toutes les heures pour les 48 heures précédentes et le journal texte ci-dessous affiche les informations de l'année précédente. Vous pouvez également cliquer sur "Exporter le fichier journal" pour sauvegarder le journal texte sous forme de fichier sur votre ordinateur.
  • Page 100: Myedimax.com

    V. Myedimax.com Vous pouvez utiliser l'ID Cloud Myedimax.com de votre caméra réseau pour surveiller votre caméra à distance en utilisant un navigateur Internet à partir de n'importe quelle connexion à Internet. Le voyant d'alimentation vert de la caméra réseau doit être allumé pour indiquer une connexion réussie au Cloud et pour que cette fonction marche.
  • Page 101 Il peut vous être demandé d'autoriser l'exécution du complément Java. Veuillez cliquer sur le message indiquant "Cliquer ici" puis cliquez sur "Exécuter le complément".
  • Page 102 Si d'autres avertissements/invites de sécurité apparaissent, merci de sélectionner "Exécuter" ou "Autoriser" ou une action similaire en fonction de votre navigateur. Saisissez le mot de passe de votre caméra (Mot de passe par défaut : 1234) et cliquez sur "OK" pour voir la diffusion en direct provenant de votre caméra réseau.
  • Page 103 La caméra réseau peut être actionnée et configurée en utilisant les icônes de la barre d'outils sous l'image. Pour configurer la caméra réseau, cliquez sur pour afficher la fenêtre du menu de configuration : Utilisez les curseurs pour modifier la luminosité, la saturation, la netteté, la qualité...
  • Page 104: Vi. 16 Channel Viewer Pour Windows

    VI. 16 Channel Viewer pour Windows Le logiciel de visualisation 16 Channel Viewer fourni vous donne un accès puissant aux fonctions de votre caméra réseau en plus de la capacité de visualiser et de gérer jusqu'à 16 caméra réseau en même temps. VI-1.
  • Page 105 Contrôlez l'emplacement d'installation et cliquez sur "Suivant" pour continuer. Cliquez sur "Suivant" pour continuer. Un résumé de votre installation est alors affichée. Merci de contrôler que tout est correct et cliquez sur "Installer' pour démarrer l'installation.
  • Page 106 Patientez alors un moment que l'installation soit terminée. Cliquez sur "Terminer" puis effectuez un double-clic sur l'icône "Logiciel de surveillance IPCam" sur votre bureau pour ouvrir le logiciel.
  • Page 108: Vi-2. Utiliser 16 Channel Viewer

    VI-2. Utiliser 16 Channel Viewer La résolution de votre écran doit être de "1024 x 768" pour que 16 Channel Viewer fonctionne correctement. Merci de paramétrer la résolution de votre écran à "1024 x 768". L'écran principal de 16 Channel Viewer est décrit ci-dessous : Zone d'affichage Langue vidéo...
  • Page 109 Zone d'affichage L'image en direct de 16 caméras peut être vidéo affichée dans cette zone. Langue Sélectionnez la langue à partir du menu déroulant si vous voulez modifier la langue d'affichage. Disposition de Modifiez la disposition de l'affichage de l'affichage l'image de la caméra (cliquez sur l'icône d'affichage pour modifier la disposition de l'affichage de la caméra).
  • Page 110 Configuration Configuration de la caméra et options Système générales Lecture Lit les fichiers vidéos sauvegardés. Une nouvelle fenêtre s'ouvre pour localiser les fichiers enregistrés. Cliché Prend un cliché de l'image de la caméra en cours. Affichage Messages Affiche tous les messages système. Fermer la fenêtre Arrête le logiciel de surveillance de la caméra (arrêter la...
  • Page 111: Vi-3. Configurer 16 Channel Viewer

    VI-3. Configurer 16 Channel Viewer VI-3-1. Ajouter une caméra/Configuration Caméra Afin de pouvoir utiliser le logiciel 16 Channel Viewer, vous devez configurer/ajouter chaque caméra que vous souhaitez connecter. Cliquez sur l'icône de la clé ( ), un menu contextuel apparaî t : Sélectionnez "Configuration Caméra"...
  • Page 112: Vi-3-1-1. Caméra

    VI-3-1-1. Caméra Sur l'onglet "Configuration Caméra" vous pouvez ajouter et configurer toutes les caméras que vous souhaitez connecter au logiciel de visualisation. Pour connecter une caméra au logiciel, vous devez saisir les informations demandées dans la boî te de dialogue "Configuration Caméra". Vous pouvez le faire de façon automatique en sélectionnant votre caméra dans la liste de la boî...
  • Page 113 dialogue "Rechercher Caméra". Sélectionner Sélectionnez une caméra listée dans la boî te "Rechercher Caméra" et cliquez sur le bouton "Sélectionner" pour remplir tous les paramètres de la caméra sélectionnée dans chacun des champs de la boî te "Configuration Caméra". Actualiser Actualise la liste des caméras de votre réseau local.
  • Page 114: Vi-3-1-2. Enregistrement Programmé

    VI-3-1-2. Enregistrement programmé Vous pouvez programmer votre caméra réseau pour qu'elle enregistre automatiquement en fonction des programmations hebdomadaires ou de programmations uniques.
  • Page 115 Canal Sélectionnez le nombre de canaux que vous souhaitez paramétrer. Programmations Vous pouvez spécifier une programmation uniques unique pour une caméra sélectionnée ; cette programmation ne sera exécutée qu'une seule fois. Nouveau (Programmations uniques) Merci de spécifier la durée de cette programmation unique (la date et l'heure de "Début"...
  • Page 116 Vous pouvez définir un programme d'enregistrement hebdomadaire pour les heures et les jours spécifiés. Cochez les jours à inclure dans le programme et définissez l'heure de début et de fin journalière dans les champs "De" et "À" (format HH:MM:SS). Le bouton "Enregistrement continu"...
  • Page 117: Vi-3-1-3. Audio

    VI-3-1-3. Audio Pour les caméras prenant l'audio en charge, vous pouvez utiliser cet onglet pour décider si vous souhaitez entendre l'audio capturé par une caméra sélectionnée. Canal Sélectionnez le nombre de canaux que vous souhaitez paramétrer. Audio Muet Cochez cette case et le logiciel de surveillance de la caméra réseau n'émettra pas l'audio capturé...
  • Page 118: Vi-3-1-4. Enregistrement Des Mouvements

    VI-3-1-4. Enregistrement des mouvements La caméra réseau dispose d'une fonction de détection de mouvements et de nombreuses options pour la notification des événements. Sur cette page, vous pouvez activer ou désactiver la détection de mouvements et paramétrer la caméra pour qu'elle envoie un Email ou qu'elle déclenche une alarme si un mouvement est détecté.
  • Page 119 Longueur de la Sélectionnez à partir du menu déroulant, la vidéo durée, en secondes, pendant laquelle la caméra enregistre lorsqu'un mouvement a été détecté. Déclencher une Envoie une alarme quand un mouvement a alarme lorsqu'un été détecté par la caméra. mouvement est déclenché...
  • Page 120: Vi-3-2. Options Générales

    VI-3-2. Options générales Cliquez sur l'icône de la clé ( ) et un menu contextuel apparaî t : Lorsque vous sélectionnez "Options générales" merci de vous référer au chapitre suivant approprié : VI-3-2-1. Général Tous les paramètres généraux, comme le répertoire de stockage des fichiers et les espaces d'enregistrement peuvent être paramétrés ici.
  • Page 121 Paramètres de Utilisez les boutons "Nouveau", "Modifier" et stockage vidéo "Supprimer" pour définir le dossier de stockage vidéo local. L'espace disponible dans le dossier spécifié est alors affiché. Durée du scan Définit la période de pause entre chaque permutation de caméra lorsque vous activez la fonction "Scan".
  • Page 122 VI-3-2-2. Paramétrage e-mail Si vous configurez votre caméra réseau pour envoyer des notifications par e- mail en cas d'événements de détection de mouvements (voir VI-3-1-4. Détection de mouvements), vous devez configurer les paramètres de l'e-mail ici. Objet E-mail Spécifiez l'objet de l'e-mail de notification que vous recevrez.
  • Page 123 mail. Adresse Email de Spécifiez l'adresse e-mail à laquelle sera l'expéditeur envoyé l'e-mail de notification. Serveur SMTP Saisissez l'adresse IP ou le nom d'hôte du serveur SMTP pour l'e-mail de l'expéditeur. Votre FAI peut vous fournir cette information si vous n'êtes pas sûr. Port SMTP Spécifiez ici l'adresse IP ou le nom d'hôte du serveur SMTP que vous souhaitez utiliser.
  • Page 124: Vi-3-2-3. Sécurité

    VI-3-2-3. Sécurité Vous pouvez définir un mot de passe pour protéger le logiciel 16 channel viewer. Lorsqu'il est activé, le mot de passe est demandé à chaque ouverture du logiciel 16 channel viewer. Pour paramétrer le mot de passe, merci d'utiliser l'onglet "Sécurité" dans le menu "Options générales"...
  • Page 125 Désactiver Aucun mot de passe n'est requis si l'option est désactivée. Mot de Passe Saisissez ici le mot de passe que vous souhaitez utiliser. Confirmer le mot de Saisissez ici à nouveau le mot de passe que passe vous souhaitez utiliser. Lorsque vous ouvrez le logiciel 16 channel viewer, il vous est demandé...
  • Page 126: Vi-3-2-4. A Propos

    VI-3-2-4. A propos L'onglet "A propos" affiche le numéro de version du logiciel.
  • Page 127: Vi-4. Modifier La Disposition De L'affichage

    VI-4. Modifier la disposition de l'affichage Le logiciel de surveillance de cette caméra réseau dispose de huit dispositions différentes : Chaque disposition affiche un nombre différent de caméras selon différents agencements. Cliquez sur l'icône qui représente votre disposition préférée pour que la zone d'affichage de la vidéo change en conséquence. Style de disposition Affiche la vidéo d'une seule caméra.
  • Page 128 3 : 6 caméras Style de disposition Affiche la vidéo de 8 caméras. 4 : 8 caméras Style de disposition Affiche la vidéo de 9 caméras. 5 : 9 caméras Style de disposition Affiche la vidéo de 10 caméras. 6 : 10 caméras...
  • Page 129 Style de disposition Affiche la vidéo de 13 caméras. 7 : 13 caméras Style de disposition Affiche la vidéo de 16 caméras. 8 : 16 caméras...
  • Page 130: Vi-5. Mode Plein Écran

    VI-5. Mode plein écran Cliquez sur le bouton "Plein écran" pour passer au mode d'affichage en plein écran. Ce mode utilise tout l'espace disponible sur votre écran pour afficher l'image de surveillance. Appuyez sur la touche "Échap" pour quitter le mode plein écran.
  • Page 131: Vi-6. Scan

    VI-6. Scan Si vous avez configuré plusieurs caméras, le bouton "Scan" permet de basculer entre l'affichage des différentes caméras. "Déconnecté" est affiché dans la fenêtre de l'image si une caméra configurée est déconnectée. Cliquez une fois sur le bouton "Scan" pour activer la fonction Scan (l'icône Scan devient bleue ), cliquez à...
  • Page 132: Vi-7. Zoom Avant/Arrière

    VI-7. Zoom avant/arrière Pour les caméras qui prennent en charge la fonction de zoom avant/arrière, vous pouvez utiliser cette fonction pour agrandir ou réduire la taille de l'image en fonction de vos exigences, par ex. pour voir un objet en particulier plus en détail.
  • Page 133: Vi-8. Orientation Horizontale Et Verticale

    VI-8. Orientation horizontale et verticale Pour les caméras qui prennent en charge les fonctions d'orientation horizontale et verticale, vous pouvez ajuster la direction dans laquelle est orientée la caméra réseau. Merci de sélectionner une caméra dans la zone d'affichage vidéo en cliquant sur son image puis de cliquer sur la direction vers laquelle vous souhaitez que la caméra se dirige (au total 8 directions disponibles).
  • Page 134: Vi-9. Cliché

    VI-9. Cliché Vous pouvez prendre une photo d'une caméra sélectionnée et la sauvegarder dans un sous-dossier "Cliché" dans un répertoire de données prédéfini. Cliquez une fois sur le bouton "Cliché" pour prendre un cliché. Vous pouvez prendre autant de clichés que vous souhaitez jusqu'à ce que le disque dur soit plein.
  • Page 135: Vi-10. Enregistrement

    VI-10. Enregistrement Vous pouvez démarrer l'enregistrement d'une vidéo des images d'une caméra sélectionnée en cliquant sur le bouton "Démarrer enregistrement" : Lorsque l'enregistrement démarre, un message apparaî t dans la boî te de dialogue, comme "1/1 10:00:00, Caméra 2, Démarrage manuel" qui signifie que la caméra 2 a commencé...
  • Page 136: Vi-11. Lecture Vidéo

    VI-11. Lecture vidéo Vous pouvez lire toutes les vidéos enregistrées en cliquant sur ce bouton. Une nouvelle fenêtre apparaî t : Vous devez d'abord trouver le fichier vidéo que vous souhaitez regarder. Il existe deux types de recherche vidéo : Recherche par heure (recherche tous les fichiers vidéos qui entrent dans une plage horaire spécifique) et Recherche par mouvement (recherche toutes les vidéos enregistrées grâce à...
  • Page 137 Toutes les vidéos trouvées sont affichées. Sélectionnez la vidéo que vous souhaitez lire et cliquez sur le bouton "Lire" pour démarrer la lecture.
  • Page 138: Vii. Dépannage

    1. Y-a-t-il un modèle de carte microSD/SDHC recommandé pour IC- 9110W, IC-7113W & IC-3140W? a. Minimum 8GB en type de vitesse “Class 10”. Les modèles en dessous de 2GB et au-dessus de 32GB ne sont pas supportés Les modèles suivants sont testés avec succès :...
  • Page 139 Allez dans «Paramètres de la carte SD» dans l'interface utilisateur de la caméra: assurez-vous qu’il reste de l’espace sur la carte microSD/SDHC. 1. assurez-vous qu’il reste de l’espace sur la carte microSD/SDHC 2. Essayez d’activer l’enregistrement par cycle afin d’écraser les précèdent fichiers.
