9 – BRANCHEMENTS DES ACCESSOIRES
9.1 La Lampe: La lampe que vous placerez dans l'opérateur devra être une ampoule de
24VAC 25W de puissance maximum. La diode devra aussi être équipée d'une électronique
interne pour pouvoir clignoter.
9.2 Photocellules: Pour que la cartee fonctionne sans photocellules, vous devrez placer un
SHUNT (un branchement) entre le bouton 8 (COM) et le bornier 4 (PHOTO) et disposer le
DIP4 sur ON.

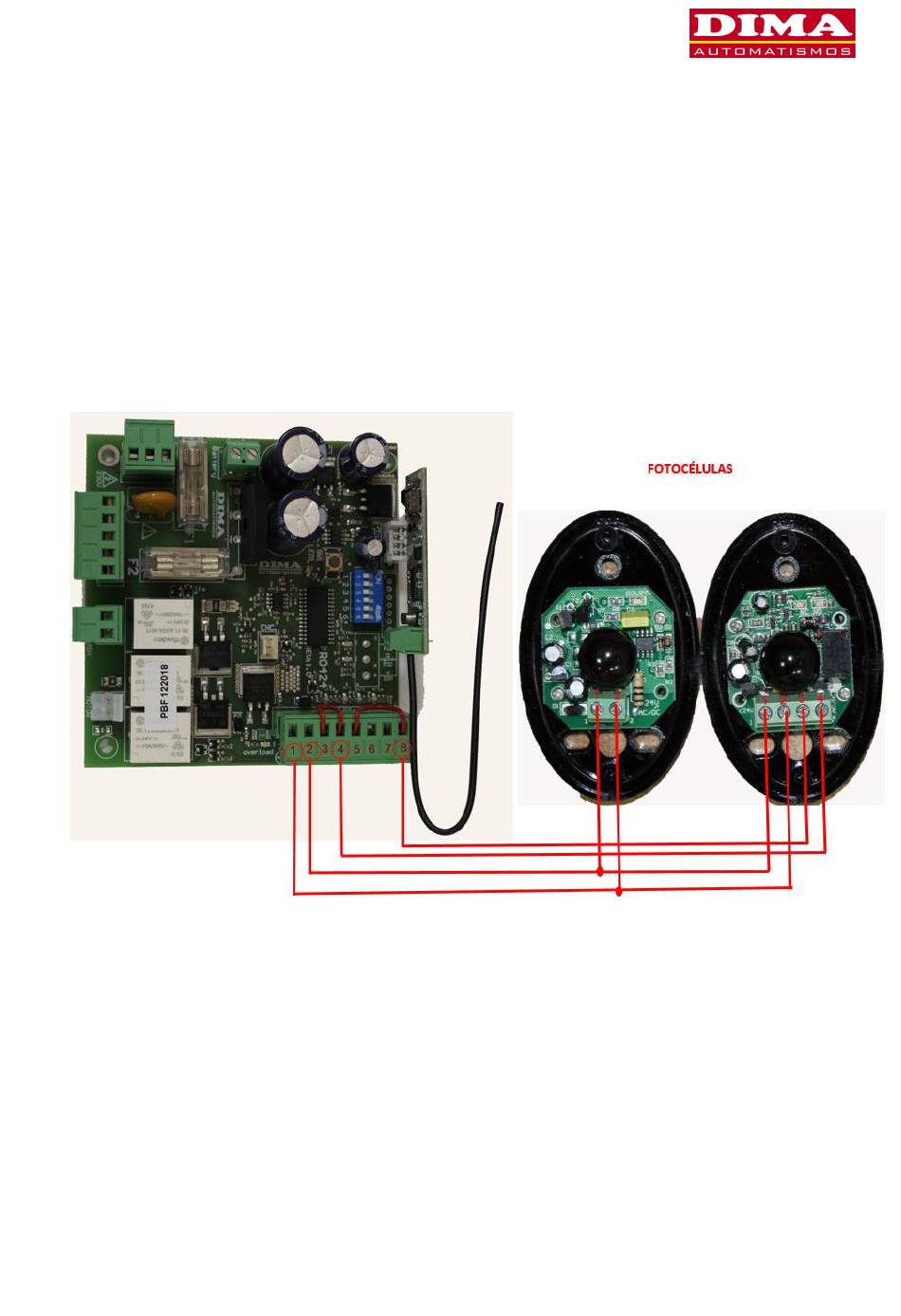

Pour que la carte fonctionne avec photocellules, vous devrez procéder au branchement
comme le décrit la figure suivante :
PRO 424SF
L'opérateur neréagit à l'activation des photocellules (par
BORIS 424SF
exemplelorsqu'unepersonnepasse) que lors de la fermeture du portail, en inversant
automatiquement.
Lors d'une ouverture du portail, aucune activation des photocellules ne seraactivée par
l'opérateur. Le test des photocellules permet de détecter si elles fonctionnent correctement.
Ce test est réalisé avant toute opération de fermeture du portail. Si l'opérateur détecte que les
photocellules ne fonctionnent pas, il ne procèdera pas à la fermeture du portail. Pour
désactiver le test des photocellules, placez le DIP4 sur ON. En désactivant le test des
photocellules, l'opérateur , continue à tester, durant les opérations de fermeture, l'entrée de
photocellules.
