Manuels Connexes pour ADJ RGBW4C
Sommaire des Matières pour ADJ RGBW4C

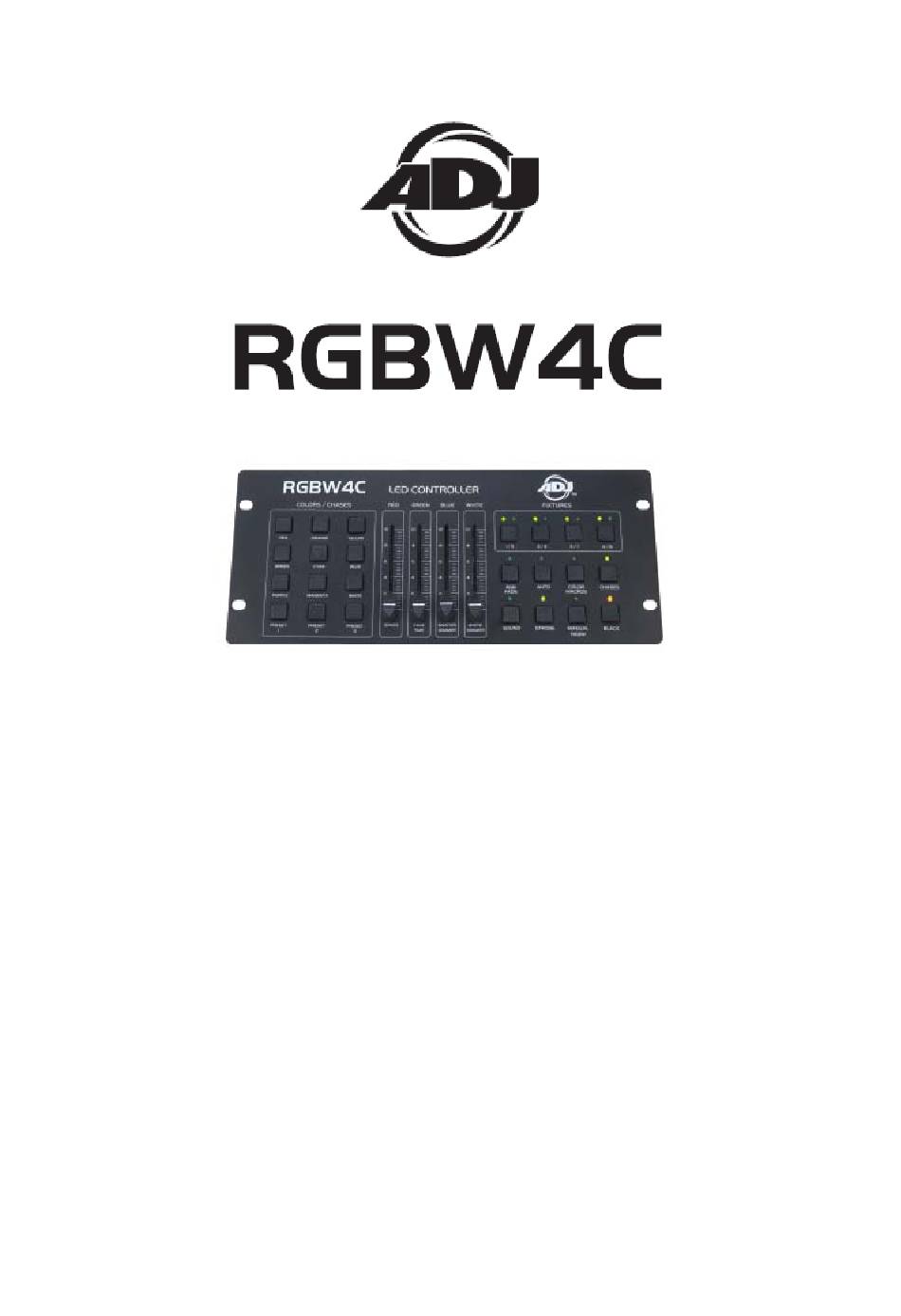

- Page 1 Manuel d'utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 2/12...
-
Page 2: Table Des Matières
Table des matières INFORMATIONS GÉNÉRALES.............................. 3 CARACTÉRISTIQUES ................................ 3 DMX ...................................... 3 COMMANDES ET FONCTIONS .............................. 6 PANNEAU ARRIÈRE ‐ COMMANDES ET FONCTIONS ....................... 8 FONCTIONNEMENT................................. 8 TABLEAU CHENILLARDS ................................ 9 CARACTÉRISTIQUES ................................ 1 0 RoHS ‐ une contribution sans précédent à la préservation de l’environnement .............. 1 1 DEEE – Déchets d'équipements électriques et électroniques .................... 1 1 A.D.J. -
Page 3: Informations Générales
à votre revendeur avant d’avoir pris contact avec le service clientèle. Introduction : La RGBW4C est une console de contrôle pour projecteurs à LEDs RVB, RVBb ou RVBA à 32 canaux. Elle peut commander jusqu'à 8 unités ou groupes à LED indépendantes au moyen de quatre boutons d'unités. - Page 4 et jeu d’orgues intelligents. Un jeu d’orgues DMX envoie des instructions DMX au format data (données) du jeu d’orgues à l’appareil. Les data DMX sont envoyés en série de data qui voyagent d’un appareil à l’autre via DMX (suite) terminaux XLR, (entrée) DATA « IN » et (sortie) DATA « OUT », situés sur tous les appareils DMX (la majorité des jeux d’orgues ne possèdent qu’un terminal de sortie DATA).
- Page 5 Figure 4 DMX (suite) Connecteurs DMX XLR 5 broches Certains constructeurs utilisent des câbles data DMX-512 5 broches pour la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un circuit DMX 3 broches. Il est impératif d’utiliser un adaptateur de câbles lorsque vous insérez un câble data 5 broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de pièces électroniques.
-
Page 6: Commandes Et Fonctions
COMMANDES ET FONCTIONS 1. SÉLECTION DE L'UNITÉ Pressez un des boutons et la LED correspondante au-dessus de celui-ci s'allumera indiquant quelle unité à LED peut être commandée. Par exemple : appuyez sur le bouton 1/5 une fois et la LED de gauche s'allumera indiquant que la 1re unité peut être commandée. - Page 7 COMMANDES ET FONCTIONS (suite) 5. MANUAL RGBW : appuyer sur ce bouton activera les couleurs RGBb manuellement. Quand ce mode est actif, appuyez sur n'importe quel bouton de couleur dans la zone COLORS/CHASES (14). Vous pouvez également utiliser le FADER RED/SPEED (13) pour commander l'intensité de la LED rouge, le FADER GREEN/FADE (12) pour commander l'intensité...
-
Page 8: Panneau Arrière - Commandes Et Fonctions
PANNEAU ARRIÈRE - COMMANDES ET FONCTIONS 15. POWER SWITCH : Bouton March/Arrêt. 16. DC INPUT : pour alimentation de 9 V à 12 V CC, 300 mA minimum. 17. DMX OUT : utilisée pour l'envoi du signal DMX à des unités LED compatibles. 18. -
Page 9: Description Du Mode Chenillard
TABLEAU RENSEIGNANT LES CHENILLARDS BOUTONS DE LA ZONE DESCRIPTION DU MODE CHENILLARD COLORS/CHASES Bouton RED Chenillard rouge/vert Bouton ORANGE Chenillard vert/bleu Bouton YELLOW Chenillard rouge/bleu Bouton VERT Chenillard rouge/cyan Bouton CYAN Chenillard vert/violet Bouton BLUE Chenillard jaune/bleu Bouton VIOLET Chenillard rouge/vert/bleu/jaune/violet/cyan/blanc Bouton MAGENTA Chenillard rouge/vert/rouge/bleu/jaune/violet/cyan/jaune Bouton WHITE... -
Page 10: Caractéristiques
CARACTÉRISTIQUES Spécificités SOURCE D’ALIMENTATION : 12 V CC, 500 mA certifié UL. CONSOMMATION ÉLECTRIQUE : 3,6 W SORTIE : DMX XLR 3 broches DÉCLENCHEMENT PAR LE SON : Microphone intégré DIMENSIONS : LxlxH : 327 x 140 x 48 mm LxlxH : 12,9"x 5,5"... -
Page 11: Rohs - Une Contribution Sans Précédent À La Préservation De L'environnement
RoHS - une contribution sans précédent à la préservation de l’environnement Cher client, L’Union européenne vient d’adopter une directive de restriction/interdiction d’utilisation de substances nocives. Cette directive, connue sous l’acronyme RoHS, est un sujet d’actualité au sein de l’industrie électronique. Elle restreint, entre autres, l’utilisation de six matériaux : le plomb (Pb), le mercure (Hg), le chrome hexavalent (CR VI), le cadmium (Cd), les polybromobiphényles utilisés en tant que retardateurs de flammes (PBB), et les polybromodiphényléther également utilisés comme retardateurs de flammes (PBDE). - Page 12 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – RGBW 4C Manuel d'utilisation Page 12 ...
