- Page 1 E2219HN Guide de l’utilisateur Modèle de moniteur : E2219HN Modèle réglementaire : E2219HNo...
- Page 2 Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs propriétaires respectifs.
-
Page 3: Table Des Matières
Table des matières À propos de votre moniteur ....5 Contenu de l'emballage ....5 Fonctions du produit . - Page 4 ....45 Contacter Dell ..... . . 45...
-
Page 5: À Propos De Votre Moniteur
Contenu de l'emballage Votre moniteur vient avec tous les éléments énumérés ci-dessous Assurez-vous d’avoir tous les éléments et utilisez Contacter Dell s’il manque quelque chose REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays • Moniteur... -
Page 6: Fonctions Du Produit

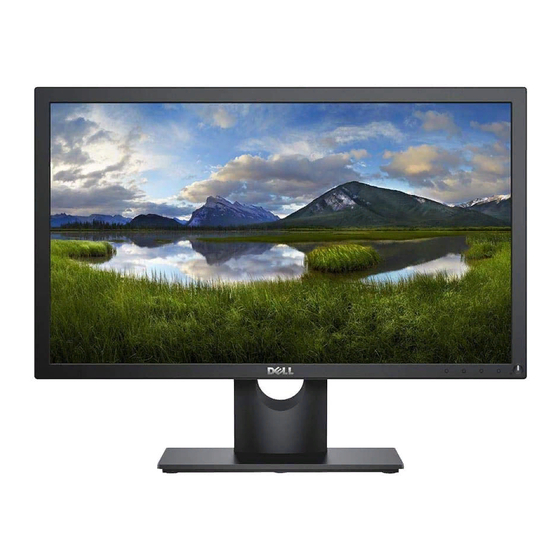

• Informations règlementaires et de sécurité Fonctions du produit Le moniteur Dell E2219HN à écran plat a une matrice active, un transistor en couche mince (TFT), un écran à cristaux liquides et un rétroéclairage DEL Les principales caractéristiques du moniteur sont les suivantes : • E2219HN : taille diagonale d’image visible 54,61 cm (21,5 pouces), résolution... -
Page 7: Identification Des Pièces Et Des Contrôles
(verrou de sécurité non inclus) Étiquette code-barre avec le Référez-vous à cette étiquette si vous devez numéro de série contacter le support technique de Dell Fente d'arrangement des câbles Pour organiser les câbles en les faisant passer dans la fente │... -
Page 8: Spécifications Du Moniteur
Pour connecter votre ordinateur au moniteur à l'aide d'un câble HDMI Connecteur VGA Pour connecter votre ordinateur au moniteur en utilisant un câble VGA Fentes de montage Pour attacher la Soundbar Dell optionnelle Soundbar Dell Spécifications du moniteur Spécifications de l'écran plat Numéro du modèle E2219HN Type d'écran... - Page 9 Compatibilité Sécurité Fente de verrouillage de sécurité (câble de verrouillage vendu séparément) * La gamme de couleurs (typique) du E2219HN est basée sur les normes des tests CIE1976 (84 %) et CIE1931 (72 %) │ À propos de votre moniteur...
-
Page 10: Spécifications De La Résolution
Fonctions d’affichage vidéo 480i, 480p, 576i, 576p, 720p, 1080i, 1080p (lecture VGA et HDMI) Modes d'affichage préréglés Le tableau suivant énumère les modes préréglés pour lesquels Dell garantit la taille et le centrage de l'image : Polarité de Fréquence Fréquence... -
Page 11: Spécifications Électriques
Spécifications électriques Numéro du modèle E2219HN Signaux d'entrée • RVB Analogique : 0,7 Volts ± 5 %, impédance d'entrée 75 ohm vidéo • HDMI , 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle Signaux d'entrée de Synchronisations horizontale et verticale séparées, Niveau TTL... -
Page 12: Caractéristiques Environnementales
Caractéristiques environnementales Numéro du modèle E2219HN Normes de conformité • Écran certifié ENERGY STAR • EPEAT enregistré le cas échéant L’enregistrement EPEAT varie selon le pays Consultez www.epeat.net pour l’état de l'enregistrement par pays • Conformité avec RoHS • Écran certifié par TCO • Réduction PVC/BFR/CFR... -
Page 13: Consommation Électrique
à l’écran. Activez l’ordinateur et le moniteur pour avoir accès à l’OSD REMARQUE : Les écrans Dell E2219HN sont certifiés Energy Star * La consommation électrique nulle en mode ARRET ne peut être obtenue qu'en débranchant le cordon principal du moniteur... -
Page 14: Assignations Des Broches
Assignations des broches Connecteur VGA 8 9 10 11 12 13 14 15 Numéro de Côté à 15 broches du câble de signal broche connecté Vidéo-Rouge Vidéo-Vert Vidéo-Bleu MASSE Test auto MASSE-R MASSE-V MASSE-B DDC +5 V MASSE-sync MASSE Données DDC Sync H Sync V Horloge DDC... - Page 15 Connecteur HDMI Numéro de Côté à 19 broches du câble de signal broche connecté DONNÉES 2+ TMDS PROT DONNÉES 2 TMDS DONNÉES 2- TMDS DONNÉES 1+ TMDS PROT DONNÉES 1 TMDS DONNÉES 1- TMDS DONNÉES 0+ TMDS PROT DONNÉES 0 TMDS DONNÉES 0- TMDS HORLOGE TMDS PROT HORLOGE TMDS...
-
Page 16: Capacité Plug And Play
Dans la plupart des cas, il est difficile de voir ces pixels fixes et ceux-ci ne devraient pas affecter la qualité ou la fonctionnalité de l'écran Un écran avec entre 1 et 5 pixels fixes est considéré normal et standard Pour toute information, visitez le site de support de Dell : http://www dell com/support/monitors... -
Page 17: Installation Du Moniteur
Installation du moniteur Attacher le socle REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine 1. Assembler le socle de support sur la base a. Placez le moniteur sur une surface plane et stable b. Faites glisser le corps de la base du moniteur dans la bonne direction vers le bas de l'arrière jusqu'à... -
Page 18: Connecter Votre Moniteur
Connecter votre moniteur MISE EN GARDE : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. Pour connecter votre moniteur à l'ordinateur : 1 Éteignez votre ordinateur et débranchez son cordon d'alimentation 2 Branchez le câble VGA ou HDMI noir au port vidéo correspondant situé à l'arrière de votre ordinateur Branchement du câble VGA Branchement du câble HDMI... -
Page 19: Organiser Vos Câbles
Organiser vos câbles Après avoir branché tous les câbles nécessaires sur votre moniteur et votre ordinateur, (Voir Connecter votre moniteur pour attacher les câbles), arrangez tous les câbles comme indiqué ci-dessus Enlever le socle du moniteur REMARQUE : Cela ne s'applique qu'à un moniteur avec un socle Lorsque vous achetez un socle d'un type différent, veuillez vous référer au guide d'installation du socle en question pour les instructions de désinstallation 1. -
Page 20: Montage Mural (Optionnel)
2. Enlever l'ensemble socle du moniteur a. Utilisez un tournevis long pour enfoncer l'onglet de relâchement situé dans un trou juste au-dessus de la base b. Une fois l'onglet poussé, séparez la base du moniteur Montage mural (optionnel) (Dimension des vis : M4 x 10 mm) Référez-vous aux instructions fournies avec le kit de montage de la base compatible VESA 1. -
Page 21: Utilisation Du Moniteur
Utilisation du moniteur Allumer le moniteur Appuyez sur le bouton pour allumer le moniteur Utiliser les touches de contrôle du panneau frontal Utilisez les touches du panneau frontal du moniteur pour régler les paramètres de l'image Touches du panneau frontal Description Utilisez la touche des Modes de préréglage pour choisir à... -
Page 22: Utiliser Le Menu À L'écran (Osd)
Si vous attendez que le menu OSD disparaisse après avoir effectué un réglage, vos réglages seront également enregistrés 1. Appuyez sur le bouton pour ouvrir le menu OSD et afficher le menu principal Menu principal Conso. Énergie Dell E2219HN Luminosité/Contraste Réglage auto Source entrée Couleur A chage... - Page 23 Conso. Ce compteur indique le niveau d’énergie utilisé en temps réel par le Énergie moniteur Luminosité/ Utilisez le menu Luminosité et Contraste pour régler la Contraste Luminosité/Contraste Dell E2219HN Conso. Énergie Luminosité/Contraste Réglage auto Source entrée Couleur A chage Energie...
- Page 24 Réglage auto Utilisez cette touche pour utiliser la fonction de réglage et d'ajustement automatique Conso. Énergie Dell E2219HN Luminosité/Contraste Réglage auto Appuyez sur pour régler l'écran automatiquement. Source entrée Couleur A chage Energie Menu Personnaliser Divers Résolution: 1280x1024, 60Hz Maximum: 1920x1080, 60Hz Le message suivant s'affichera sur un écran noir lorsque le moniteur...
- Page 25 Source entrée Utilisez le menu Source entrée pour choisir entre les différents signaux vidéo qui peuvent être connectés à votre moniteur Dell E2219HN Conso. Énergie Luminosité/Contraste Réglage auto HDMI Source entrée Sélection auto Couleur Réinit. source entrée A chage Energie...
- Page 26 Notes au sujet du modèle à faible lumière bleue de DELL • Optimise le confort oculaire avec un écran sans scintillement • Les effets possibles à long terme de l'émission de lumière bleue du moniteur incluent des dommages aux yeux, dont la fatigue des yeux, la fatigue oculaire numérique, etc La...
- Page 27 Réinitialise les réglages de couleur de votre moniteur aux valeurs couleur d'usine par défaut Affichage Utilisez le menu Affichage pour ajuster les réglages d'affichage du moniteur Conso. Énergie Dell E2219HN Proportions Large 16:9 Luminosité/Contraste Position horizontale Réglage auto Position verticale Source entrée...
-
Page 28: Position Horizontale
Vous permet de régler le Temps de réponse sur Normal ou Rapide réponse Réinit. Sélectionnez cette option pour restaurer les réglages d’affichage affichage par défaut Energie Dell E2219HN Conso. Énergie LED bouton d'alimentation Activé quand actif Luminosité/Contraste Réinit. énergie Réglage auto Source entrée... - Page 29 Menu Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d'affichage du menu sur l'écran, et ainsi de suite Dell E2219HN Conso. Énergie Luminosité/Contraste Langue Français Réglage auto Transparence Source entrée...
- Page 30 Personnaliser L’utilisateur peut choisir l’un des modes « Modes de préréglés », « Luminosité/Contraste », « Réglage auto », « Source d’entrée », « Proportions » et l’utiliser avec une touche de raccourci Conso. Énergie Dell E2219HN Luminosité/Contraste Touche raccourci 1 Modes de préréglage Réglage auto Touche raccourci 2 Luminosité/Contraste Source entrée...
- Page 31 Activé (défaut) : Pour optimiser les performances de votre moniteur et faciliter l’utilisation Désactivé : Pour désactiver l'option DDC/CI ; le message suivant s’affiche sur l’écran Dell E2219HN La fonction de réglage des paramètres d'a chage via des applications PC sera désactivée. Souhaitez-vous désactiver la fonction DDC/CI ? Condtionne- Cette fonction aidera à...
- Page 32 Messages de l'OSD Lorsque le moniteur n'est pas compatible avec un certain mode de résolution, vous verrez le message suivant s'afficher : Dell E2219HN La synchronisation d'entrée actuelle n'est pas prise en charge par l'a chage du moniteur. Veuillez changer votre synchronisation d'entrée en...
- Page 33 Dell E2219HN Il n’y a pas de signal venant de votre ordinateur. Appuyez sur une touche du clavier ou déplacez la souris pour le réveiller. S’il n’y a pas d’a chage, appuyez le bouton du moniteur pour sélectionner la source d’entrée correcte sur le menu à l’écran.
-
Page 34: Régler La Résolution Au Maximum
Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d'ordinateur que vous utilisez, et suivez les instructions fournies 1: Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l'Internet... - Page 35 Si vous avez un ordinateur de bureau Dell ou un ordinateur portable Dell avec accès à l'Internet 1. Allez sur le site http://www dell com/support, saisissez l'ID de service , et téléchargez le dernier pilote pour votre carte graphique 2. Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1920 x 1080...
-
Page 36: Utiliser L'inclinaison
Utiliser l'inclinaison Inclinaison Avec l'ensemble de la base, vous pouvez incliner le moniteur pour obtenir un angle de vue plus confortable 21° typique (maximum 22°) 5° typique (maximum 6°) REMARQUE : La base est détachée lorsque le moniteur est livré depuis l'usine │... -
Page 37: Guide De Dépannage
En mode de test automatique, le témoin d'alimentation DEL reste en blanc De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l'écran Dell E2219HN Pas de Câble VGA L'a chage passe alors en mode économie d'énergie dans les 4 minutes www.dell.com/support/monitors... -
Page 38: Diagnostiques Intégrés
Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché... -
Page 39: Problèmes Généraux
Problèmes généraux Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions Symptômes Description du Solutions possibles courants problème Pas de vidéo / Pas d’image • Vérifiez l'intégrité de la connexion du câble vidéo Voyant DEL entre l'ordinateur et le moniteur et qu'elle est d'alimentation... - Page 40 • Les pixels qui sont éteints d'une manière points permanente sont un défaut naturel de la technologie LCD Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors Pixels allumés en L'écran LCD • Éteignez et rallumez l'écran...
- Page 41 • Redémarrez l’ordinateur en mode de sécurité Problèmes liés à la Signes visibles • N'effectuez aucun dépannage sécurité de fumée ou • Contactez immédiatement Dell d'étincelles Problèmes Mauvais • Vérifiez que la connexion du câble vidéo entre intermittents fonctionnement l'ordinateur et le moniteur est correctement faite marche/arrêt du...
-
Page 42: Problèmes Spécifiques Au Produit
Problèmes spécifiques au produit Symptômes Description du Solutions possibles spécifiques problème L'image de l'écran est L'image est centrée • Vérifiez le réglage de Proportions dans trop petite sur l'écran mais l'OSD Affichage ne remplie pas la • Réinitialisez le moniteur pour restaurer surface entière les Réglages d'usine visible... -
Page 43: Problème Avec La Soundbar Dell
Problème avec la Soundbar Dell Symptômes Description du Solutions possibles courants problème Aucun son du Pas d'alimentation • Faites tourner le bouton Alimentation/ système de sur la Soundbar - Volume sur la Soundbar dans le sens l'endroit où la le témoin horaire à... - Page 44 Son déformé La carte de son • Eliminez tous les obstacles séparant la Soundbar de l'utilisateur de l'ordinateur est • Assurez-vous que la fiche entrée ligne utilisée comme audio est complètement insérée dans la source audio prise de la carte son • Réglez tous les contrôles du volume de Windows aux valeurs moyennes • Baissez le volume de l'application audio...
-
Page 45: Annexe
Dell Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
