Manuels Connexes pour LG 86BH5C
Sommaire des Matières pour LG 86BH5C

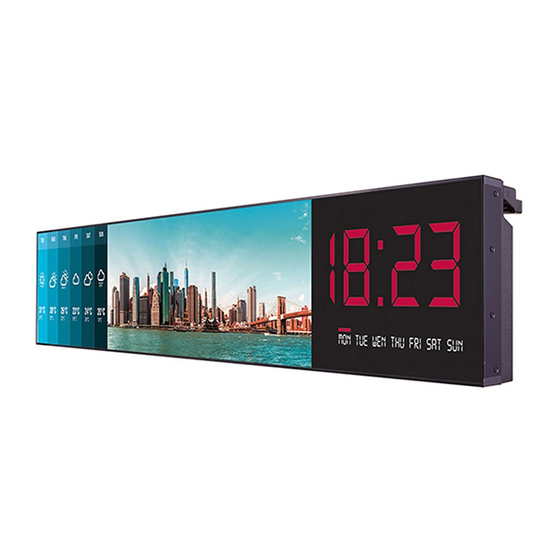

- Page 1 MANUEL D'UTILISATION Signalétique numérique LG (MONITEUR DE SIGNALISATION) Veuillez lire attentivement ce manuel avant de mettre votre moniteur en service et conservez-le pour référence ultérieure. 86BH5C 86BH7C www.lg.com...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ...3 - Précautions à prendre lors de l’installation du produit ................3 - Précautions pour l’adaptateur secteur et l’alimentation ...............5 - Précautions à prendre lors du déplacement du produit ................6 - Précautions à prendre lors de l’utilisation du produit ................7 - Montage sur un mur ............8 LICENCES ........9... -
Page 3: Accessoires En Option
Accessoires en option Les accessoires en option peuvent être modifiés et de nouveaux accessoires peuvent être ajoutés sans préavis, dans le but d'améliorer les performances du produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer des illustrations. Kit pour lecteur multimédia Lecteur multimédia CD (Manuel d’utilisation) / Carte... - Page 4 Kit détecteur de pixels Kit dongle Wi-Fi KT-SP0 AN-WF500 REMARQUE • L'attache plastique et l'attache de câble ne sont pas disponibles dans toutes les zones ou pour tous les modèles. • Des accessoires en option ne sont pas inclus avec tous les modèles. Si nécessaire, vous pouvez les acheter séparément.
-
Page 5: Pièces Et Boutons
Pièces et Boutons L’image peut être différente selon le modèle. Boutons • INPUT: Permet de changer la source d'entrée. MENU: Permet d’accéder aux menus principaux ou bien d’ e nregistrer votre entrée et de quitter les menus. • • : Permet de faire des réglages vers le haut ou vers le bas. •... -
Page 6: Position Portrait
Position portrait Pour une installation en mode Portrait, faites tourner le moniteur à 90° dans le sens contraire des aiguilles d'une montre lorsque vous regardez l'appareil de face. (l'écran face à vous) Retrait du film plastique de protection sur les côtés avant l'installation Assurez-vous que le film plastique de protection a été... - Page 7 Utilisation du verrou Kensington (Cette fonction n’ e st pas disponible sur tous les modèles.) Le connecteur du système de sécurité Kensington se situe à l'arrière de l'appareil. Pour plus d'informations sur l'installation ou l'utilisation de ce système de sécurité, consultez le manuel fourni avec ce dernier ou rendez-vous sur http://www.kensington.com.
-
Page 8: Installation Au Mur
Les vis qui sont plus longues que la longueur standard peuvent endommager l'intérieur du moniteur. Une vis non conforme à la norme VESA peut endommager le produit et provoquer la chute du moniteur. LG Electronics n'est pas responsable des accidents liés à l'utilisation de vis non standard. - Page 9 Fixation du moniteur à un mur (facultatif) (La procédure peut varier selon le modèle.) Insérez et serrez les boulons à oeil ou les supports et les boulons à l'arrière du moniteur. - Si des boulons sont déjà insérés dans les trous des boulons à oeil, dévissez d'abord ces boulons. Fixez les supports muraux avec les boulons sur le mur.
- Page 10 REMARQUE • Utilisez une plate-forme ou un meuble d'une largeur et d'une résistance suffisantes pour soutenir le moniteur en toute sécurité. • Supports, boulons et cordons sont en option. Pour en savoir plus sur les accessoires en option, contactez votre revendeur.
-
Page 11: Télécommande
TÉLÉCOMMANDE Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel pour utiliser correctement le moniteur. Pour mettre des piles dans la télécommande, ouvrez le couvercle, placez les piles (1,5 V AAA). Associez les pôles selon les indications de l'étiquette placée à... - Page 12 PSM Permet de sélectionner le mode Picture (État de l’image). HOME Permet de revenir à la page d'accueil. W.BAL Vous permet d‘accéder au menu White Balance. SETTINGS Permet d'accéder aux menus principaux ou d'enregistrer votre entrée et de quitter les menus. S.MENU Touche Menu SuperSign Boutons de navigation Permettent de parcourir les menus ou options.
-
Page 13: Établir Des Connexions
ÉTABLIR DES CONNEXIONS Vous pouvez connecter plusieurs périphériques externes à votre moniteur. Changez le mode d'entrée et sélectionnez le périphérique externe que vous voulez connecter. Pour plus d'informations sur la connexion de périphériques externes, reportez-vous au manuel d'utilisation fourni avec le périphérique en question. Connexion à... - Page 14 REMARQUE • Pour une qualité d'image optimale, il est conseillé de raccorder le moniteur à l'aide d'un câble HDMI. • Afin de respecter les spécifications du produit, utilisez un câble d'interface blindé à noyau de ferrite pour le câble DisplayPort et le câble DVI-D/HDMI. •...
-
Page 15: Assemblage De Plusieurs Moniteurs
Assemblage de plusieurs moniteurs Pour utiliser plusieurs moniteurs connectés les uns aux autres, reliez l'extrémité du câble d'entrée de signal (câble DP) au connecteur DP OUT d'un moniteur et reliez l'autre extrémité au connecteur DP IN de l'autre moniteur. * Câble DP : utilisez un câble DP certifié pour la norme DP1.1a (SST) ou supérieure. Moniteur 1 Moniteur 2 Moniteur 3... -
Page 16: Utilisation De La Liste Des Sources
Utilisation de la liste des sources HOME • HDMI1 • HDMI2 • OPS/HDMI3/DVI-D • DISPLAYPORT... -
Page 17: Dépannage
DÉPANNAGE Aucune image ne s'affiche. Problème Solution Le cordon d'alimentation du produit est-il • Vérifiez que le cordon d'alimentation est correctement branché sur la branché? prise secteur. Le message « Format incorrect » • Le signal du PC (carte graphique) est en dehors de la plage de s’affiche-t-il? fréquence horizontale ou verticale du produit. - Page 18 Une image rémanente apparaît sur le produit. Problème Solution Une image rémanente apparaît lorsque le • Si vous affichez une image fixe pendant une période prolongée, cela produit est mis hors tension. peut endommager les pixels. Utilisez la fonction écran de veille. •...
- Page 19 ATTENTION • La rémanence de l'image ne se produit pas avec des images en changement constant, mais peut survenir lors de l'affichage d'une image fixe pendant une période de temps prolongée. Par conséquent, il est recommandé de suivre les instructions ci-dessous pour réduire les risques d'apparition d'une rémanence de l'image lors de l'affichage d'une image fixe.
-
Page 20: Spécifications Du Produit
SPÉCIFICATIONS DU PRODUIT Les spécifications produit peuvent être modifiées sans préavis en cas de mise à niveau des fonctions. Écran LCD Type d'écran TFT (Thin Film Transistor) Écran LCD (Liquid Crystal Display) Signal vidéo Résolution maximale HDMI1 / HDMI2 : 3 840 x 2 160 à 60 Hz HDMI3 / DisplayPort : 3 840 x 2 160 à... - Page 21 86BH5C Écran LCD Distance entre pixels 0,5595 mm (H) x 0,5595 mm (V) Sources d'alimentation Puissance nominale AC 100-240 V ~ 50/60 Hz, 2,4 A Consommation électrique Mode sous tension : 180 W (typ.) Mode veille (DVI-D, HDMI1/2/3): ≤ 30 W Mode veille (DisplayPort) : ≤...
- Page 22 Mode de prise en charge HDMI1,2,3 / DVI-D / DisplayPort / OPS (PC) Fréquence horizontale Résolution Fréquence verticale (Hz) Remarques (kHz) 800 x 600 37,879 60,317 1 024 x 768 48,363 1 280 x 720 44,772 59,855 1 280 x 1 024 63,981 60,02 1 920 x 1 080 67,5 1 920 x 300 18,750 58,777...
- Page 23 Mode de prise en charge multiécran (PC) Fréquence horizontale Résolution Fréquence verticale (Hz) Remarques (kHz) 1 920 x 1 080 67,5 Résolution recommandée 1 920 x 600 37,4 59,93 pour un écran divisé en deux écrans Résolution recommandée 1 280 x 600 37,35 59,85 pour un écran divisé en trois écrans Résolution recommandée 960 x 600...
