7

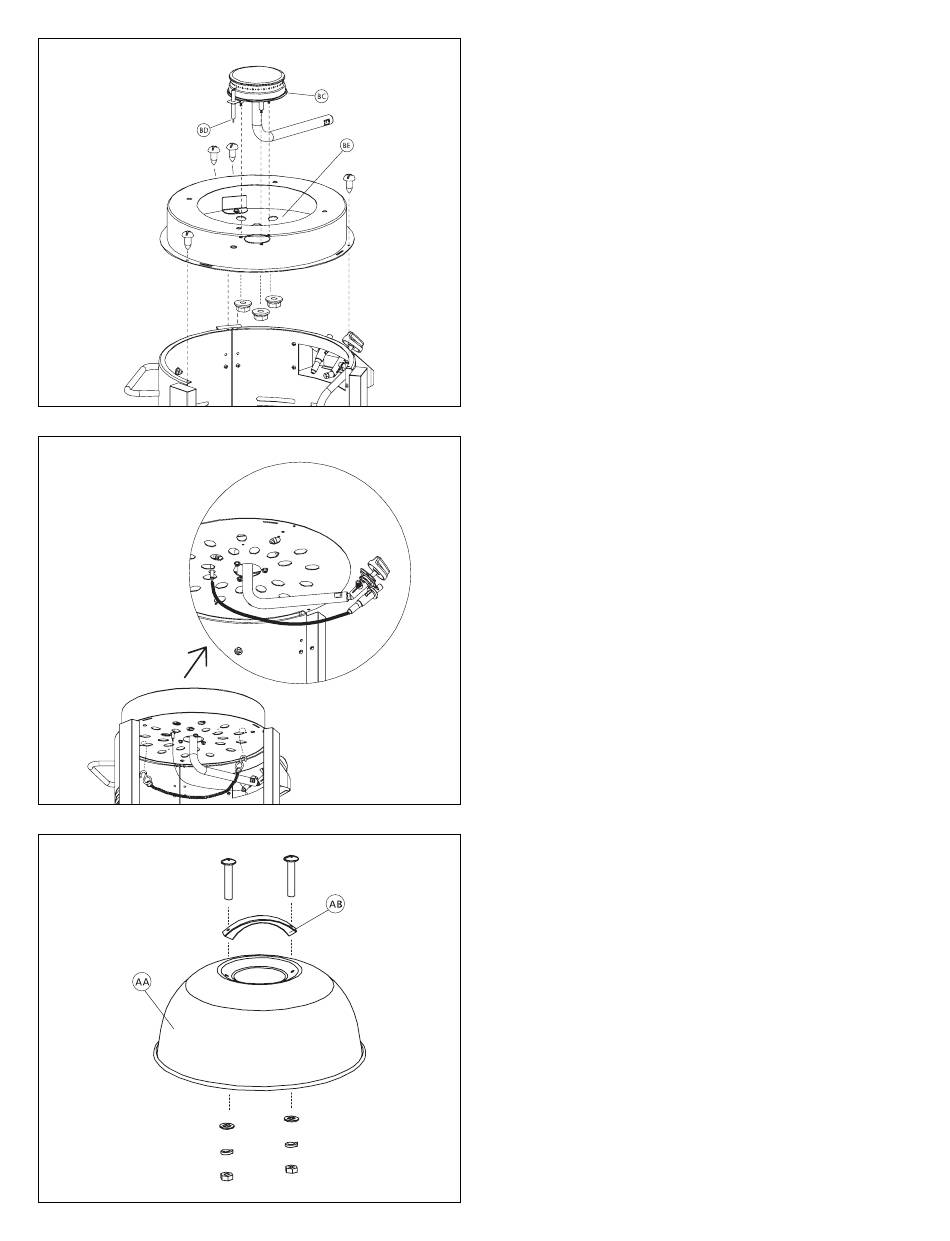

7.1 Au moyen de la quincaillerie n° 7 (x3), connectez
l'assemblage du brûleur principal (BC) à l'écran thermique
en insérant le tube de venturi du brûleur dans l'ouverture
située sur l'écran thermique.
7.2 Au moyen de la quincaillerie n° 3 (x4), assemblez l'écran
thermique et le brûleur sur le dessus du chariot
8
Tel qu'illustré, branchez le fil de l'électrode au dispositif d'al-
lumage (CB).
TRÈS IMPORTANT
Les tubes de venturi du brûleur doivent s'engager dans les
orifices de valve. Assurez-vous que les valves sont alignées
avec les tubes de venturi du brûleur.
9
Assemblez la poignée du couvercle (AB) au couvercle (AA), au
moyen de la quincaillerie n° 4 (x2), n° 2 (x2), n° 10 (x2) et n° 9 (x2).
15
