Manuels Connexes pour REED SD-4307
Sommaire des Matières pour REED SD-4307

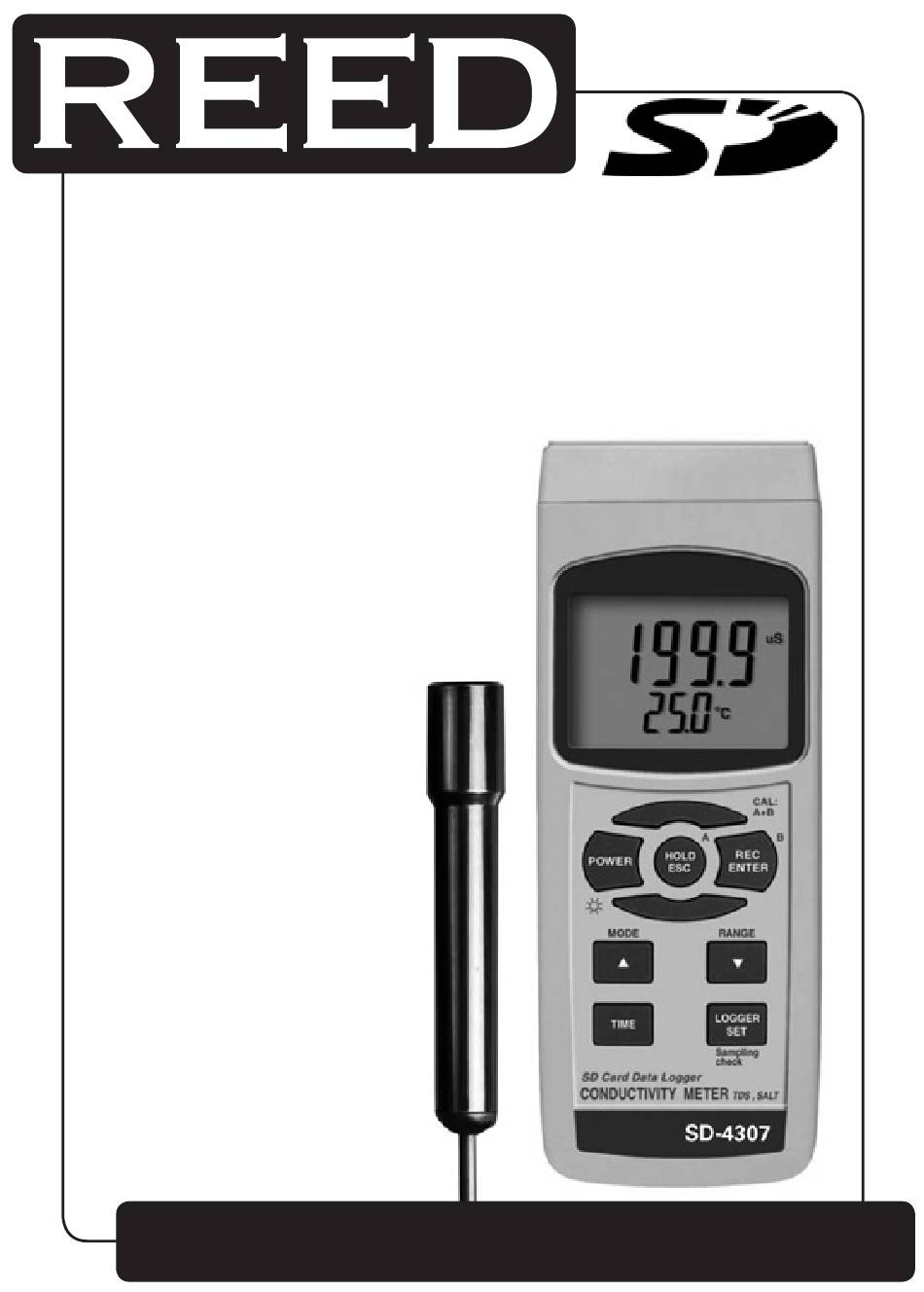

- Page 1 Black SD-4307 Modèle Enregistreur de données Pantone 534 Blue - 100/80/30/5 Pantone 485 Red - 10/100/100/5 pour la MDT / salinité / Pantone 123 Yellow - 0/27/100/ conductivité Manuel d’utilisation reedinstruments...
-
Page 2: Table Des Matières
Table des Matières Caractéristiques ..................3 Spécifications ..................4-5 Description de l’instrument ................ 6 Instructions d’utilisation ................7-13 Sélection de fonctions ................7 Mesure de la conductivité ................ 7 Gamme manuelle ..................8 Ajustement du zéro .................. 8 Mesure des MDT ..................8 Mesure de la concentration du sel ............8 Étalonnage .................... -
Page 3: Caractéristiques
Caractéristiques • Compteur polyvalent mesurant la conductivité, les matières dis- soutes totales (MDT) et la salinité • Conductivité: 200µS/2mS/20mS/200mS • Concentration de sel: 0 à 12% de sel (poids en %) • La mesure de la conductivité peut sélectionner un coefficient de température d’une solution de mesure •... -
Page 4: Spécifications
Spécifications Circuit: Circuit microprocesseur LSI sur mesure Afficheur: ACL 52 mm x 38 mm avec rétroéclairage Unité de conductivité: µs, mS Unités de MDT: Unité de concentration de sel: % (du poids) Sonde de conductivité: Sonde à électrodes graphite Unités de température: (°C, °F) Temps d’échantillonnage automatique: De 1seconde à... - Page 5 Accessoires optionnels: Carte mémoire SD 2Go (SD-2GB) Câble USB (USB-01) Câble RS232 (UPCB-01) Logiciel (SW-U801-WIN) Trépied (BS-6) Spécifications de la conductivité Gamme Mesure Résolution Précision 200µS 0 - 200.0µS 0.1 µS ± (2% de la 0.2 – 2.000mS 0.001mS p.é.+1d) 20mS 2 –...
-
Page 6: Description De L'instrument
Description de l’instrument 1. Afficheur 10. Compartiment des piles 2. Touche d’alimentation (POWER) et 11. Vis pour le couvercle du rétroéclairage compartiment 3. Touche Maintien (HOLD) et 12. Écrou de fixation pour le trépied échappement (ESC) 13. Prise pour la sonde 4. -
Page 7: Instructions D'utilisation
Instructions d’utilisation Sélection de fonctions 1) Mettez sous tension le compteur en appuyant sur la touche d’alimentation (POWER). Pour fermer le compteur, tenez la touche d’alimentation (POWER) pendant plus de 2 secondes. 2) Le compteur est doté de 3 modes de mesure que vous pouvez choisir à... -
Page 8: Gamme Manuelle
Gamme manuelle Ce compteur est programmé par défaut en mode de gamme automa- tique. Appuyez sur la touche Gamme (RANGE) pour changer la gamme de mesure de 200µs, 2mS, 20mS, 200mS et gamme automatique. Ajustement du zéro Si la sonde n’est pas immergée dans la solution de mesure, l’écran n’affichera pas la valeur zéro. -
Page 9: Étalonnage
Étalonnage 1) Préparez la solution tampon de conductivité (en option). 2) Installez la fiche de la sonde dans la prise de la sonde. 3) Mettez sous tension le compteur en appuyant sur la touche d’alimentation (POWER). 4) Tenez la poignée de la sonde et laissez la tête du capteur s’immerger complètement dans la solution d’étalonnage. -
Page 10: Rétroéclairage Marche/Arrêt
2) Appuyez de nouveau sur la touche (REC) et le symbole “REC.MIN” de même que la mesure minimale s’afficheront à l’écran. Pour ef- facer la mesure minimale, appuyez une fois sur la touche Maintien (HOLD) et seulement le symbole “REC” s’affichera à l’écran et exécutera la fonction mémoire en continu. -
Page 11: Enregistreur De Données Automatique
Enregistreur de données automatique (temps d’échantillonnage réglé ≥ 1 seconde) 1) Enregistrement chronologique de données activé: appuyez sur la touche (REC) et le symbole “REC” s’affichera à l’écran, puis appuyez sur la touche Enregistreur (LOGGER); le symbole “REC” clignotera pendant que les donnés mesurées et l’heure seront sauvegardées dans la mémoire. -
Page 12: Vérification Du Calendrier Et De L'heure
2) Pour changer le numéro d’enregistrement: appuyez sur la touche de déplacement vers le bas ( ) et le numéro d’enregistrement s’affichera à la partie inférieure de l’écran. Appuyez sur les touches de déplacement vers le haut ou vers le bas ( ) pour ré- gler le numéro d’enregistrement (1 à... -
Page 13: Transfert De Données De La Carte Mémoire Sd À L'ordinateur
Yellow - 0/27/100/0 Pantone 123 Yellow Red - 10/100/100/5 Pantone 485 Red Pour service ou information sur ce produit ou tout autre produit REED, Yellow - 0/27/100/0 Pantone 123 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com Blue - 100/80/30/5... -
Page 14: Paramètres Avancés
Paramètres avancés Pendant l’exécution des fonctions normales (sauf l’enregistreur de don- nées), appuyez sur la touche Réglage (SET) et tenez-la enfoncée pendant 2 secondes pour entrer dans le mode des Paramètres avancés”. Appuyez sur la touche (NEXT) pour défiler à travers les 8 fonctions principales af- fichées dans la partie inférieure de l’écran: dAtE Réglage du calendrier et de l’heure (Année/Mois/Date, Heure/Minutes/Secondes... -
Page 15: Réglage Du Caractère Décimal Sur La Carte Sd
Note: Lorsque la valeur de l’heure est réglée, l’horloge interne fonction- nera même si l’alimentation électrique est fermée, si les piles sont sous des conditions normales. Réglage du caractère décimal sur la carte SD 1) Lorsque la partie inférieure de l’écran affiche “dEC”, utilisez les touches ( ) ou ( ) pour alterner entre “bASIC”... -
Page 16: Réglage Du Temps D'échantillonnage
Réglage du temps d’échantillonnage 1) Lorsque la partie inférieure de l’écran affiche “SP-t”, utilisez les touches ( ) ou ( ) pour ajuster la valeur. 2) Après avoir sélectionner la valeur d’échantillonnage, appuyez sur la touche Retour (ENTER) pour sauvegarder le réglage par défaut. Pour sortir du mode “Paramètres avancés”, appuyez sur la touche (ESC). -
Page 17: Interface Sériel Pc
Interface sériel PC L’instrument est doté d’une sortie PC via un terminal de 3.5 mm. La sortie des données est un flux de données de 16 chiffres, lequel peut être utilisé pour une application spécifique effectuée par l’utilisateur. Un interlignage USB/RS232 avec la connexion suivante est requis pour lier l’instrument avec l’entrée série du PC. -
Page 18: Réinitialisation Du Système
Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow Red - 10/100/100/5 Pour service ou information sur ce produit ou tout autre produit REED, Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow communiquez avec REED Instruments à l’adresse info@reedinstruments.com... - Page 19 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow ________________________________________________ Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow Blue - 100/80/30/5 Pantone 534 Blue...
