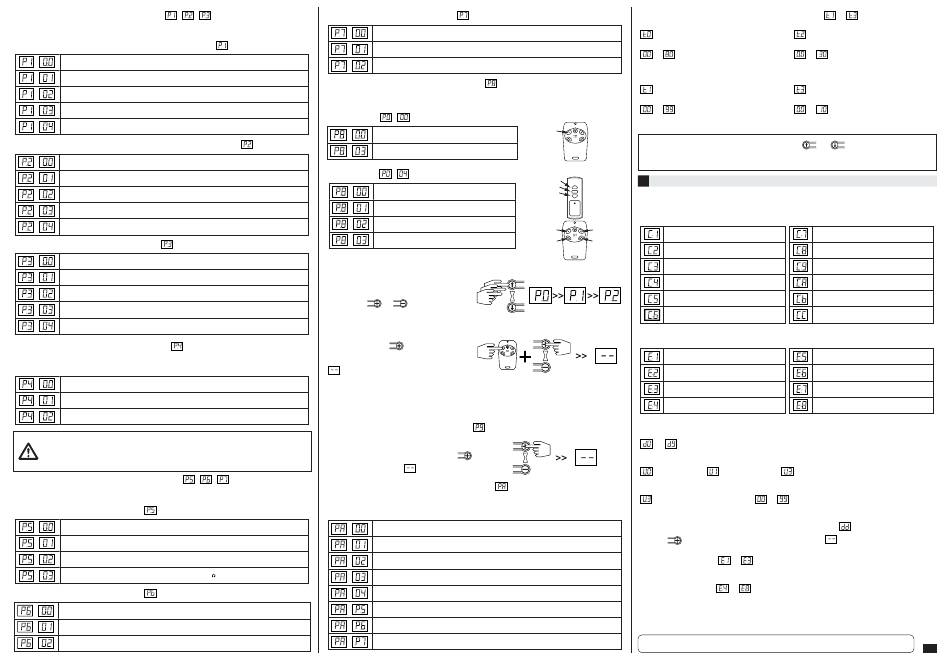

4.2 Fonction des entrées de sécurité : paramètres
Dans le cas d'utilisation d'une barre palpeuse résistive, elle devra être impérativement câblée sur l'entrée sécu-
rité 1. La sécurité à l'ouverture provoque l'arrêt puis la re-fermeture partielle (action non paramétrable).
Configuration de l'entrée sécurité 1 (barre palpeuse*) : paramètre
Pas d'accessoire de raccordé sur l'entrée sécurité 1 (mode par défaut)
Accessoire raccordé sur l'entrée sécurité 1 actif pendant l'ouverture de la porte
Accessoire raccordé sur l'entrée sécurité 1 actif pendant la fermeture de la porte
Sécurité ADMAP** : active à la fermeture + interdit le départ à l'ouverture
Contact pour raccordement d'un dispositif d'arrêt d'urgence
Configuration de l'entrée sécurité 2 (cellules photo-électriques*) : paramètre
Pas d'accessoire de raccordé sur l'entrée sécurité 2 (mode par défaut)
Accessoire raccordé sur l'entrée sécurité 2 actif pendant l'ouverture de la porte
Accessoire raccordé sur l'entrée sécurité 2 actif pendant la fermeture de la porte
Sécurité ADMAP** : active à la fermeture + interdit le départ à l'ouverture
Contact pour raccordement d'un dispositif d'arrêt d'urgence
Configuration de l'entrée sécurité 3 : paramètre
(valeur usine = 00)
Pas d'accessoire de raccordé sur l'entrée sécurité 3 (mode par défaut)
Accessoire raccordé sur l'entrée sécurité 3 actif pendant l'ouverture de la porte
Accessoire raccordé sur l'entrée sécurité 3 actif pendant la fermeture de la porte
Sécurité ADMAP** : active à la fermeture + interdit le départ à l'ouverture
Contact pour raccordement d'un dispositif d'arrêt d'urgence
4.3 Action de la sécurité à la fermeture : paramètre
(valeur usine = 01)
L'action sécurité à l'ouverture (P1, P2 ou P3 = 01) n'est pas paramétrable (arrêt suivi de la réouverture partielle
de la porte). Cependant, l'action de la sécurité à la fermeture (P1, P2 ou P3 = 02) peut être configurée :
Arrêt de la porte.
Arrêt puis ré-ouverture totale de la porte (mode par défaut)
Arrêt puis ré-ouverture partielle de la porte (2 secondes de fonctionnement)
Bien veiller à paramétrer l'entrée de sécurité utilisée à l'auto-test correspondant :
sécurité 1 : P1+P5, sécurité 2 : P2+P6, sécurité 3 : P3+P7.
Une fois les accessoires de sécurité raccordés et les entrées de sécurité paramétrées, vérifier
manuellement le bon fonctionnement des accessoires avant la mise en route définitive de
l'installation.
4.4 Configuration de la fonction auto-test : paramètres
La fonction auto-test permet de vérifier le bon fonctionnement des accessoires de sécurité de façon automa-
tique en fin de fermeture.
Auto-tester l'entrée sécurité 1 : paramètre
(valeur usine = 00)
Pas d'auto-test de l'accessoire raccordé (mode par défaut)
Auto-test pour cellules photo-éléctriques par coupure d'alimentation. Attention : la cellule émetrice
doit être alimentée sur les bornes 10/12 et la cellule réceptrice sur les bornes 10/11).
Auto-test pour accessoire muni d'une entrée TEST (cellules ou barre palpeuse).
Auto-test pour barre palpeuse (valeur comprise entre 4 et 12 K
Auto-tester l'entrée sécurité 2 : paramètre
(valeur usine = 00)
Pas d'auto-test de l'accessoire raccordé (mode par défaut)
Auto-test pour cellules photo-éléctriques par coupure d'alimentation. Attention : la cellule émetrice
doit être alimentée sur les bornes 10/12 et la cellule réceptrice sur les bornes 10/11).
Auto-test pour accessoire muni d'une entrée TEST (cellules ou barre palpeuse).
Auto-tester l'entrée sécurité 3 : paramètre
Pas d'auto-test de l'accessoire raccordé (mode par défaut)
Auto-test pour cellules photo-éléctriques par coupure d'alimentation. Attention la cellule émetrice
(valeur usine = 00)
doit être alimentée sur les bornes 10/12 et la cellule réceptrice sur les bornes 10/11).
Auto-test pour accessoire muni d'une entrée TEST (cellules ou barre palpeuse).
4.5 Programmation des télécommandes : paramètre
En fonction du type de fonctionnement choisi au chapitre 4.1, la valeur du paramètre P8 ne produit pas les
mêmes effets.
Mode séquentiel
Commande Ouverture / Fermeture (mode par défaut).
(valeur usine = 00)
Commande de la sortie auxiliaire
(pilotage de l'accessoire raccordé sur la sortie AUX ).
Mode 3 Boutons
Commande Ouverture.
Commande Fermeture.
Commande Stop.
Commande de la sortie auxiliaire
(pilotage de l'accessoire raccordé sur la sortie AUX ).
1. Choisir la fonctionnalité de la touche de la télécommande à programmer.
Afficher la valeur de la fonctionnalité à programmer à l'ai-
de des touches
et
2. Enregister le code (le récepteur RSA Hz peut enregistrer un maximum de 32 canaux).
Appuyer sur la touche de la télécommande à program-
mer puis sur la touche
pendant trois secondes jusqu'à l'apparition des tirets
(en maintenant l'appui sur la télécommande)
Il est également possible de piloter le récepteur RSA Hz en mode trois boutons à l'aide d'un inverseur à trois
touches câblé sur les entrées START (ouverture), SEC2 (fermeture) et SEC3 (stop), si ces dernières ont été para-
métrées "non câblées" chapitre 4.2.
4.6 Effacement des télécommandes : paramètre
L'effacement de toutes les télécommandes s'effectue par
un appui maintenu de 3 secondes sur la touche
jusqu'à apparition des tirets
4.7 Paramétrage des accessoires auxiliaires : paramètre
le contact auxiliaire est un contact sec. Un seul accessoire est raccordable et il est necessaire de l'alimenter en
fonction de l'utilisation parametrée.
Contact pour piloter une gâche électrique
(La gâche devra être alimentée avec une alimentation extérieure)
Contact pour piloter une gâche électro-magnetique
Contact pour piloter un feu Orange clignotant sans préavis
(uniquement pendant le fonctionnement de la porte)
Contact pour piloter un feu Orange clignotant avec préavis
(mode par défaut).
(avant le démarrage et pendant le fonctionnement de la porte)
Contact pour piloter un éclairage de zone
(mode par défaut, extinction automatique après temporisation T3 § 4.8)
Contact pour piloter un témoin de porte ouverte
Contact de type relais mono stable pour piloter un automatisme
Contact de type relais bi-stable pour piloter un automatisme
(valeur usine = 00)
Ouverture
Stop
Fermeture
Ouverture
Stop
Fermeture
Ouverture
Fermeture
du récepteur RSA Hz.
du récepteur RSA Hz
3s.
(valeur usine = 04)
3s.
(valeur usine = 04)
4.8 Paramétrage des temps de fonctionnement : paramètres
Temps de fonctionnement moteur
(valeur usine = 80)
à
(Incrément de 1 sec.)
Régler un temps très légerement superieur au temps
réel de fonctionnement.
Temps de re-fermeture de la porte
(valeur usine = 05)
à
(Incrément de 1 sec.)
Actif pour les modes de fonctionnement automa-
tiques (§ 4.1).
Le retour au menu s'effectue en appuyant sur les touches
(ou autre valeur indiquant l'état de fonctionnement du produit : cf.§ 5) ou après un temps d'attente d'une
minute.
5
Information de fonctionnement
Liste des informations de fonctionnement affichés par le récèpteur RSA Hz permettant une visualisation et un
diagnostic rapides de l'état de l'installation.
Codes evenements
Stop
RSA Hz en attente d'une commande
Auxilliaire
Ouverture de la porte en cours
Attente avant re-fermeture de la porte
Fermeture de la porte en cours
Cellule ouverture occultée
Cellule fermeture occultée
Codes défauts
Défaut sécurité à l'ouverture
(contact toujours ouvert)
Défaut sécurité à la fermeture
(contact toujours ouvert)
Défaut sécurité ADMAP*
(contact toujours ouvert)
Echec de l'auto test sur l'entrée sécurité 1
Historique des 10 derniers défauts
...
Voir code défaut ci-dessus.
Compteur de cycle
Dizaine et unités.
Milliers et centaines.
Consommation des accessoires
Puissance consommée en watts de
à
Réinitialisation du récepteur RSA Hz après apparition d'un défaut
L'effacement des codes défauts s'effectue par la sélection du paramètre
la touche
pendant 3 secondes jusqu'à l'apparition des tirets
- Pour les codes défauts de
à
:
Une fois le défaut corrigé, Il n'est pas nécessaire d'effacer le code défaut de l'historique pour revenir à un
fonctionnement normal.
- Pour les codes défauts de
à
:
Une fois le défaut corrigé, Il est impératif d'effacer le code défaut de l'historique pour revenir à un fonc-
tionnement normal.
* Dans le cas ou le raccordement des accessoires correspond au schéma du chapitre 1.
**Aire Dangereuse de Mouvement Accessible au Public.
à
Temps d'attente avant ré-inversion moteur
(valeur usine = 01)
à
(Incrément de 1 sec.)
Cas particulier de moteurs n'acceptant pas d'inver-
sion de sens de rotation sans phase d'arrêt.
Temps d'éclairage zone après fin de cycle
(valeur usine = 02)
à
(Incrément de 1 minute.)
ou
jusqu'à revenir à la valeur C1
Cellule ADMAP* occultée
Mouvement de la porte forcé par le clavier
Arrêt d'urgence enclenché
Autotest des sécurités en cours
Contact permanent sur l'entrée "SART"
Attente avant ré-inversion du moteur
Echec de l'auto test sur l'entrée sécurité 2
Echec de l'auto test sur l'entrée sécurité 3
Intensité dépassée sur l'alimentation 24V
(trop d'accessoires raccordés)
Temps de fonctionnement T0 trop court
ou fin de course atteint
Centaines et dizaine de mille.
.
suivi d'un appui maintenu sur
