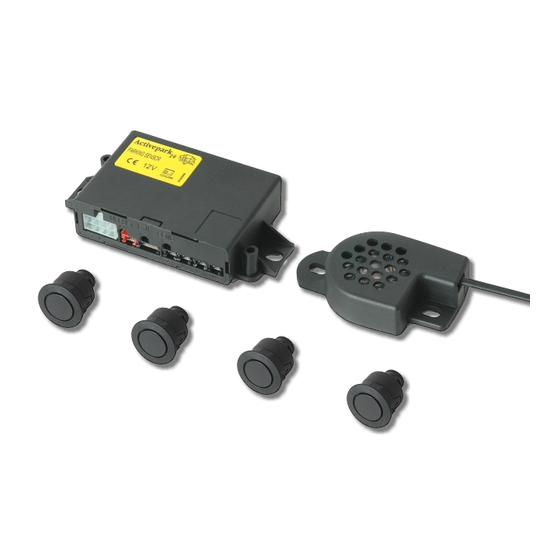

CAPTEUR DE STATIONNEMENT POUR APPLICATION AVANT ET ARRIÈRE
Ce produit est un dispositif électronique conçu pour se garer plus facilement et qui peut être appliqué aussi bien sur le pare-chocs
avant que sur le pare-chocs arrière de la voiture.
Pour que le dispositif fonctionne correctement à l'avant, il faut installer le bouton (Y) qui se trouve dans le kit, à la position 3 de la
centrale (voir schéma général page 3).
Le fonctionnement du capteur de stationnement se base sur le principe de la réfl exion des ondes sonores quand celles-ci rencon-
trent un obstacle.
Connaissant la vitesse de propagation d'un son dans l'espace, si l'on mesure le temps qui s'écoule entre l'émission d'un train d'im-
pulsions et sa réception, après qu'il a été réfl échi par un obstacle, il est possible de calculer la distance entre l'obstacle et la source
d'où provient l'énergie sonore.
Dans le cas présent, 4 sources d'énergie sonore sont disponibles, de façon à couvrir uniformément l'endroit du véhicule à proté-
ger.
Chacune de ces sources comprend une capsule à ultrasons qui sert aussi de récepteur de l'onde réfl échie.
Un bip intermittent signale que la voiture s'approche de l'obstacle. Plus elle s'en rapproche, plus sa fréquence accélère. Le son de-
vient continu quand la distance minimum de sécurité a été atteinte.
Composition du kit ........................................................................................................................................................................................................Pag. 2
Outils indispensables a l'installation .......................................................................................................................................................................Pag. 2
Schéma général de l'installation ..............................................................................................................................................................................Pag. 3
Caractéristiques techniques ......................................................................................................................................................................................Pag. 3
Peinture des capsules et des supports ...................................................................................................................................................................Pag. 3
Mises en garde générales d'installation sur le pare-chocs .............................................................................................................................Pag. 4
Position de fi xage des capsules ................................................................................................................................................................................Pag. 4
- Installation avec système ISH (Internal Sensor Holder) ........................................................................................................................Pag. 4
- Installation avec système ESH (External Sensor Holder) ......................................................................................................................Pag. 5
Programmations ............................................................................................................................................................................................................Pag. 6
Masquage de la lecturea .............................................................................................................................................................................................Pag. 6
Diminution de la performance du système .........................................................................................................................................................Pag. 7
Réduction de lecture des capsules latérales ........................................................................................................................................................Pag. 7
Utilisation du système sur pare-chocs avant .......................................................................................................................................................Pag. 7
Enregistrement de la vitesse ......................................................................................................................................................................................Pag. 7
Réglage ..............................................................................................................................................................................................................................Pag. 8
Fonctions accessoires ...................................................................................................................................................................................................Pag. 8
- Mute autoradio..................................................................................................................................................................................................Pag. 8
Esexclusion du système pour remorque ...............................................................................................................................................................Pag. 8
Diagnostic .........................................................................................................................................................................................................................Pag. 9
Mode d'emploi du système sur le devant .............................................................................................................................................................Pag. 9
Mode d'emploi du système sur l'arrière .................................................................................................................................................................Pag. 9
PRINCIPE DE FONCTIONNEMENT
INDEX DES ARGUMENTS
Publicité
Table des Matières
Manuels Connexes pour Meta System Activepark 4/14 Plus
Sommaire des Matières pour Meta System Activepark 4/14 Plus
-
Page 1: Table Des Matières
CAPTEUR DE STATIONNEMENT POUR APPLICATION AVANT ET ARRIÈRE PRINCIPE DE FONCTIONNEMENT Ce produit est un dispositif électronique conçu pour se garer plus facilement et qui peut être appliqué aussi bien sur le pare-chocs avant que sur le pare-chocs arrière de la voiture. Pour que le dispositif fonctionne correctement à... -
Page 2: Composition Du Kit
COMPOSITION DU KIT Accessoires pour l’installation de l’ISH OPT: ABP0214 - Accessoires pour l’installation de l’ESH LÉGENDE Composition du Kit Accessoires pour l’installation de l’ISH OPT: ABP0214 - Accessoires pour l’installation de l’ESH A - Centrale de commande O - Supports Q - Bague en silicone pour ressort B - Tournevis pour le réglage P - Autocollants supports... -
Page 3: Schéma Général De L'installation
SCHÉMA GÉNÉRAL DE L’INSTALLATION OFFSET VOLUME Page 8 SENSIBILITÉ PARE-CHOCS PARE-CHOCS CÔTÉ CÔTÉ GAUCHE DROIT SIGNAL ODOMÉTRIQUE VERT/NOIR Page 7 DEMANDE DE BUTTON FRONT BLEU CLAIR JAUNE ROUGE BLANC NOIR GRIS NOIR DIMINUTIONS PERFORMANCES SYSTÈME Page 7 ROUGE/BLEU RÉDUCTION SENSIBILITÉ JAUNE MASQUAGE Page 7... -
Page 4: Mises En Garde Générales D'installation Sur Le Pare-Chocs
MISES EN GARDE GÉNÉRALES D’INSTALLATION SUR LE PARE-CHOCS La position et l’orientation des capteurs jouent un rôle primordial dans le fonctionnement du système. C’est pourquoi, avant de procéder à l’installation, il convient de vérifi er certaines conditions: - à l’endroit choisi pour le positionnement des capteurs, le pare-chocs doit avoir une profondeur intérieure et un espace suffi sant pour exécuter un montage sans forcer;... -
Page 5: Installation Avec Système Esh (External Sensor Holder)
N.B.: DÉGRAISSER SOIGNEUSEMENT AVANT D’APPLIQUER LE RUBAN ADHÉSIF À DOUBLE FACE N.B.: POUR UN FONCTIONNEMENT CORRECT, VEILLER À CE QUE LE REPÈRE (A) DE POSITIONNEMENT SOIT HORIZONTAL PAR RAPPORT AU SOL. APRÈS L’APPLICATION AU PARE-CHOCS, NE PAS MOUILLER NI FORCER AU COURS DES 8 PROCHAINES HEURES Installation avec système ESH (External Sensor Holder) Fig. -
Page 6: Programmations
PROGRAMMATIONS Les programmations essentielles pour un bon fonctionnement du produit sur le véhicule sont au nombre de deux : la programma- tion de la vitesse (pour système sur le devant seulement) et le masquage d’obstacles et de saillies (pour les deux systèmes) à exécu- ter pour prévenir de faux signaux. -
Page 7: Diminution De La Performance Du Système
DIMINUTION DE LA PERFORMANCE DU SYSTÈME Cette fonction ne doit être utilisée que si besoin est car elle diminue considérablement les performances du système, évitant donc toute fausse lecture due à une installation non conforme aux caractéristiques spécifi ées. Pour confi gurer cette fonction, il suffi ra de raccorder le fi l ROUGE/BLEU au positif de la marche arrière. ROUGE/BLEU RÉDUCTION DE LECTURE DES CAPSULES LATÉRALES Cette fonction permet de diminuer la lecture des capsules latérales quand leur lecture excessive empêche une juste évaluation de... -
Page 8: Réglage
RÉGLAGE Au moyen de trois trimmers positionnés sur le devant de la centrale de commande, il est possible de donner plus de précision au fonctionnement de l’appareil, selon les besoins du client ou de la structure du pare-chocs. Ces trimmers contrôlent trois fonctionnalités: LA SENSIBILITÉ... -
Page 9: Diagnostic
DIAGNOSTIC En cours de fonctionnement, le système continue d’activer une fonction d’autodiagnostic qui, par l’intermédiaire de signaux so- nores appropriés, avertit l’utilisateur de la présence d’anomalies concernant un ou plusieurs capteur(s). Si après l’intervention du système, des défauts de fonctionne- ment sont détectés, un signal sonore, voire plusieurs, sera/seront activé(s) : - bip long à...
