Manuels Connexes pour Plantronics MDA200
Sommaire des Matières pour Plantronics MDA200
- Page 1 MDA200 ™ Commutateur audio Guide de l'utilisateur...
-
Page 2: Table Des Matières
Sommaire Sommaire Sommaire Bienvenue 3 Contenu de la boîte 4 Présentation générale du MDA200 5 Accessoires 6 Connexion de votre micro-casque/oreillette Téléphone de bureau : connexion et appel 8 Téléphone de bureau (standard) 8 Téléphone de bureau + levier décroché du combiné HL10 et alimentation secteur (vendus séparément) 10... -
Page 3: Bienvenue
Bienvenue Félicitations pour votre achat d'un produit Plantronics. Ce guide comprend les instructions de configuration et d'utilisation de votre commutateur MDA200 de Plantronics. Reportez-vous aux instructions relatives à la sécurité pour les informations importantes relatives à la sécurité avant d'installer ou d'utiliser le périphérique. -
Page 4: Contenu De La Boîte
Contenu de la boîte Câble de l'interface téléphonique Commutateur audio MDA200... -

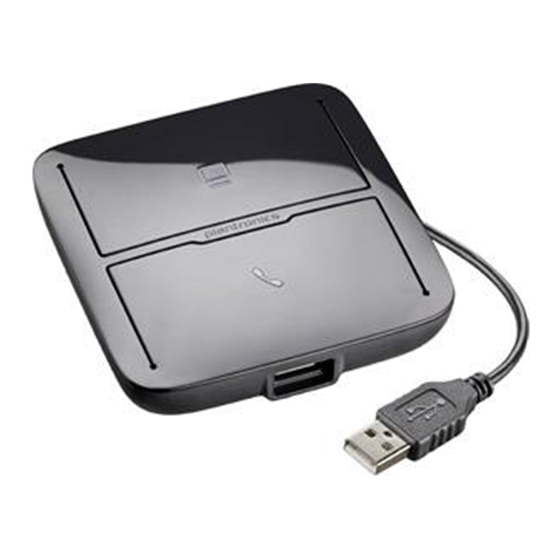

Page 5: Présentation Générale Du Mda200
Présentation générale du MDA200 PARTIE AVANT/SUPÉRIEURE PARTIE ARRIÈRE PARTIE INFÉRIEURE Bouton de conversation du PC Bouton de conversation du téléphone de bureau Port pour micro-casque/oreillette USB ou adaptateur sans fil USB (micro-casque/oreillette et adaptateur non fournis) Câble USB (pour connexion au PC) Prise du levier décroché... -
Page 6: Accessoires
Permet de décrocher/raccrocher à distance avec votre micro-casque/oreillette. Alimentation secteur Nécessaire en cas d'utilisation du levier décroché du combiné HL10. Câble d'extension USB Permet de rallonger le câble USB entre le commutateur MDA200 et le Consultez le site plantronics.com/accessories... -
Page 7: Connexion De Votre Micro-Casque/Oreillette
Connexion de votre micro-casque/oreillette Connectez votre micro-casque/oreillette USB filaire ou l'adaptateur de votre appareil USB sans fil Plantronics pris en charge au port USB prévu à cet effet sur le commutateur MDA200.* REMARQUE Votre micro-casque/oreillette continuera de fonctionner comme s'il (elle) était connecté(e) directement au PC. -
Page 8: Téléphone De Bureau : Connexion Et Appel
Téléphone de bureau : connexion et appel Il existe trois façons de connecter le commutateur MDA200 à votre téléphone de bureau. Sélectionnez l'une des options suivantes et continuez. • Téléphone de bureau (standard) • Téléphone de bureau + levier décroché du combiné HL10™ et alimentation secteur (vendus séparément) -
Page 9: Vérifier La Configuration Et Passer Un Appel Test
Par mesure de sécurité, n'utilisez jamais les oreillettes à un niveau de volume élevé pendant une période prolongée afin d’ é viter tout risque de pertes auditives. Ne dépassez pas un niveau d'écoute modéré. Pour plus d'informations sur les micro-casques/oreillettes et l'audition, visitez le site : plantronics.com/healthandsafety. -
Page 10: Téléphone De Bureau + Levier Décroché Du Combiné Hl10 Et Alimentation Secteur (Vendus Séparément)
(vendus séparément) Branchez l'une des extrémités du câble d'alimentation à la prise d'alimentation située à l'arrière du commutateur MDA200 et l'autre extrémité à une prise de courant. UTILISEZ Branchez le cordon d'alimentation du levier décroché du combiné dans la prise prévue à cet effet en appuyant fermement dessus. - Page 11 Placez délicatement le levier décroché du combiné sur le téléphone de bureau, dans la position déterminée ci-dessus. Appuyez fermement dessus pour le coller. Absence de tonalité Si vous n'entendez pas de tonalité, tournez l'interrupteur de hauteur du levier décroché du combiné...
-
Page 12: Téléphone De Bureau + Câble Ehs
Pour les téléphones Nortel uniquement Téléphone de bureau + câble EHS Connectez une extrémité du câble EHS au commutateur MDA200 et l'autre extrémité au téléphone de bureau conformément à la description figurant dans le Guide de démarrage de l'adaptateur EHS. -
Page 13: Ordinateur : Connexion Et Appel
Ordinateur : connexion et appel Connecter votre ordinateur et passer un appel Connectez le câble USB du commutateur MDA200 à l'ordinateur. Le témoin lumineux du bouton de conversation du PC s'allume en vert. Lorsque vous portez le micro-casque/l'oreillette, passez un appel test depuis le logiciel de téléphonie. -
Page 14: Mda200 : Témoins Lumineux
Système audio du téléphone de bureau connecté Jaune clignotant Système audio du téléphone actif mis en attente Vert clignotant Le commutateur MDA200 est en cours de pendant démarrage. Une fois démarré, les deux témoins 2 secondes pour lumineux s'éteignent si aucun(e) micro-casque/ les deux icônes... -
Page 15: Utilisation Quotidienne
Si vous choisissez de ne pas installer le logiciel ou ne disposez pas d'un logiciel de téléphonie compatible, vous devez d'abord appuyer sur le bouton d'appel. Pour en savoir plus, consultez le site internet plantronics.com/software. Passer un appel sortant Appels sortants sur le téléphone de bureau... -
Page 16: Dépannage
Dépannage Téléphone de bureau Je n'entends pas de tonalité dans Réglez l'interrupteur de configuration sur le commutateur jusqu'à ce l'oreillette. qu'une tonalité retentisse. Ajustez le volume d'écoute avec le bouton de volume du micro- casque/de l'oreillette. Si le volume est toujours trop bas, réglez le volume d'écoute sur le commutateur. -
Page 17: Logiciel De Téléphonie
Assurez-vous que le logiciel Plantronics est installé. Téléchargez-le à l'adresse suivante : plantronics.com/software. Si le logiciel Plantronics n'est pas installé et que vous ne disposez pas d'un logiciel de téléphonie compatible, vous devez d'abord appuyer sur le bouton d'appel du micro-casque/de l'oreillette, puis utiliser l'interface du logiciel de téléphonie pour passer un appel, répondre ou raccrocher. -
Page 18: Besoin De Plus D'informations
Pays-Bas © 2011 Plantronics, Inc. All rights reserved. Plantronics, the logo design, MDA200, and HL10 are trademarks or registered trademarks of Plantronics, Inc. Windows, Windows 7, Windows Vista, and Windows XP are registered trademarks of Microsoft Corporation in the US and other countries.
