ATTENTION: Risque de choc électrique
L'installation doit être réalisée avec prudence à cause de la tension élevée des batteries en
série
ATTENTION !! Ne rien placer entre la borne plate de raccordement de l'onduleur et l'anneau
de la cosse. Cela pourrait provoquer une surchauffe.
ATTENTION !! Ne pas appliquer d'antioxydant sur les bornes avant qu'elles ne soient
complètement fixées.
ATTENTION !! Avant de finaliser la connexion CC ou de fermer le disjoncteur CC, assurez-
vous que les bornes + et – soient correctement reliées, et sans inversion.
Connexion d'entrée et de sortie CA
ATTENTION!! Avant de réaliser la connexion a la source d'entrée CA, veuillez installer un disjoncteur CA
séparé entre l'onduleur et la source d'entrée CA, afin de garantir que l'onduleur soit bien hors tension lors de
toute intervention de maintenance sur ce dernier, et qu'il soit entièrement protégé contre les surcharges de
courant alternatif d'entrée. Il est recommande d'utiliser un disjoncteur CA de 10A pour le modèle 1KVA, 20A
pour le 2KVA, et 32A pour le 3KVA.
ATTENTION!! Il y a deux bornes de raccordement avec les mentions "IN" et "OUT". Veuillez faire attention a
ne pas inverser les connecteurs d'entrée (« IN ») et de sortie (« OUT »).
ATTENTION! Tous les câblages doivent être réalisés par du personnel qualifie.
ATTENTION! Il est primordial d'utiliser des câbles appropriés pour la sécurité et le
bon fonctionnement du système. Afin d'éviter tout accident, veuillez respecter les
câbles et prises recommandés (voir ci-dessous).
Câ bles et taille des cosses recommandé s pour les batteries:
Model
e
1KVA
2KVA
3KVA
Veuillez suivre les étapes suivantes afin de réaliser la connexion de la batterie :
1. Avant de réaliser la connexion d'entrée et de sortie CA, assurez-vous que le disjoncteur CC soit bien
activé.
2.
Dénudez les câbles de 6mm pour le modèle 1KVA et de 10mm pour le 2K/3KVA. Dénudez également le
connecteur L et le connecteur neutre N de 3mm.
3.

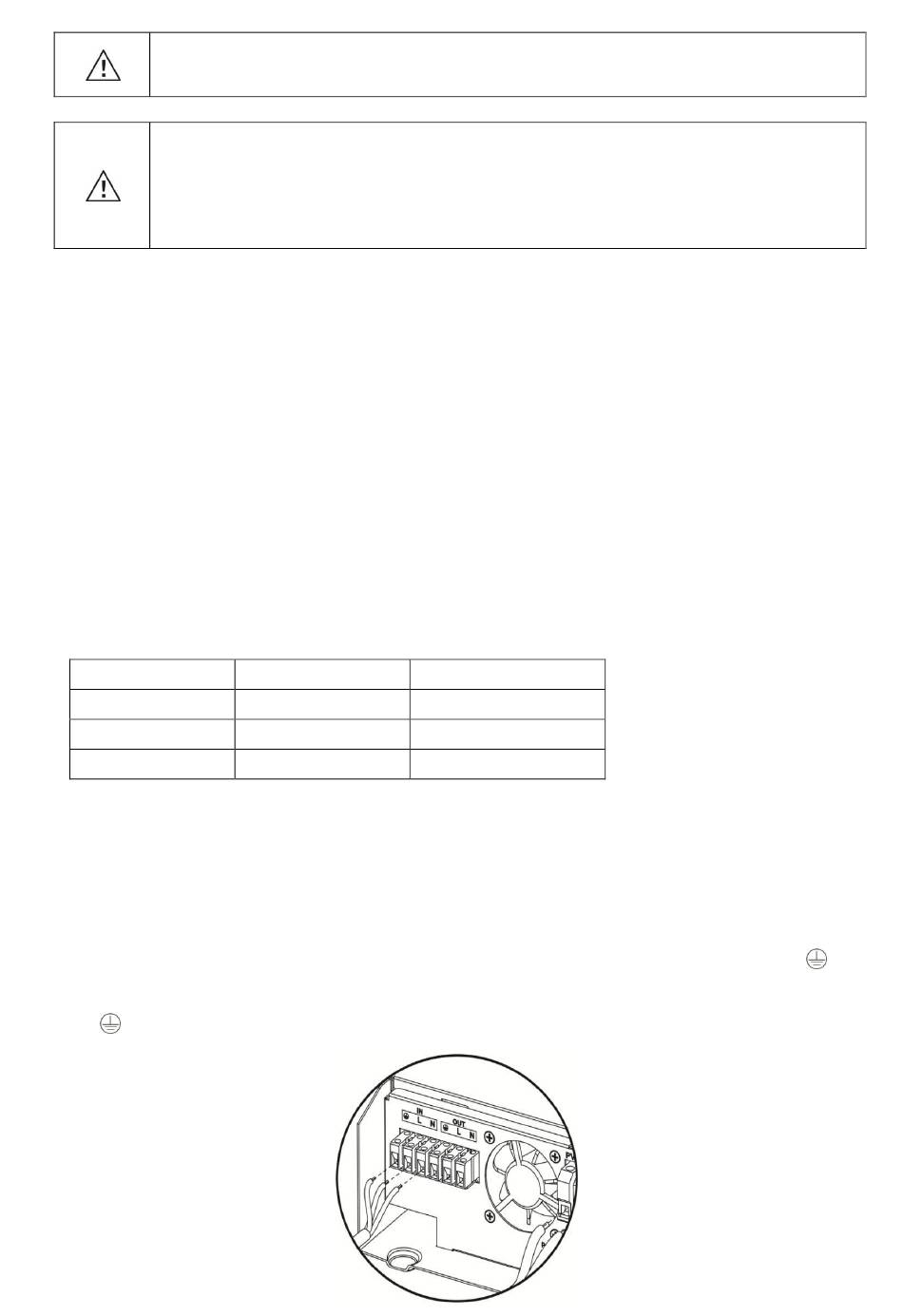

Insérez les câbles d'entrée CA dans les serre-vis en respectant les polarités indiquées sur le bloc de
raccordement et serrez fermement les vis. Veillez à connecter le conducteur de protection PE (
premier.
L →Ligne (marron ou noir)
→Terre (vert et jaune)
N →Neutre (Bleu)
AWG no.
16 AWG
14 AWG
12 AWG
13
Serrage
0.5~ 0.6 Nm
0.8~ 1.0 Nm
1.2~ 1.6 Nm
1KVA
) en
