SSC

one

ÉLECTROLYSEUR AU SEL

GUIDE D'INSTALLATION

Table des Matières

Sommaire des Matières pour emaux SSC one

Page 1 ® ÉLECTROLYSEUR AU SEL GUIDE D'INSTALLATION...
Page 2: Contenu Du Package
3 mètres de la piscine ou du spa, doivent être reliées aux bornes de mise à la terre avec des conducteurs en cuivre. CONTENU DU PACKAGE Le package comprend les composants suivants : SSC one Unité de contrôle Solution tampon pH 7.0 ® Cellule électrolytique Solution tampon pH 4.0...
Page 3: Cellule Électrolytique
Ph. L’Emaux SSC one ® comprend également un système de nettoyage automatique qui évite la formation de tartre sur les électrodes. En outre, Emaux SSC one comprend une pompe ® péristaltique intégré et un capteur de pH.
Page 4: Niveau De Sel
CHIMIE DE L’EAU Le tableau ci-dessous présente les niveaux recommandés des paramètres chimiques nécessaires pour une bonne qualité de l’eau dans la piscine utilisant Emaux SSC one ® Testez votre eau régulièrement et assurez-vous que les niveaux sont dans l’intervalle recommandé.
Page 5: Ajout Et Suppression De Sel Dans L'eau De La Piscine
étanche qui convient au montage extérieur (indice IPX4). Pourtant, les points suivants doivent être pris en considération pour une installation correcte du SSC one ® 1. Installez l’unité de contrôle à l’aide de la feuille de papier de gabarit fournie avec le package à...
Page 6: Electrical Installation
Fig. 1 ELECTRICAL INSTALLATION Procédez aux interconnexions entre la cellule et l’unité de contrôle selon le dessin (figure 2). 1. Vous pouvez connecter l’unité de contrôle SSC one directement à l’alimentation 230V ou ® à l'armoire électrique générale (A).
Page 7 Fig. 2 INSTALLATION DU CAPTEUR DE PH Installez la selle de pH dans un tuyau diamètre 50 mm et avant de la cellule électrolytique. La selle d’injecteur de pH doit être installée après toujours la cellule électrolytique pour sa protection. Les deux doivent être toujours installés en position horizontale.
Page 8: Démarrage
Pour cette raison, il est important d’ajuster les paramètres si la température augmente ou diminue. La température de l’eau doit être portée à 15-40 °C. Le SSC one ne produira pas de chlore à...
Page 9: Opération

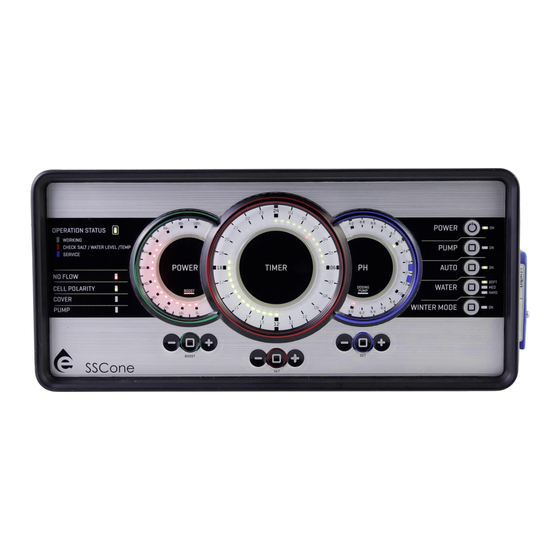

: ® les indicateurs à gauche, les indicateurs à droite et les trois cercles contrôleurs (Fig. 5). Fig. 5 INDICATEURS À GAUCHE 9.1.1. Il informe sur l’état et le fonctionnement de l’unité SSC one ® GLIGNOTANT GLIGNOTANT LUMIÈRE CONTINUE...
Page 10 D’autre part, la pompe doseuse de pH va continuer à travailler comme normalement. 9.1.3. L’unité Emaux SSC one ® a un cycle autonettoyant qui inverse la polarité de la cellule, en réduisant l’accumulation de tartre dans les plaques en titane et en maximisant la durée de vie...
Page 11: Alimentation
(Auto Mode). 9.2.3. LUMIÈRE CONTINUE LUMIÈRE INÉXISTANTE Le mode AUTO est éteint et le système ne va pas L’unité Emaux SSC one ® produire du chlore, même si la pompe de filtration va fonctionner selon le AUTO fonctionne. Si la pompe de filtration fonctionne au cycle d’opération...
Page 12: Contrôleurs De Trois Cercles
9.2.4. Après avoir vérifié la dureté totale dans l’eau de la piscine, cliquez sur le bouton en conséquence :  SOFT (LÉGÈRE) : La dureté totale est inférieure à 200 ppm CaCO  MID (MOYENNE) : La dureté totale se situe entre 200 and 400 ppm CaCO ...
Page 13: Contrôleur De Puissance
Dans certains cas, comme après un nombre de baigneurs élevé, une forte pluie ou un renouvellement de l’eau, la concentration de chlore baisse considérablement. Il faudra utiliser le bouton BOOST afin que Emaux SSC one ® produise du chlore à 100% de puissance de sortie pendant 24 heures ou jusqu’à ce que le même bouton soit activé...
Page 14 Le contrôleur du pH régule la valeur du pH d’un piscine grâce aux valeurs du la sonde de pH et au contrôle d’une pompe doseuse péristaltique. L’unité Emaux SSC one ® lira le signal de la sonde de pH, le comparera avec la valeur de pH souhaitée et allumera/éteindra la pompe doseuse en...
Page 15 Alors que l'acide hypochloreux (HClO) est généré par l’électrolyseur au sel désinfecte l'eau, le pH tend à augmenter. Pour cette raison, l'injection d'acide dans l'eau est toujours obligatoire. L'unité SSC one comprend une pompe de dosage péristaltique qui injectera l'acide dans le ®...
Page 16: Entretien De La Cellule Électrolytique
PROCEDURE DE NETTOYAGE DE LA CELLULE ÉLECTROLYTIQUE S’il y a de calcaire formé sur les plaques en titane, la première procédure de nettoyage est la suivante : 1. Coupez l’alimentation électrique de l’unité de contrôle du SSC one et retirez les électrodes ®...
Page 17: Entretien De La Sonde De Ph
Pendant une période d’inactivité, comme l’hiver, la procédure suivante doit être effectuée : a) Opération de travail minimal  Activez MODE HIVER. La production de chlore diminuera de moitié.  Si une couverture de piscine automatique est installée et connectée à l'unité SSC one , le ®...
Page 18: Résolution De Problèmes
12. RÉSOLUTION DE PROBLÈMES PROBLÈME SOLUTION Vérifiez les plaques de la cellule. 1. Lumière rouge fixe : défaut de la cellule. Vérifiez les câbles électriques entre la cellule et l'unité de Aucune cellule est contrôle. connectée. Vérifiez la salinité de l'eau. 2.
Page 19: Politique De Garantie
13. POLITIQUE DE GARANTIE Emaux fabrique ses produits avec le plus haut standard de qualité d’exécution, en utilisant les meilleurs matériaux disponibles par le biais du processus technologique. Emaux assure la garantie de ses produits selon les modalités suivantes : GARANTIE PROLONGÉE POUR DES PRODUITS SPÉCIFIQUES...
Page 20: Processus De Réclamation
13.2. PROCESSUS DE RÉCLAMATION Le processus de réclamation est effectué en trois étapes : 1. Réclamation : le client contacte le vendeur Emaux et il fournit tous les détails de la réclamation qui comprend : a. Renseignements sur le produit défectueux comme le code(s) de l’article et le numéro(s) de série.
