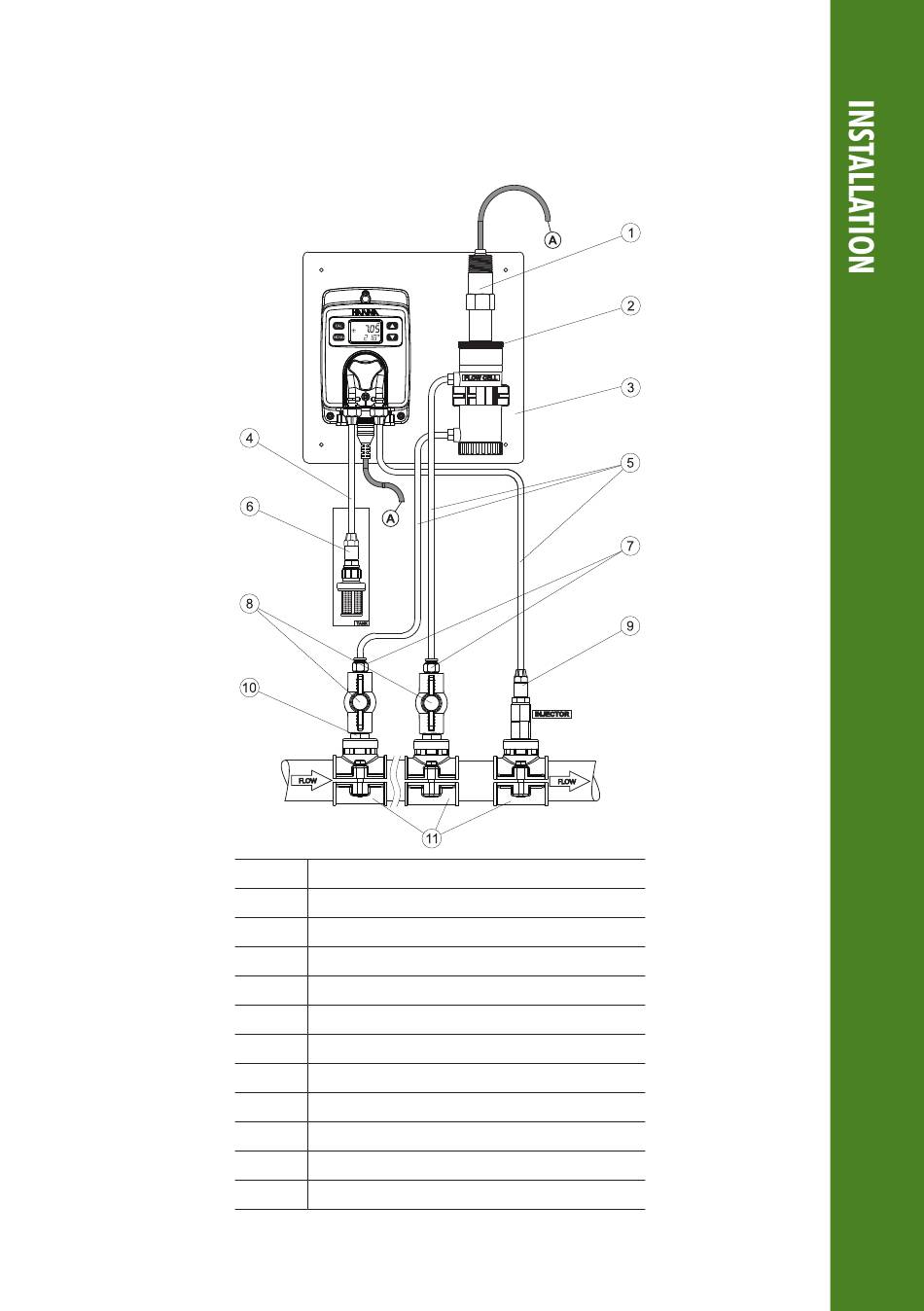

Installation en cellule de passage, vue d'ensemble et tableau des pièces
Vous trouverez ci-dessous une représentation détaillée d'une installation en cellule de passage avec
les composants pertinents. La pression maximale dans la cellule est de 3 atm (44 psi).
Position Description
1
2
3
4
5
6
7
8
9
10
11
Electrode
Cellule de passage et adaptateur
Panneau de montage
Tuyau PVC flexible
Tuyau PE rigide
Filtre d'aspiration
Adaptateur 1/2" vers 6 mm pour tuyau
Vanne pour contrôler le débit de la cellule
Injecteur, filetage 1/2"
Mamelon, 1/2" - 1/2"
Support pour canalisation Ø 50 mm, filetage 1/2"
