Sommaire des Matières pour UfE ENS26

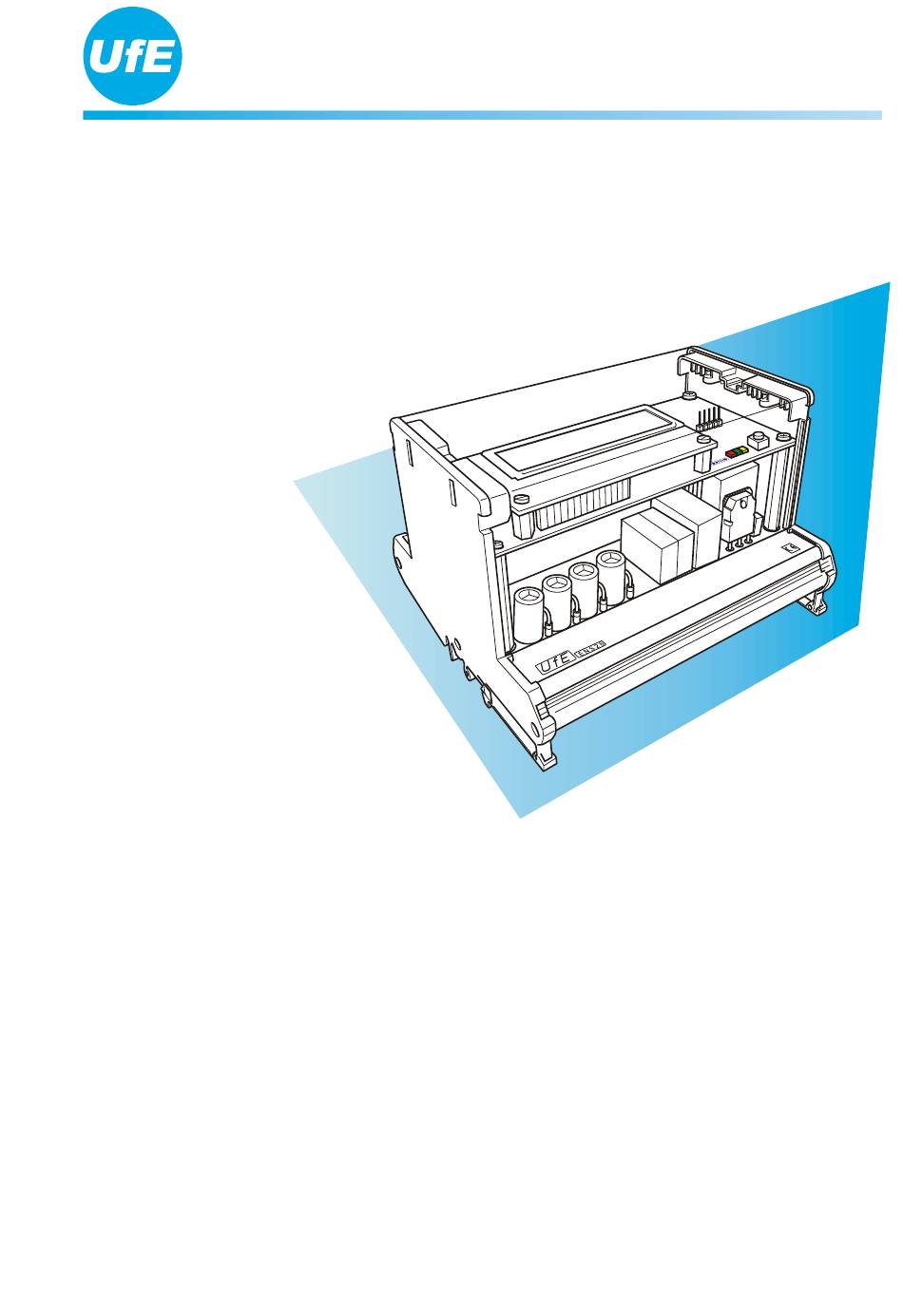

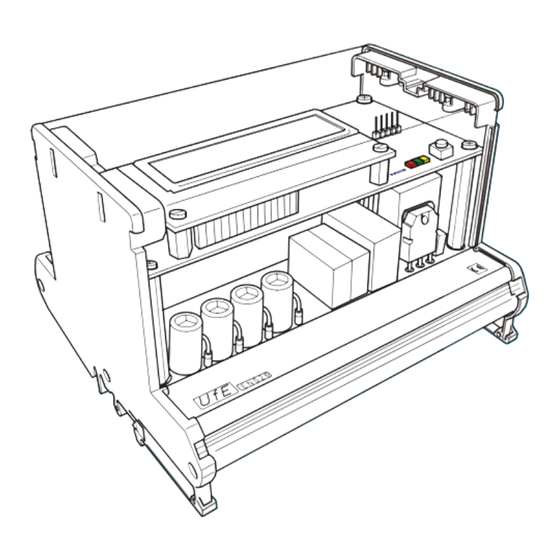

- Page 1 Dispositif de découplage automatique ENS26 Notice d'utilisation Dernière mise à jour 09/2005...
- Page 2 Tous droits réservés, notamment en cas de demande de brevet ou d'autres enregistrements. Modifications techniques réservées. Info Le dispositif de découplage ENS26 et le procédé de mesure sont proté- gés par des brevets. Page 2 sur 24 Notice d'utilisation ENS26 Version: A.02...
-
Page 3: Déclaration De Conformité
Joachim-Jungius-Straße 9 18059 Rostock déclare sous sa seule responsabilité que le produit Type: Dispositif de découplage automatique ENS26 Numéro d'appareil: _____________________ est conforme aux exigences fondamentales applicables en matière de sécu- rité et d'hygiène des directives européennes 89/336/CEE (compatibilité électromagnétique CEM) et 73/23/CEE (directive «... -
Page 4: Table Des Matières
4.2.2 Etat d'erreur de la fréquence ........19 4.2.3 Etat d'erreur de l'impédance .........20 4.2.4 Défauts du dispositif de découplage ENS26 ....20 4.2.5 Messages d'erreur en cas de variations du réseau ..21 Signalisation d'erreurs par DEL ........22 Caractéristiques techniques..........23 Page 4 sur 24 Notice d'utilisation ENS26 Version: A.02... -
Page 5: Sécurité
Ce pictogramme vous avertit de dommages matériels ainsi que de conséquences financières et judiciaires défavorables (ex. perte de garantie, cas de responsabilité civile etc.). Info Conseils et informations importants pour une utilisation efficace, économique et respectueuse de l'environnement. Notice d'utilisation ENS26 Page 5 sur 24 Version: A.02 Révision: 20.09.2005... -
Page 6: Obligations
à la sécurité du travail et à la prévention des accidents. Danger C'est votre sécurité et la sécurité d'autres personnes travaillant à proximité de l'ENS26 ainsi que la sécurité des interventions sur le réseau d'électricité qui est en cause! Page 6 sur 24 Notice d'utilisation ENS26 Version: A.02... -
Page 7: Garantie Et Responsabilité
• Sinistres provoqués par des corps étrangers et par force majeure. Attention Il est interdit de réaliser des modifications de l'ENS26 sans autorisation du fabricant. Attention N'essayez pas de réparer l'appareil. Toute garantie est annulée en cas d'intervention sur l'appareil. -
Page 8: Prescriptions De Prévention Des Accidents
Sécurité Prescriptions de prévention des accidents Eliminer immédiatement tout défaut portant atteinte à la sécurité. Ne pas continuer à utiliser l'ENS26 jusqu'à élimination du défaut. Danger Les modules solaires sont sous tension dès qu'ils sont exposés à la lumière du jour. Prière d'en tenir compte pour tout travail de câblage et de prendre les précautions adéquates. -
Page 9: Utilisation Conforme
Chapitre 1 Sécurité Utilisation conforme L'ENS26 a été construit selon l'état de la technique et les règles reconnues en matière de sécurité. Il est toutefois possible que l'utilisation de l'appareil provoque des dangers pour l'intégrité personnelle et la vie de l'utilisateur ou de tiers ainsi que des détériorations de l'appareil et d'autres valeurs matérielles. -
Page 10: Montage Et Raccordement
L'ENS26 est conçu pour le service à des températures ambiantes compri- ses entre - 20 °C et + 40 °C (voir aussi chapitre 5, Caractéristiques techni- ques). -
Page 11: Plaque Signalétique Et Sigle Ce
Les indications suivantes ont été apposées aux positions indiquées sur l'ENS26 par le fabricant A) Numéro d'appareil Le numéro d'appareil du fabricant de votre ENS26 est indiqué à cette po- sition. B) Sigle CE Le sigle CE se trouve dans le coin inférieur droit de la face frontale: Info Veuillez toujours indiquer le numéro d'appareil de votre ENS26 si vous... -
Page 12: Description Du Système
En cas de panne de secteur, l'ENS26 coupera de manière sûre la phase surveillée de l'injection sur le réseau et empêchera l'îlotage. Les anomalies suivantes sont surveillées: •... -
Page 13: Affichage Lcd Et Del
Chapitre 2 Description du système Affichage LCD et DEL La face avant de l'ENS26 comporte les dispositifs de signalisation sui- vants: X XXXXX A) Affichage LCD (en option) L'état de l'appareil et du réseau est indiqué sur un affichage LCD à 2 li- gnes. -
Page 14: Connexions
Chapitre 2 Description du système Connexions Le bord supérieur de l'ENS26 comporte les connexions suivantes: <EINSPEISER <NETZ A 2 bornes pour le raccordement d'une phase et du neutre (installation d'injection sur le réseau) B 2 bornes pour le raccordement d'une phase et du neutre (réseau) Info Le raccordement de l'appareil est décrit dans l'instruction de montage. -
Page 15: Service
Chapitre 3 Service Service Mise en service du système L'ENS26 se met automatiquement en service dès qu'il est raccordé au secteur. 3.1.1 Affichage LCD (en option) lors du processus de démarrage L'affichage LCD disponible en option indique l'état du processus de mise... -
Page 16: Signalisation Par Del Lors Du Processus De Démarrage16
Signification Lors du démarrage, toutes les DEL s'allument. Au bout d'une seconde, allumage en chenillard. Le réseau est bon et l'ENS26 se met en circuit. Pendant le service, la diode jaune peut clignoter ou s'allumer en permanence. Affichage LCD en service (en option) - Page 17 Signification Etat de phase. Valeur estimative de l'impédance absolue de cette phase. Nombre d'impulsions de mesure par seconde. Part propre de l'ENS26 du signal de mesure total. Limite de découplage supérieure dynamique pour le saut d'impédance. Dernier saut d'impédance déterminé.
-
Page 18: Mise Hors Circuit Du Système
4 « Dépannage »). Mise hors circuit du système L'ENS26 ne peut pas être mis hors circuit. L'appareil passe au mode repos si aucune tension n'est appliquée. Dès qu'une tension suffisante est four- nie, il se remet immédiatement en service. -
Page 19: Dépannage
Mesure recommandée ^50,90 Fréquence trop élevée. En cas de variations fréquentes du secteur, v48,00 Fréquence trop basse. veuillez contacter votre j48,00 Saut de fréquence détecté gestionnaire de réseau. (RoCoF) Notice d'utilisation ENS26 Page 19 sur 24 Version: A.02 Révision: 20.09.2005... -
Page 20: Etat D'erreur De L'impédance
Si l'ENS26 ne se remet pas en circuit de manière durable, il devra être remplacé. Info L'ENS26 ne peut pas être réparé sur place. Veuillez informer le fournisseur qu'il vous faut un appareil de rechange. Page 20 sur 24 Notice d'utilisation ENS26 Version: A.02... -
Page 21: Messages D'erreur En Cas De Variations Du Réseau
Spa.ToLo U=130.4 de réaction 200 ms. Spa.THi Uf=310.0 Tension secteur trop élevée ou trop basse, temps Spa.TLo Uf=120.3 de réaction 20 ms, découplage en instantané pour protection des appareils. Notice d'utilisation ENS26 Page 21 sur 24 Version: A.02 Révision: 20.09.2005... -
Page 22: Signalisation D'erreurs Par Del
Faites remplacer l'ENS26 par une entre- prise spécialisée. Info L'ENS26 ne peut pas être réparé sur place. Veuillez informer le fournisseur qu'il vous faut un appareil de rechange. Page 22 sur 24 Notice d'utilisation ENS26 Version: A.02... -
Page 23: Caractéristiques Techniques
(temps de réaction 0,2 s) > 1 Hz/s Taux de variation de fréquence (RoCoF = Rate of Change of Frequency) > 0,5 Ohm (temps de réaction Détection de saut d'impédance 0,5 s) Notice d'utilisation ENS26 Page 23 sur 24 Version: A.02 Révision: 20.09.2005... - Page 24 Chapitre 5 Caractéristiques techniques Pour vos notes Page 24 sur 24 Notice d'utilisation ENS26 Version: A.02 Révision: 20.09.2005...
