Manuels Connexes pour switel SPF8266

Sommaire des Matières pour switel SPF8266

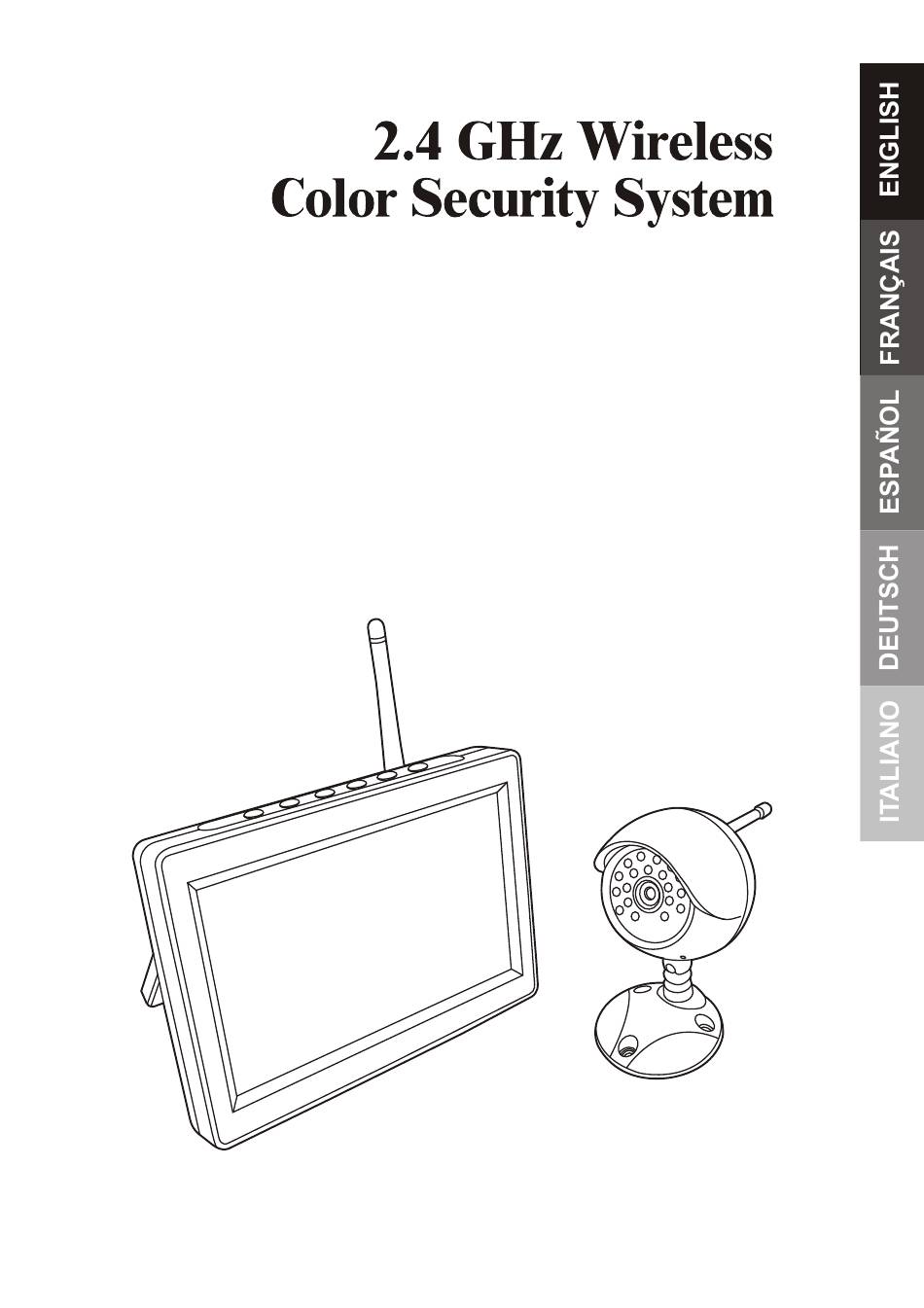

  • Page 1 User's Manual Manuel d'utilisation Manual del Usuario Benutzerhandbuch Manuale utente...
  • Page 3 Figures and Quick Guide/ Figures et guide rapide Figuras y Guía Rápido/Abbildungen und Schnellanleitung /Figure e guida rapida Product Layout / Disposition du produit / Aspecto del producto / Produkt-Layout / Struttura del prodotto Monitor / Moniteur Fig. 1 Camera / Caméra / Cámara / Kamera / Videocamera Fig.
  • Page 4 Setting Up/Installation/Configuración/Einrichten/Installazione Setting up the Camera / Installer la caméra / Configuración de la cámara / Einrichten der Kamera / Installazione della videocamera Select Channels / Sélection des canaux / Selección de Canales / Auswahl von Kanälen/Selezione dei canali Channel 1 Channel 2 Channel 3 Channel 4...
  • Page 5 Mounting on a ceiling / Fixation à un plafond / Montaje en el techo / Befestigung an einer decke / montaggio a soffitto Fig. 5 Power Supply / Alimentation / Alimentación / Stromversorgung / Alimentazione elettrica Waterproof Tape /Ruban étanche Cable Entry Hole /Cinta impermeable Trou d'entrée du câble...
  • Page 6 Setting up the monitor / Configurazione du moniteur / Instalación el monitor / Einrichten des Monitors / Installazione del monitor Power Supply / Alimentation / Alimentación / Stromversorgung / Alimentazione Fig. 8 Connecting to Wire Cameras / Raccorder les caméras avec fil / Conexión a las cámaras / An die Kameras anschließen / Connettere alle Videocamere Audio...
  • Page 7 Function Displays / Fonctions d'affichage / Visualizaciones de Función / Anzeigen der Funktion / Visualizzazioni funzioni Setting the Brightness / Réglage de la luminosité / Ajustando la Luminosidad / Die Helligkeit einstellen / Impostazione della luminosità Brightness Contrast Saturation Channel SwitchTime Alarm AlarmTime...

  • Page 8: Setting The Switchtime / Réglage Du Temps De Basculement

    Setting the Channel / Réglage de la Chaîne / Ajustando el Canal / Den Kanal einstellen / Impostazione del canale Brightness Contrast Saturation Channel SwitchTime Alarm AlarmTime Channel RF1 RF2 RF3 FR4 AV1 AV2 Fig. 14 Setting the SwitchTime / Réglage du temps de basculement / Ajustando el Tiempo de Conmutación / Die Schaltzeit einstellen / Impostazione del tempo di commutazione Brightness...

  • Page 9: Setting The Alarmtime / Réglage De La Durée De L'alarme

    Setting the AlarmTime / Réglage de la durée de l'alarme / Ajustando el Tiempo de Alarma / Die Alarmzeit einstellen / Impostazione dell'ora dell'allarme Brightness Contrast Saturation Channel SwitchTime Alarm AlarmTime AlarmTime 15SEC 30SEC 60SEC Fig. 17 Setting the Volume / Réglage du Volume / Ajustando el Volúmen / Die Lautstärke einstellen / Impostazione del volume Volume Fig.

  • Page 11: What You Get

    What You Get One camera One monitor Two power adapters Two A/V (Audio/Video) Cables Waterproof tape Fixing screws and masonry plugs This User's Manual Product Layout Monitor Antenna 7" LCD Screen Menu Function Adjustment / Volume Control Function Adjustment / Volume Control Function Selection Button Alarm OFF Power ON/OFF Control...

  • Page 12: Setting Up The Camera

    Setting up Setting up the Camera Select Channels 1. Loosen the screw on the back of the camera by using a screwdriver. 2. Select the channel on the camera by sliding the slide switches on the front of the camera. See Fig. 3. (Slide the switches by using a screwdriver.) Positioning the Camera 1.

  • Page 13: Setting Up The Monitor

    Setting up the Monitor Power Supply 1. Plug one end of the provided power adapter into a wall outlet and the other end into the back of the monitor. See Fig 8 . Note:Use the adapter labeled OUTPUT:12V DC with the monitor. 2.

  • Page 14: Setting The Channel

    Setting the Channel 1. Press MENU button till function mode appears. See Fig 14. 2. Press MENU selection buttons & to select Channel, and press the SELECT button. NOTE1: If you own a camera (channel 1) , please select RF1. NOTE2: If you own two cameras(channel 1 &...

  • Page 15: Care And Maintenance

    Troubleshooting If the signal is poor, or there is interference Check that the channel switches on the camera and the receiver are set to the same number. If there is a microwave oven in use in the path between the camera and monitor, remove the microwave oven or turn it off.
  • Page 16 Specifications Camera Monitor Frequency 2.4 Ghz Frequency 2.4 GHz Antenna Omni-directional antenna Antennas Dipole antenna Channel 4 selectable channels Channel 4 selectable channels A/V mod/demod. method A/V mod/demod. method Image Sensor Color CMOS image sensor Display 7 inch LCD monior Lens f 3.6mm, F 2.0 Sound max.
  • Page 17 What You Get Une caméra Un moniteur Deux adaptateurs Deux câble AV (audio/vidéo) Ruban étanche Vis de fixation et chevilles de maçonnerie Manuel de l'utilisateur Figures des produits Moniteur Antenne 7” Ecran LCD Menu Fonction d'ajustement/Contrôle du Volume Fonction d'ajustement/Contrôle du Volume Fonction du Bouton de Sélection Alarme désactivée Contrôle de l'alimentation Allumer/Eteindre...

  • Page 18: Configuration De La Caméra

    Configuration Configuration de la caméra Sélection des chaînes 1. Desserrer les vis situées à l'arrière de la caméra en utilisant un tournevis. 2. Sélectionnez la chaîne sur la caméra en déplaçant l'interrupteur situé à l'avant de la caméra. Voir Illustration 3. (Déplacez l'interrupteur en utilisant un tournevis.) Positionner la caméra 1.

  • Page 19: Installer Le Moniteur

    Installer le Moniteur Bloc d'alimentation 1. Branchez une extrémité de l'adaptateur d'alimentation fourni dans une prise murale et l'autre extrémité à l'arrière du moniteur. Voir l'Illustration 8. Note:Utilisez l'adaptateur étiqueté OUTPUT: 12V CC avec le moniteur. 2. Allumez le moniteur. Branchement aux Caméras Filaires Insérez le câble A/V de la caméra dans la prise A/V IN du moniteur.

  • Page 20: Réglage De L'alarme

    Réglage de la Chaîne 1. Appuyez sur le bouton MENU jusqu'à ce qu'apparaisse le mode fonction. Voir l'Illustration 14. 2. Appuyez sur les boutons de sélection du MENU & pour choisir Chaîne, et appuyez sur le bouton SELECT. REMARQUE 1 : Si vous possédez une seule caméra (chaîne 1), veuillez choisir RF1.

  • Page 21: Dépannage

    Dépannage En cas de mauvais signal ou d'interférence Vérifiez que les commutateurs de canal sur la caméra et le moniteur sont réglés sur le même canal. Si un four micro-onde est utilisé entre la caméra et le moniteur, retirez le four ou éteignez-le.
  • Page 23 What You Get Una cámara monitor Dos Adaptadores de Corriente Un cable para audio y video Cinta a prueba de agua Tornillos de fijación y bujes Manuel de l'utilisateur Product Layout Monitor Antena Pantalla LCD 7” Menu Función de Ajuste/Control del V olúmen Función de Ajuste/Control del V olúmen Botón para Selección de Función Alarma APAGADO...

  • Page 24: Instalación De La Cámara

    Instalación Instalación de la Cámara Seleccionar Canales 1. Aflojar el tornillo en la parte trasera de la cámara usando un atornillador. 2. Seleccionar el canal en la cámara deslizándose los conmutadores deslizantes en la parte delantera de la cámara. Vea Fig. 3. (Deslice los conmutadores usando un Atornillador.) Colocación de la cámara 1.

  • Page 25: Configuración Del Monitor

    Configuración del monitor Suministro de corriente 1. Inserte un extremo del adaptador de corriente en una toma de corriente y el otro extremo en la parte trasera del monitor. Consulte la Fig. 8. Nota: utilice el adaptador que lleva la leyenda OUTPUT: 12V CC con la monitor.
  • Page 26 Ajustando el Canal 1. Presione el botón MENU hasta aparecer el modo de función. Vea Fig. 14. 2. Presione los botones de selección del MENU & para seleccionar el Canal, y presione el botón SELECT. NOTA 1: Si usted tiene una cámara (canal 1), seleccione RF1. NOTA 2: Si usted tiene dos cámaras (canal 1 &...

  • Page 27: Solución De Problemas

    Solución de problemas Si la señal es débil, o hay interferencias Verifique que los seleccionadores de canal en la camara y el monitor estan en el mismo numero. Si hay un horno de micro-ondas en uso en el espacio entre la camara y el monitor , remueva el horno de microondas o apagelo.
  • Page 29 Was Sie bekommen Eine Kamera Einen Monitor Ein A/V- (Audio/Video) Kabel Zwei Netzgeräte Befestigungsplatte Befestigungsschrauben und Dübel für Mauerwerk Diese Bedienungsanleitung Produkt-Layout Monitor Antenne 7-Zoll-LCD-Schirm Menü Funktionseinstellung/Lautstärkeregelung Funktionseinstellung/Lautstärkeregelung Taste zur Funktionsauswahl Alarm AUS Regelung der Stromzufuhr EIN/AUS Alarmanzeige-LED 10. AV-Eingangsbuchse 1 11.
  • Page 30 Einrichten Einrichten der Kamera Die Kanäle auswählen 1. Die Schraube auf der Rückseite der Kamera mit einem Schraubendreher lösen. 2. Den Kanal auf der Kamera auswählen. Dazu die Schalter auf der Vorderseite der Kamera verschieben. Siehe Abb. 3. (Die Schalter mit einem Schraubendreher verschieben.) Die Kamera positionieren 1.
  • Page 31 Den Monitor installieren Netzgerät 1. Ein Ende des mitgelieferten Netzgeräts mit einer Steckdose und das andere Ende mit der Rückseite des Monitors. Siehe Abb. 8. Hinweis: Verwenden Sie das mit OUTPUT: 12V DC gekennzeichnete Netzgerät mit dem Monitor. 2. Den Monitor einschalten. An verkabelte Kameras anschließen Das A/V-Kabel der Kamera an die A/V IN-Buchse (AV-Eingangsbuchse) des Monitors anschließen.
  • Page 32 Den Kanal einstellen 1. Auf die MENU-Taste drücken, bis der Funktionsmodus angezeigt wird. Siehe Abb. 14. 2. Zum Auswählen des Kanals auf die MENU-Auswähltasten & drücken. Danach auf die SELECT-Taste drücken. HINWEIS 1: Falls Sie über eine Kamera (Kanal 1) verfügen, wählen Sie RF1 aus.

  • Page 33: Pflege Und Instandhaltung

    Problembehebung Wenn das Signal schlecht ist oder es Störungen gibt Nachprüfen, daß der Kanal für die Kamera und den Monitor auf dieselbe Nummer eingestellt wurde. Entfernen Sie Mikrowellengeräte, die sich zwischen Kamera und Monitor befinden oder schalten sie aus. Gehen Sie sicher, dass der Abstand zwischen der Kamera und dem Monitor nicht zu groß...

  • Page 35: Contenuto Della Scatola

    Contenuto della scatola Una telecamera Un monitor Due adattatori di corrente Due cavo audio/video Nastro resistente all'acqua Viti di fissaggio e tasselli a espansione Questo manuale d'uso Descrizione del Prodotto Monitor Antenna Schermo LCD 7” Menu Impostazione funzioni/Regolazione volume Impostazione funzioni/Regolazione volume Pulsante selezione funzione Allarme OFF Controllo accensione ON/OFF...

  • Page 36: Messa A Punto

    Installazione Configurazione della telecamera Seleziona canali 1. Allentare la vite sul retro della videocamera utilizzando un cacciavite. 2. Selezionare il canale della videocamera regolando gli interruttori a slitta sul lato frontale della videocamera. Vedere Fig. 3. (regolare gli interruttori utilizzando un cacciavite.) Posizionamento della Videocamera 1.

  • Page 37: Installazione Del Monitor

    Installazione del monitor Alimentazione 1. Collegare un'estremità dell'adattatore in dotazione a una presa a parete e l'altra sul lato posteriore del monitor. Vedere la Fig. 8. Nota: per del monitor, utilizzare l'adattatore contrassegnato da OUTPUT: 12V CC. 2. Accendere il monitor. Collegamento delle videocamere cablate Collegare il cavo AV della videocamera nel jack AV IN del monitor.

  • Page 38: Impostazione Del Canale

    Impostazione del canale 1. Premere il tasto MENU fino a quando viene visualizzata la modalità funzione. Vedere la Fig. 14. 2. Premere i tasti selezione MENU & per selezionare Channel e premere il tasto SELECT. NOTA 1: se si dispone di una videocamera (canale 1), selezionare RF1. NOTA 2: se si dispone di due videocamere (canale 1 &...

  • Page 39: Soluzione Dei Problemi

    Soluzione dei problemi Se il segnale è debole o vi sono interferenze Assicurarsi che gli interruttori di canale della tele camera e il monitor siano impostati sullo stesso numero. Se vi è un forno a microonde in funzione sulla traiettoria tra videocamera e monitor, spostarlo o spegnerlo.
  • Page 40 May,2007 408-000425-00...
