9

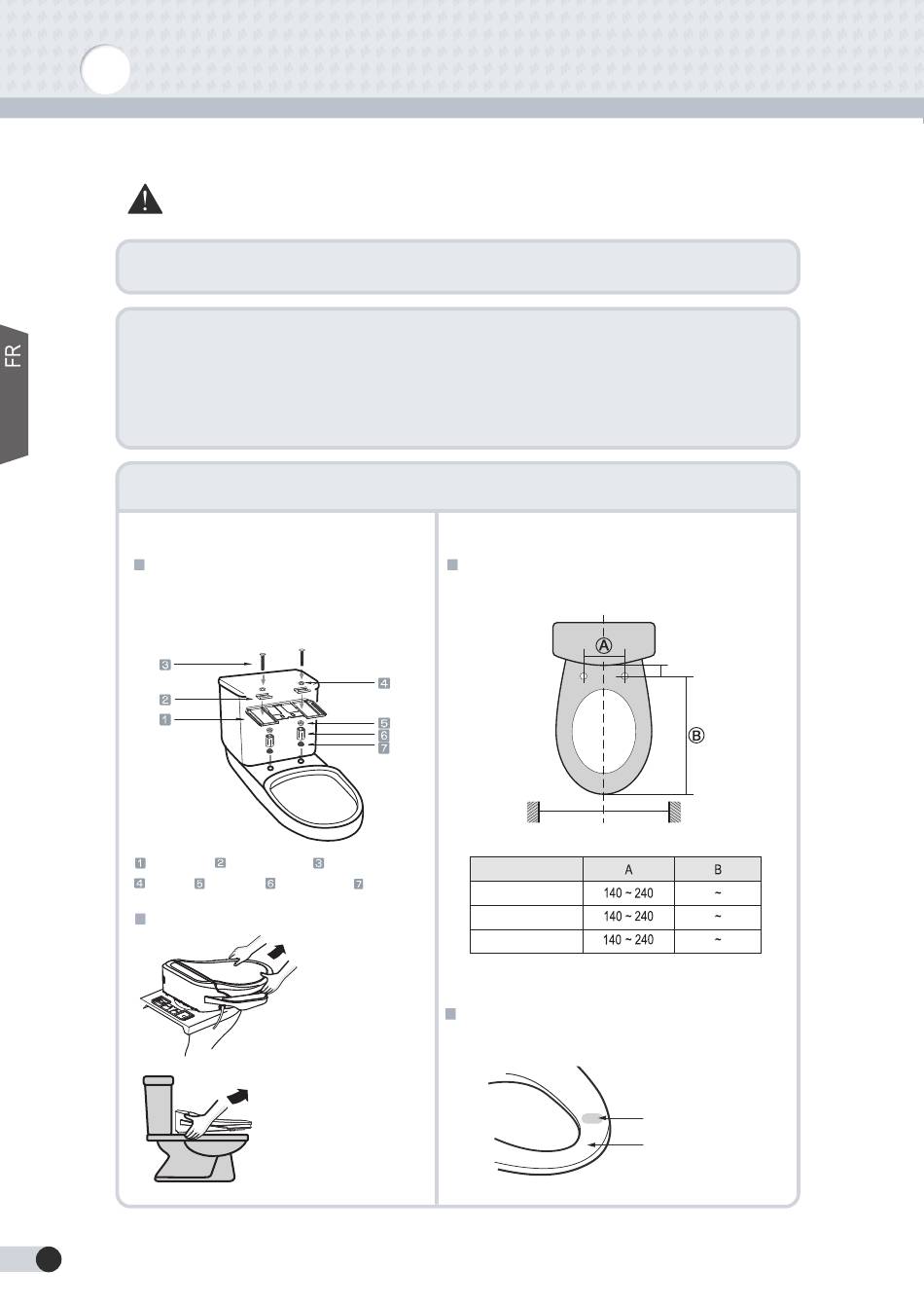

Installation
Ne brancher la prise électrique qu'une fois l'installation complètement terminée.
Brancher prématurément l'appareil peut engendrer un dysfonctionnement.
Attention
Faire appel à un électricien ou un technicien qualifié pour les travaux électriques
Retirer l'abattant traditionnel
1. Dévisser les écrous, rondelles et cône de maintien plastique des tiges filetées de fixation
de l'abattant.
2. Retirer la lunette et son abattant, ainsi que les écrous de serrage.
3. Conserver les en cas de besoin.
lnstallation de l'appareil
Installation
Fixation de la plaque de maintien
Placer le plaque de maintien et les guide
métalliques au dessus des trous de fixation.
Placer les vis expansives dans les trous de
fixation et les serrer.
Plaque de
fixation
Cônes
Rondelle
supérieurs
Comment placer et retirer l'abattant
14
Guide métal
Vis
Cônes
Cheville
inférieurs
Glisser l'abattant sur la
surface des toilettes et
par dessus la plaque
de
maintien
jusqu'à
entendre un clic.
Relever légèrement
l'abattant et tirer
vers l'avant pour le
débloquer.
Dimensions
Les dimensions des toilettes doivent vérifier les côtes
décrites sur le schéma ci-dessous. Dans le cas contraire
l'installation est impossible.
Mur
> 300mm~
> 240mm~
Allongé
Standard
Carré
Détecteur de présence
Cet appareil est équipé d'un détecteur de présence.
L'appareil ne fonctionne qu'une fois l'utilisateur assis.
> 40mm~
Mur
(Unité: mm)
430 480
400 450
410 460
Détecteur de présence
Siège
