CAIRfricostar
5.1.5 Insonorisation de la construction
5.2
Montage de l'unité
Outillage requis :
5.2.1 Retirer les anneaux et les dispositifs de sécurité de transport
Anneau de trans-
port Toit
Vis
cylindrique
Rondelle
plastique
Douille

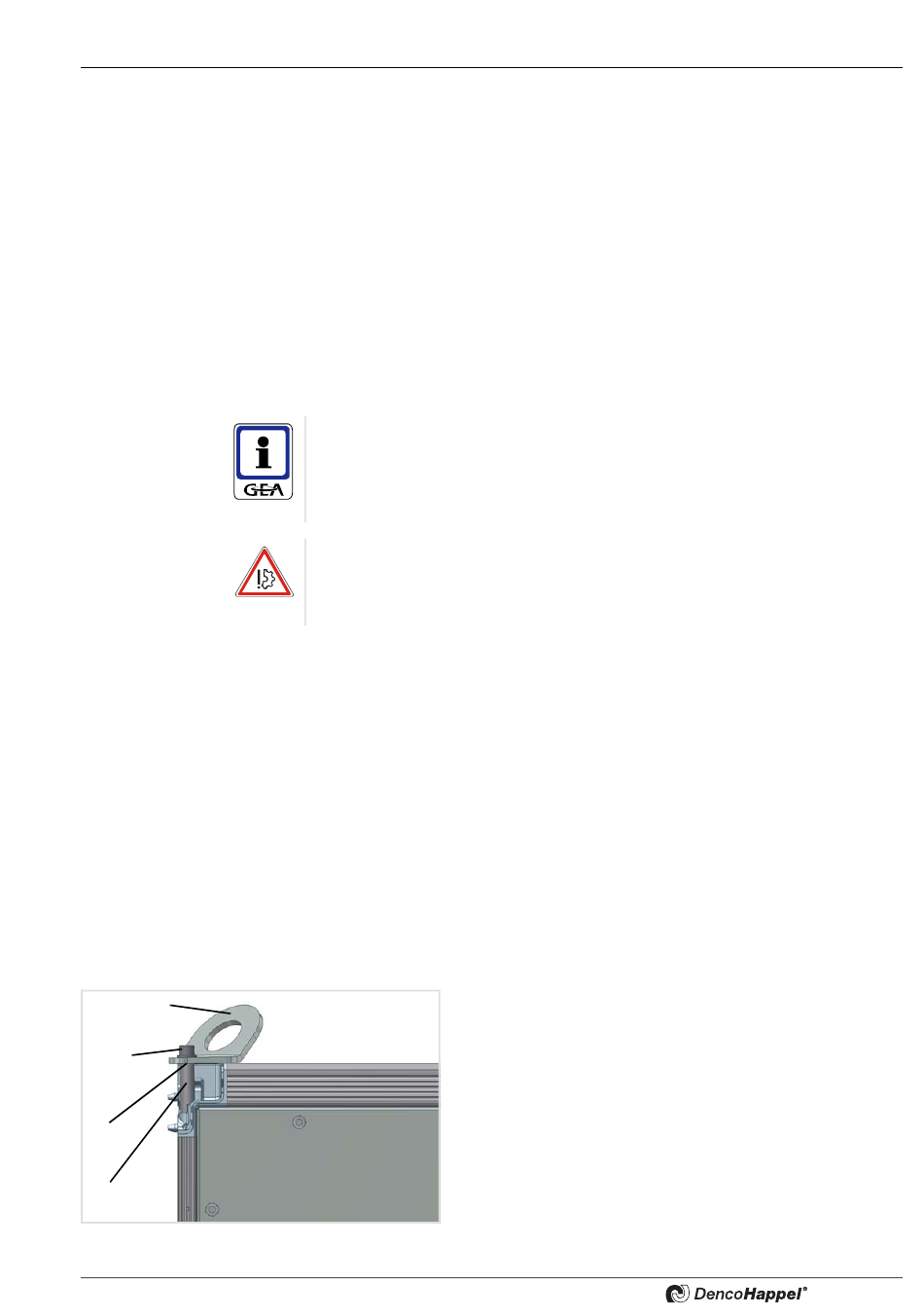

Fig. 5-1:
Anneau de transport point de coupure
PR-2009-0019-FR • Sous réserve de modifications • R8-04/2016
Pour limiter la transmission des vibrations de l'appareil à la structure portante,
des supports antivibratiles doivent être prévus :
– Dans le cas d'une installation au sol sans exigence particulière par rapport à une
insonorisation de la structure, nous conseillons l'utilisation, par exemple, d'une pla-
que en caoutchouc entre l'appareil et l'assise.
– Dans le cas d'un montage plafonnier, nous conseillons l'utilisation de ressorts anti-
vibratiles disponibles dans le commerce.
– Dans le cas d'exigences d'insonorisation spécifiques, un acousticien doit être
consulté pour définir les moyens adéquats pour l'insonorisation de la structure.
REMARQUE !
N'utilisez pour des informations sur les détails que la documentation fournie avec
l'appareil. La fiche technique, les notices de montage, les petites pièces ainsi que
les accessoires non montés se trouvent à l'intérieur du caisson indiqué sur la liste de
mise à disposition.
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Le montage de fixations et de supports ou d'éléments similaires sur les panneaux ou
les socles des appareils est interdit en dehors de ceux prévus par le constructeur.
Ces éléments pourraient provoquer des fuites. L'opérabilité doit être préservée.
– Visseuse-dévisseuse électrique, perceuse
– Clé à douilles / Support à embouts
– Douilles 8 et 10,
– Embouts cruciformes taille 2, 3
– Clés plates 8, 13, 17
– Tournevis 4,5 - 6,5
– Six pans creux de 6,
– Sangles de serrage ou sangles de levage adaptées
•
Avant l'assemblage, l'ensemble des anneaux et dispositifs de sécurité de transport
doit être retiré.
•
Enlever les dispositifs de sécurité de transport du ventilateur.
Les anneaux de transport fixés au toit doivent être démontés:
•
Enlevez l'anneau, la vis et la douille au niveau du point de
coupure et serrez les vis M8 x 30 fournies.
Montage
27
