INSTALLATION
La cuisinière est de Classe 2 - Sous classe 1 ; les meubles
juxtaposés à l'appareil ne doivent pas dépasser en hauteur le
dessus de la cuisinière.
• Pour l'installation, le technicien doit :
. Régler la mise à niveau de la cuisinière par rapport au sol au
moyen de pieds réglables livrés avec l'appareil.
. Ne pas retirer les butées à l'arrière de la cuisinière.
. Raccorder électriquement l'appareil en respectant les consignes.
RACCORDEMENT ELECTRIQUE
L'installation recevant l'appareil doit être conforme aux normes
en vigueur dans le pays d'installation (FRANCE : Norme NFC
15100). La Société décline toute responsabilité en cas de non-
respect de cette disposition.
Attention :
. Le technicien doit, avant de procéder au raccordement, vérifier
la tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.
. Le raccordement au réseau doit être effectué par une prise
de courant avec prise de terre, ou par l'intermédiaire d'un
dispositif à coupure omnipolaire ayant une distance d'ouverture
des contacts d'au moins 3 mm.
Si l'appareil comporte une prise de courant, il doit être installé
de telle façon que la prise de courant soit accessible.
. Le fil de protection vert/jaune doit être relié aux bornes de
terre, de l'appareil d'une part et de l'installation d'autre part.
. Notre responsabilité ne saurait être engagée pour tout incident
ou des conséquences éventuelles qui pourraient survenir à
l'usage d'un appareil non relié à la terre, ou relié à une terre
dont la continuité serait défectueuse.
. T oute intervention se rapportant au câble d'alimentation doit
impérativement être réalisée par le Service après-vente ou une
personne de qualification similaire.
. Une inversion de la phase et du neutre sur les cuisinières
peut entraîner un dysfonctionnement de l'appareil.
CUISINIERE LIVREE SANS CORDON D'ALIMENTATION
La cuisinière est livrée sans câble d'alimention. Elle est équipée
d'une plaque à bornes permettant de choisir le type de raccorde-
ment électrique approprié à l'installation.

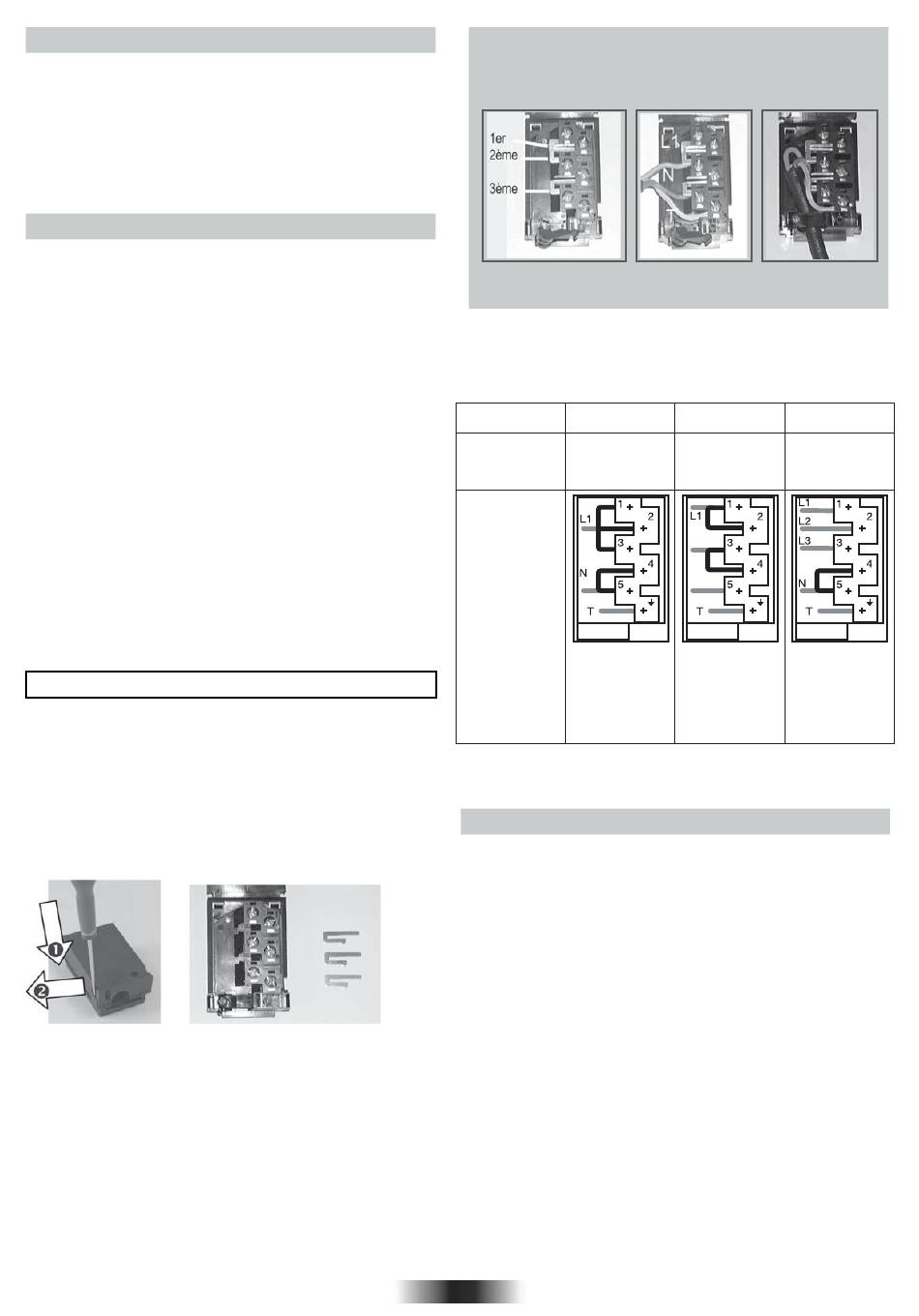

• RACCORDEMENT AUX BORNES DE L'APPAREIL
Le bornier est situé à l'arrière de la cuisinière.
Pour ouvrir le capot du bornier :
- repérer les deux languettes situées sur les côtés,
- placer la lame d'un tournevis à l'avant de chaque languette,
enfoncer 1 et presser 2,
- soulever le capot.
Pour réaliser le raccordement :
- desserrer le serre-câble,
- passer le cordon dans le serre-câble,
- dénuder l'extrémité de chaque conducteur et les fixer sur les
bornes, en respectant les repères et la mise en place des
barrettes shunt comme indiqué sur le tableau de raccordement,
et serrer le serre-câble.
Câble - Section
Câble - Type
BRANCHEMENT
SUR LA
PLAQUE A
BORNES
Shunter:
établir un pont à
l'aide d'une
barrette shunt
En cas de mauvais fonctionnement, vérifier si la prise est branchée.
Après ces vérifications, adressez vous à votre revendeur ou prévenez
directement notre service technique qui interviendra dans les plus
Bornier
brefs délais. Veiller à ce que le coupon de garantie fourni avec le
x 3 barrettes shunt
produit soit correctement rempli, avec la date d'achat de l'appareil.
05 FR
Exemple de raccordement en monophasé.
1- Mise en place
2- Mise en place
des pontets
Attention : un mauvais serrage peut entraîner des risques
d'échauffement dangereux au niveau du câble d'alimentation.
Lorsque l'opération de raccordement aux bornes de l'appareil
est terminée, revisser le serre-câble et fermer le capot.
Monophasé
220-240V~
3 G 4 mm
H05VV-F
L1: Phase
shunter 1-2 et
shunter 2-3
N: Neutre
shunter 4-5
T Terre
ASSISTANCE TECHNIQUE
3- Passage du
des fils
cordon dans le
serre-câble
Triphasé
Triphasé
220-240V3~
380-415V3N~
2
2
4 G 4 mm
5 G 1,5 mm
H05VV-F
H05VV-F
ou H05RR-F
ou H05RR-F
L2
L3
1 Phase
1 Phase
shunter 1-2
2 Phase
3 Phase
3 Phase
shunter 3-4
5 Neutre
5 Phase 5
shunter 4-5
T Terre
T Terre
2
