FR
6.3.2. Réglage de l'interrupteur
• Le fonctionnement avec détection des courts-circuits transversaux (état de livraison) est programmé via
l'interrupteur situé sous le couvercle frontal du module.
• L'interrupteur est à actionner exclusivement hors tension avec le doigt ou au moyen d'un outil obtus isolé.
Pos. nQS (dessus), protection contre les courts-circuits transversaux désactivée :
• convient pour les applications à 1 canal et les applications avec sorties statiques dans les circuits de
commande.
Pos. QS (dessous), protection contre les courts-circuits transversaux activée :
• convient pour les applications à 2 canaux sans sorties statiques dans les circuits de commande.

6.4. Configuration

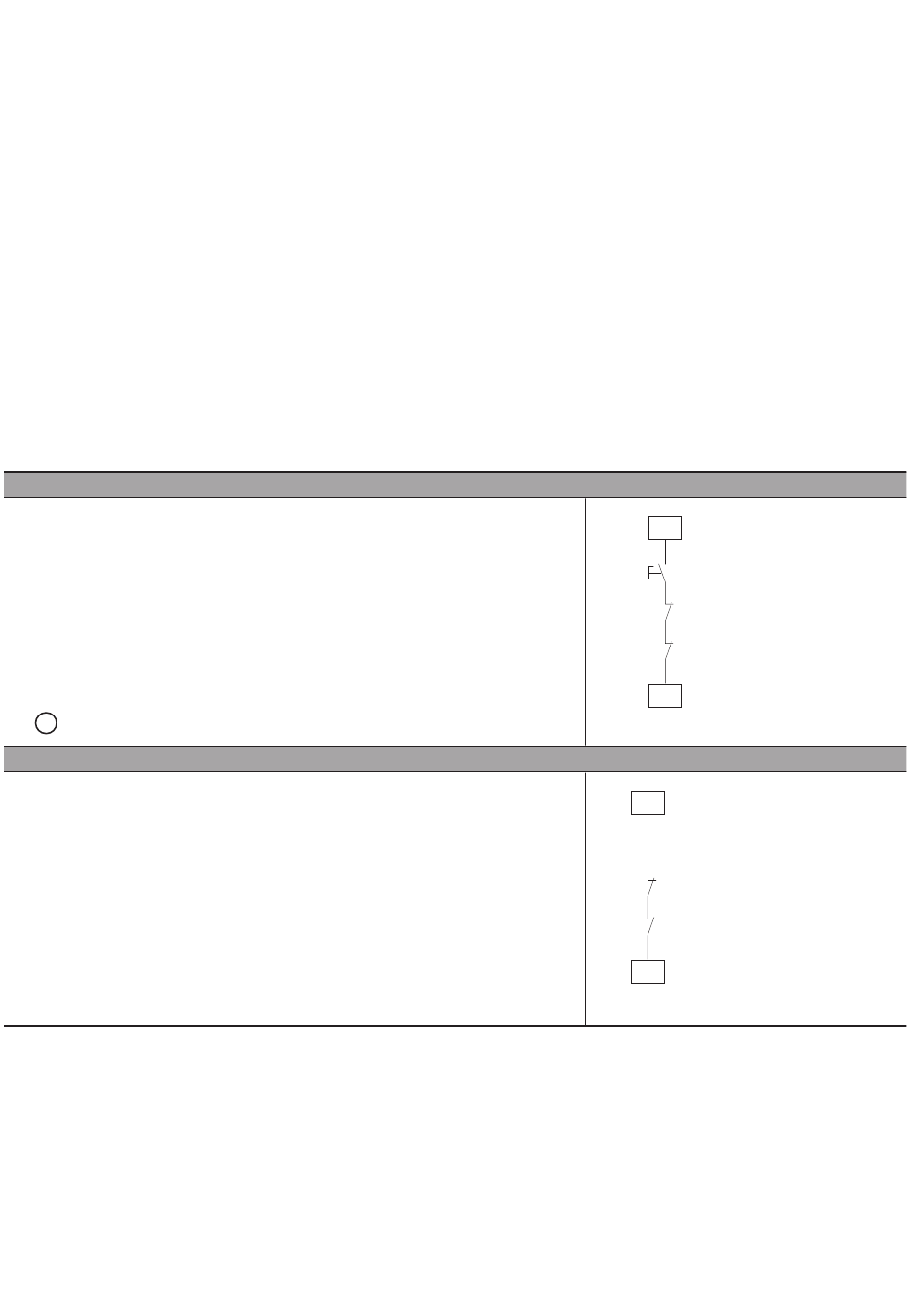

6.4.1. Configuration «marche»
Bouton de réarmement externe (démarrage surveillé)
• Le bouton de réarmement externe est intégré en série dans la
boucle de retour.
• • Le module de sécurité est activé par le réarmement (après
le relâchement) du bouton de réarment (= „détection du front
descendant").
• Les défauts du bouton de réarmement, p.ex. un contact soudé
ou des manipulations susceptibles d'entraîner un redémarrage
intempestif, sont détectés dans cette configuration et entraînent
un blocage du fonctionnement.
Bouton Reset
R
Démarrage automatique
• La programmation du démarrage automatique se fait en intégrant
la boucle de retour sur les bornes S12-X3.
• Si la boucle de retour n'est pas nécessaire, il faut la remplacer par
un shunt.
• Attention : interdit sans mesures supplémentaires si la protec-
tion mécanique peut être shuntée.
• Lorsque le module de sécurité SRB 301ST est utilisé avec le
mode de fonctionnement „démarrage automatique", le module
en amont doit empêcher un redémarrage automatique après une
mise à l'arrêt en cas d'urgence selon EN 60204-1 paragraphe
9.2.5.4.2.
38
S12
J
K
A
K
B
X2
S12
K
A
K
B
X3
