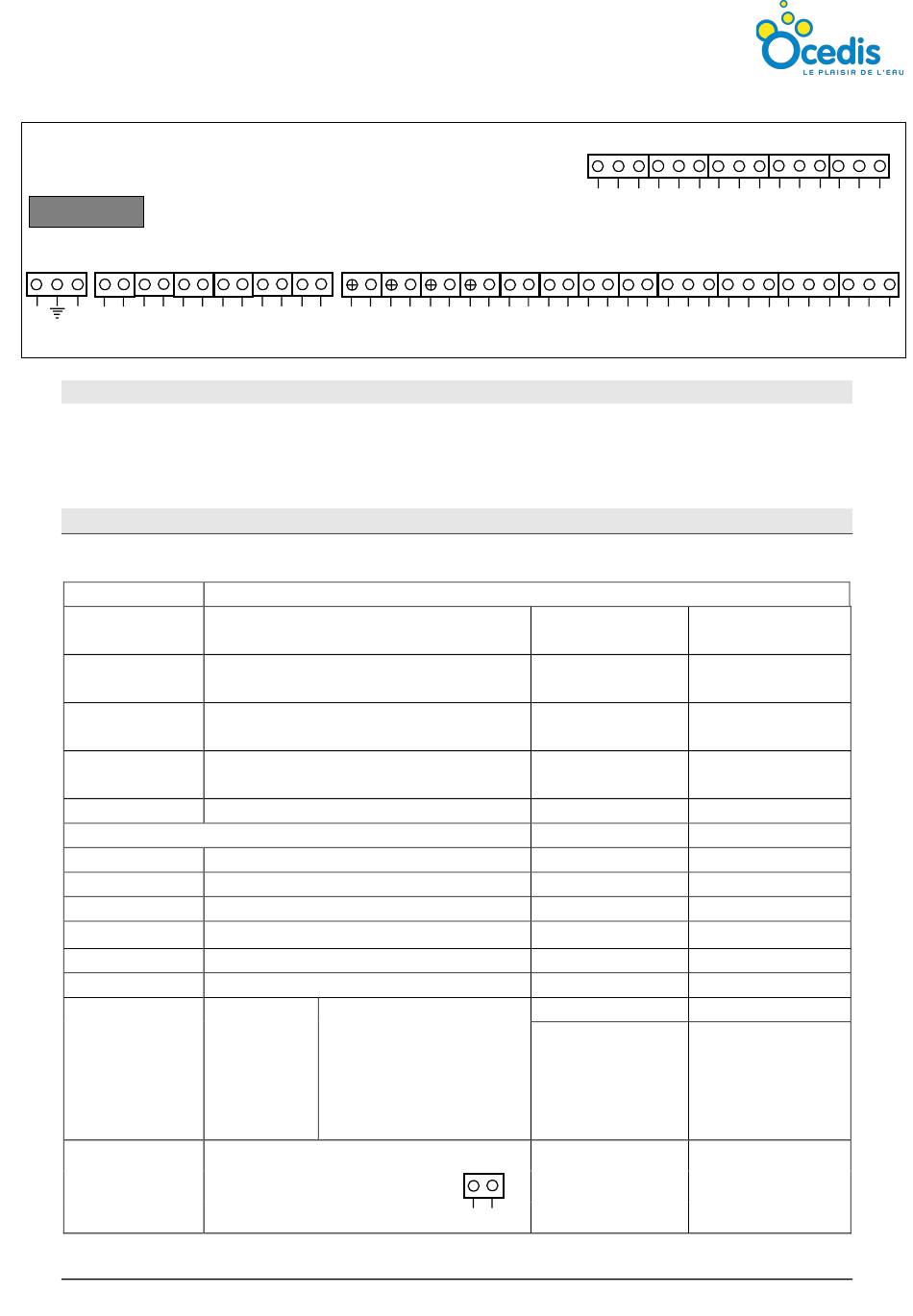

Connexions électriques
FUSIBLE 1.6A
1 2 3
4 5
6 7
8 9 10 11 12 13 14 15
F
N SOR1 SOR2 SOR3 SOR4 SOR5 SOR6
90-240
R E L A IS
VAC
Alimentation
Connecter les câbles d'alimentation aux bornes 1 et 3 (2 masse électrique) et démarrer
l'instrument. L'afficheur montrera la version logiciel ex. A 1 indicant la révision actuelle. Le
contrôleur sera donc prêt pour mesurer et pour effectuer les normales opérations.
Connexions
Connexions communes pour tous les types (combinaison de paramètres) du MELCONTROL
SORTIE 1
SORTIE 2
SORTIE 3
SORTIE 4
SORTIE 5
SORTIE 6
MELCONTROL 1 et MELCONTROL1T
mA 1
mA 2
mA 3
mA 4
NIV 1
NIV 2
Détecteur de
Temperature
Détecteur de
Flux
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43
mA1 mA2 mA3 mA4 NIV1 NIV2 Connexions sonde (voire le tableau)TEMP
Point de consigne 1 sortie relais (Borne 4-5)
Point de consigne 2 sortie relais
(Borne 6-7)
Point de consigne 3 sortie relais
(Borne 8-9)
Point de consigne 4 sortie relais
(Borne 10-11)
Point de consigne 5 sortie relais
(Borne 12-13)
Relais Alarme (Pin 14-15)
pH
Redox
Cl
Température
Entrée control niveau 1 (Pin 24-25)
Entrée control niveau 2 (Pin 26-27)
Borne n.39
Retirer la simulation
de résistance 25 ° C
Borne n.40
1Kohm présente sur
la broche avant de
connecter la sonde de
température.
Borne n.41 = Flux IN (noir)
Borne n.42 = + 12 (brun)
Borne n.43 = GND (blue)
44 45 46 47 48 49 50 51 52 53 54 55 56 57 58
Connexions sonde (voire le tableau)
MELCONTROL 2
mA 1
pH 1er bassin
mA 2
Cl 1er bassin
mA 3
pH 2ème bassin
mA 4
Cl 2ème bassin
FLUX
MEL'CONTROL -pag. 7
