2. Description du produit
2.2 Dimensions générales

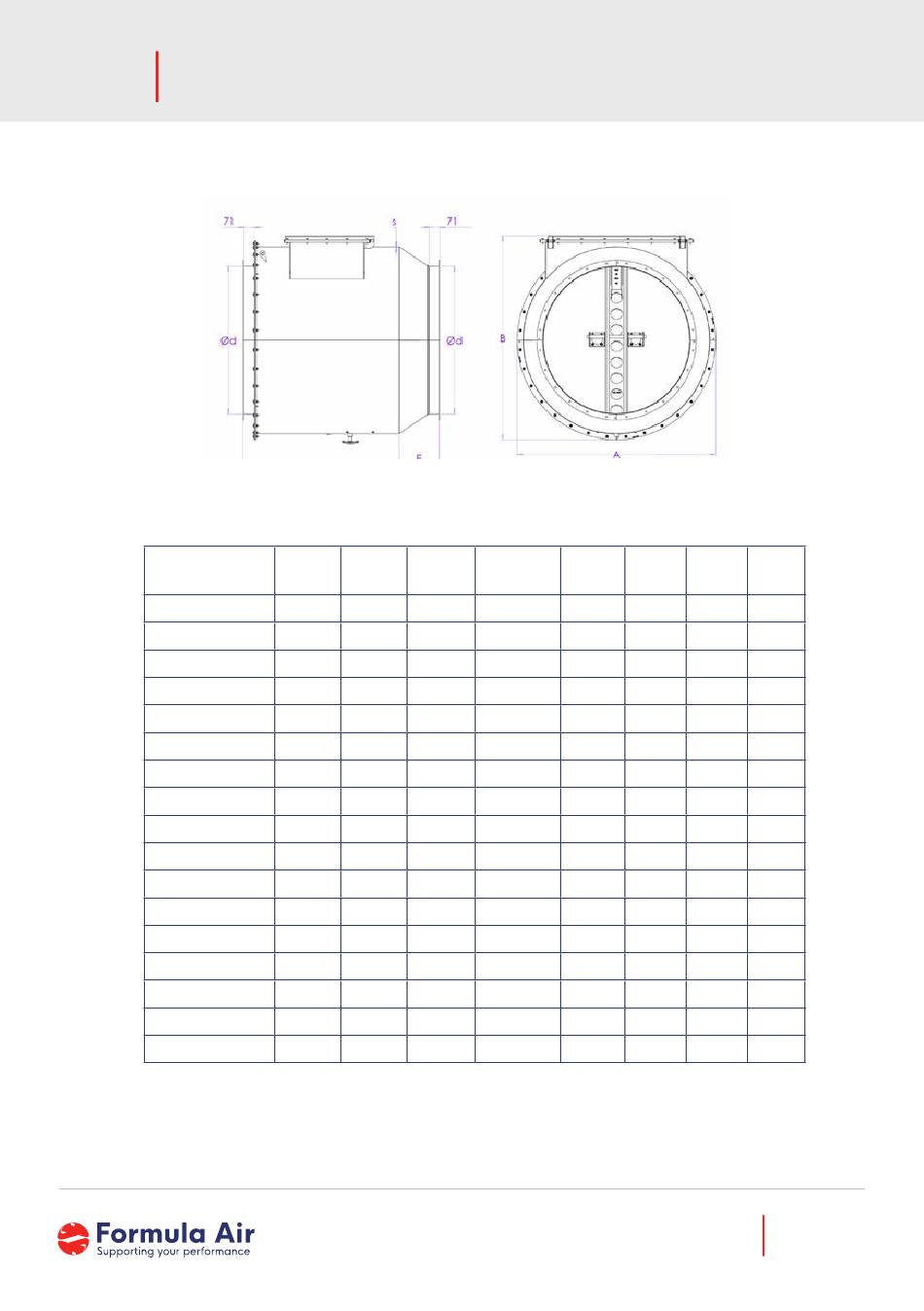

Figure 6. Dimensions générales
Ø d
Type
(mm)
BADA000018 204
BADA000019 254
BADA000020 304
BADA000021 354
BADA000022 404
BADA000023 454
BADA000024 504
BADA000025 554
BADA000026 604
BADA000010 653
BADA000011 703
BADA000012 753
BADA000013 803
BADA000014 853
BADA000015 903
BADA000016 953
BADA000017 1003
A B C
(mm) (mm) (mm)
470 510 590
520 555 620
570 610 640
620 660 670
670 710 735
720 760 785
770 810 835
820 860 885
870 910 935
985 1021 +/- 1090
1035 1072 +/- 1120
1085 1127 +/- 1150
1152 1213 +/- 1220
1202 1263 +/- 1340
1252 1313 +/- 1340
1302 1363 +/- 1340
1352 1413 +/- 1340
Manuel de maintenance v10 | BADA ATEX anti-retour
E F S
(mm) (mm) (mm)
137 52 3
137 52 3
137 52 3
137 52 3
157 52 3
157 52 3
157 52 3
157 52 3
157 52 3
247 71 3
247 71 3
247 71 3
277 71 3
277 71 3
277 71 3
277 71 3
277 71 3
www.formula-air.com
Poids
(kg)
45
52
60
70
83
94
106
118
130
169
185
199
229
241
268
281
294
7
