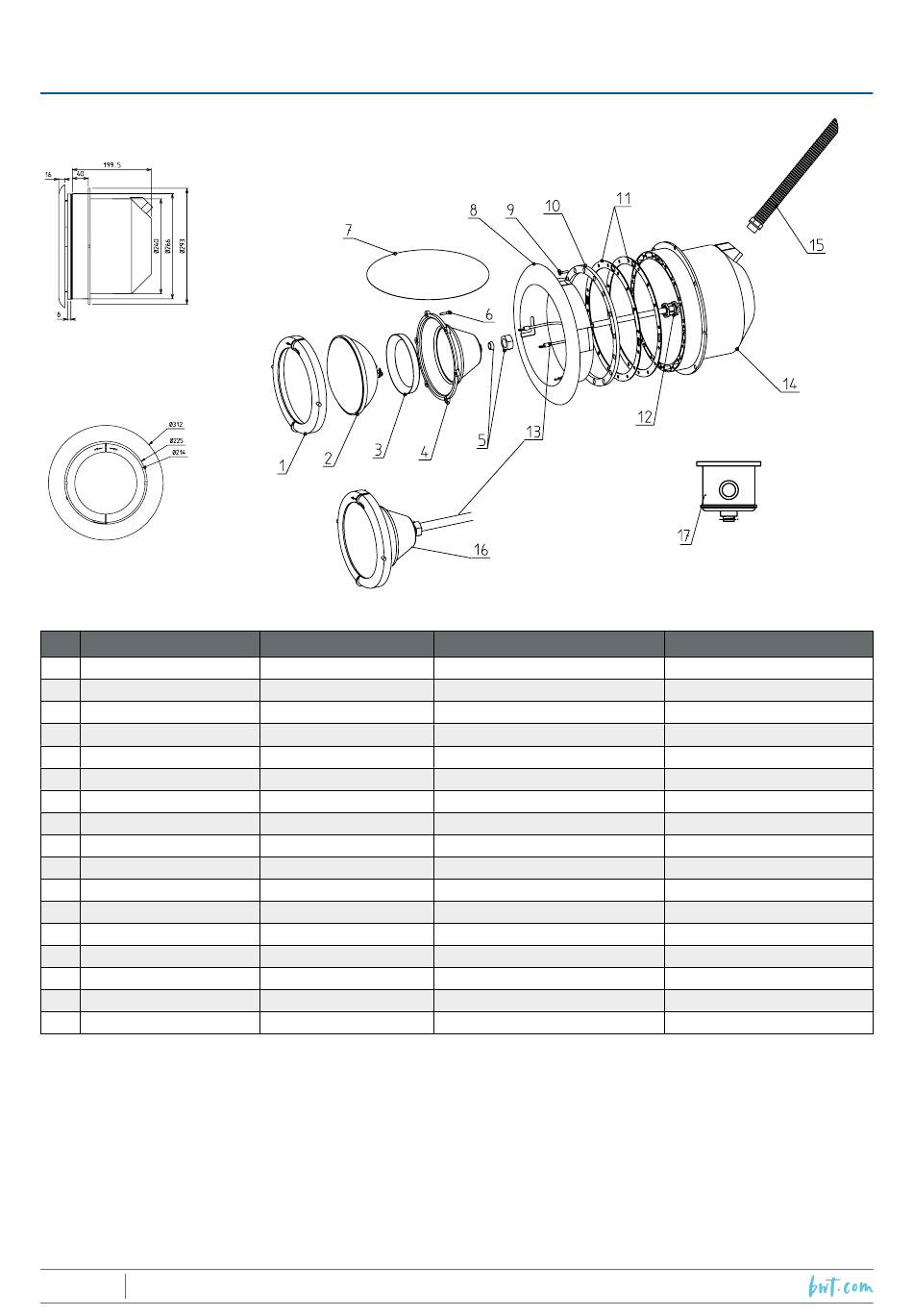

DONNÉES TECHNIQUES / TECHNICALDATA / TECHNISCHE
DATEN / DATOS TÉCNICOS
Rep.
Désignation des composants
1
Collerette
2
Lampe 12 V
3
Joint de corps de lampe
4
Corps de lampe
5
Ecrou + joint corps de lampe
6
6 x Vis de collerette/corps de lampe
7
Protection de chantier
8
Enjoliveur
9
16 x Vis de bride 5 x 25
10
Bride
11
2 x Joint de bride
12
Presse étoupe de niche
13
Profiplast PBS-Spot 2x4mm²
14
Niche
15
Gaine
16
Bloc optique complet
17
Boîtier de raccordement (en option)
Les défauts purement esthétiques qui pourraient ponctuellement se
rencontrer sur les parties cachées, une fois la pièce installée, ne sont
pas préjudiciables à la solidité et aux fonctionnalités du produit, et ne
sauraient justi ier un échange.
2/12
2019/01 - Indice de révision : B - Code : 25601
Components description
Light Niche front plate
12V lamp
Lamp seal
Lamp body
Lamp niche seal and gasket
6 x face plate/ lamp niche screws
Site protection sticker
Light face plate
16 x flange screws 5 x 25
Flange
2 x flange seals
Niche cable flange
Cable HO7 RNF 2 x 4
2
Niche
Protective conduit
Complete guts pack
Optional Deck Box
Bezeichnung der Bestandteile
Montagering
Glühbirne 12V
Scheinwerferdichtung
Scheinwerfergehäuse
Mutter und Dichtung Scheinwerfergehäuse
6 Schrauben Montagering/Scheinwerfergehäuse
Einbauschutz
Abdeckblende
16 Flanschschrauben 5x25
Flansch
2 Flanschdichtungen
Kabeldichtung Scheinwerfernische
Kabel HO7RNF 2x4 mm²
Scheinwerfernische
Kabelkanal
Komplette Scheinwerferblende
Anschlussdose (Option)
Descripción de los componentes
Collar
Lámpara 12 V
Junta de cierre de la lámpara
Cuerpo de la lámpara
Prensa estopa de cuerpo de lámpara
6 tornillos para cierre de cuerpo y collar
Adhesivo protección de obra
Embellecedor
16 tornillos de brida de 5 x 25
Brida
2 juntas de brida
Prensa estopa de nicho
Cable HO7 RNF 2 x 4 mm
Nicho
Funda del cable
Bloque óptico completo
Caja de conexión (opcional)
