[Eléments affichés en mode Icône]
Vous pouvez contrôler l'état Marche/Arrêt et la présence ou l'absence
d'erreurs, le réglage de commande automatique et le témoin de filtre/
élément pour chaque groupe ou zone de la zone d'affichage principale
(2).
En mode d'affichage Icône, la barre inférieure ((3), Ecran 1) affiche des
informations sur la zone ou le groupe sélectionné. Les informations
suivantes sont fournies.
Lorsque tous les dispositifs fonctionnent normalement
• Réglage de la température
Pour une zone, le mode opératoire de l'unité représentative est
indiqué.
• Mode de fonctionnement
Pour une zone, le réglage de température de l'unité représentative
est indiqué.
• Nom de groupe
Pour une zone, le nom de zone est indiqué.
Lorsqu'un dispositif est défectueux
• Code d'erreur
Pour une zone, le code d'erreur qui décrit l'état du dispositif
défectueux est indiqué.
• Nom de groupe
Pour une zone, le nom de zone est indiqué.
Pour plus d'informations sur l'unité représentative, voir la figure de
droite.
[Eléments affichés en mode Liste]
Dans la zone d'affichage principale (2), les informations suivantes sur
la zone ou le groupe s'affichent.
• Etat Marche/Arrêt
Pour une zone, voir la section suivante.
• Présence/Absence d'erreurs
Pour une zone, voir la section suivante.
• Présence/Absence de réglage de commande automatique
Pour une zone, voir la section suivante.
• Présence/Absence de témoins de filtre/élément
Pour une zone, voir la section suivante.
• Réglage de température
Pour une zone, le réglage de température de l'unité représentative
est indiqué.
• Mode de fonctionnement
Pour une zone, le mode opératoire de l'unité représentative est
indiqué.
• Température ambiante
Pour une zone, la température ambiante de l'unité représentative
est indiquée.
• Code d'erreur
Pour une zone, le code d'erreur qui décrit l'état du dispositif
défectueux est indiqué.
30

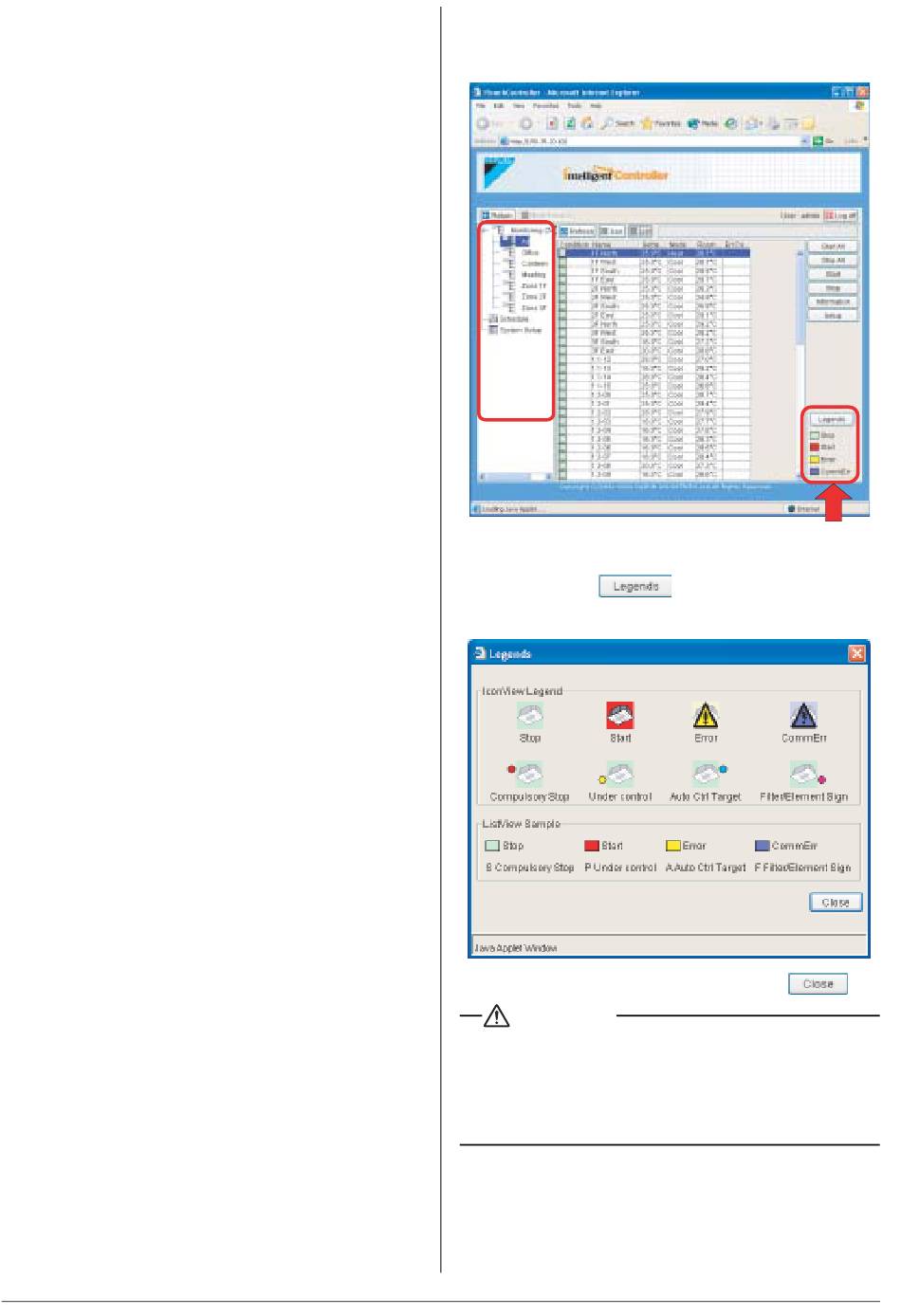

Les cadres ((4), Ecran 1 et Ecran 2) situés dans le coin inférieur droit
renferment les légendes.
Ecran 2 : Ecran principal (mode d'affichage Icône)
(1)
Pour afficher des informations détaillées sur les légendes de l'écran 3,
cliquez sur le bouton "
Ecran 3 : Ecran des légendes
Pour revenir à l'écran principal, cliquez sur le bouton "
PRUDENCE 1
Unité représentative
Lors du processus de contrôle d'une zone, le groupe suivant est
sélectionné comme unité représentative.
• En mode d'affichage Icône : le groupe affiché dans le coin
supérieur gauche.
• En mode d'affichage Liste : le groupe du haut de la liste.
(2)
(2)
(2)
".
(4)
".
Français
