5-14 Contrôle des opérations de tous les dispositifs d'une
zone ou d'un groupe spécifique
■ Procédures de contrôle des opérations d'une zone ou d'un
groupe
Contrôler les opérations en modes d'affichage Icône et Liste
Cliquez sur le bouton "
changer de mode d'affichage.

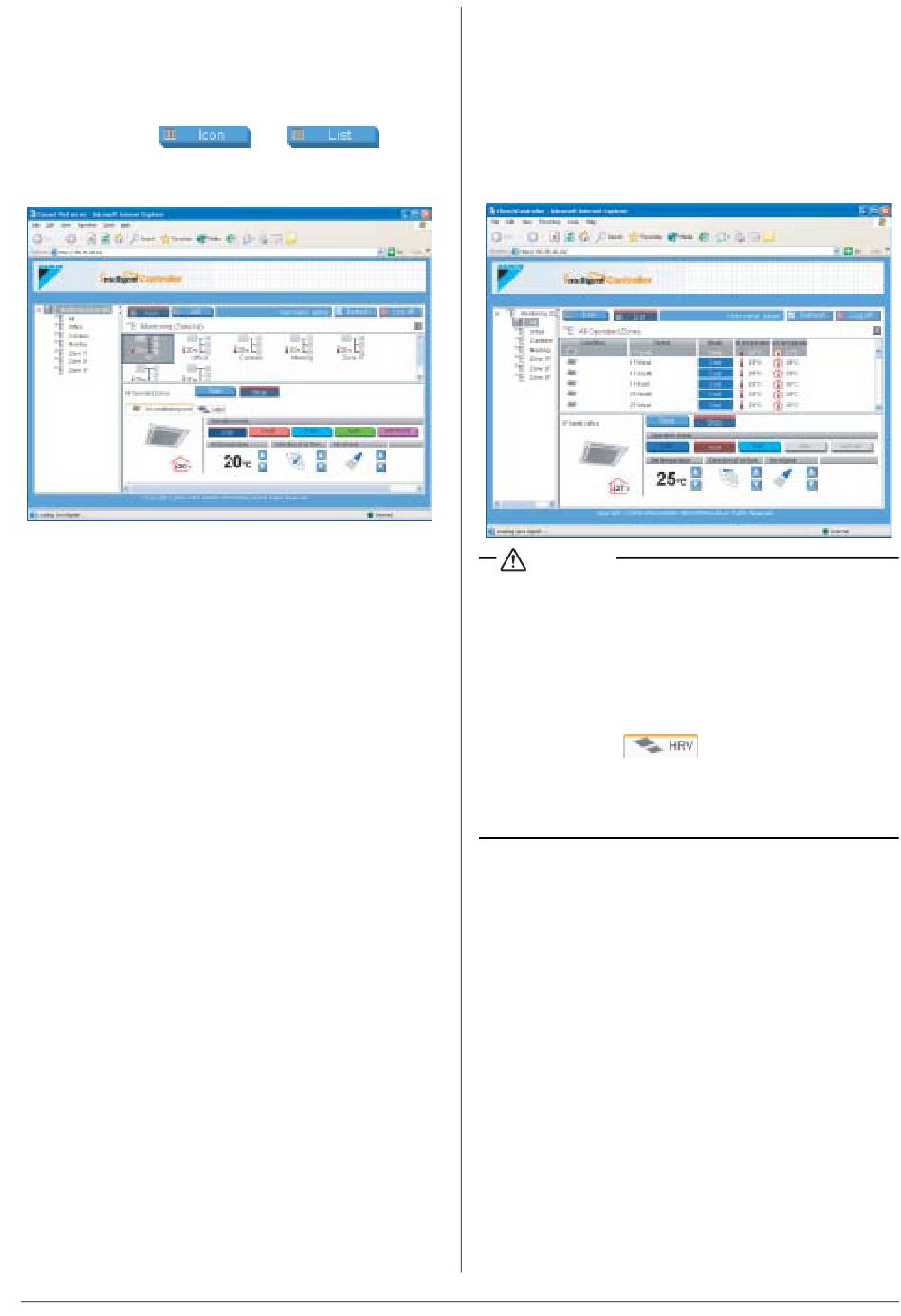

Ecran 1 : Ecran principal (mode d'affichage Icône)
(1)
Il est possible de contrôler les opérations d'une zone ou d'un groupe.
Pour contrôler les opérations des dispositifs d'une zone, sélectionnez
l'élément «Contrôle (liste des zones)» dans la zone d'affichage en
arborescence des zones (1). L'état de fonctionnement apparaît dans la
zone d'affichage principale (2).
Pour contrôler les opérations des dispositifs d'un groupe, sélectionnez
la zone comprenant ce groupe dans la zone d'affichage en
arborescence des zones (1). L'état de fonctionnement de tous les
groupes compris dans la zone sélectionnée apparaît.
[En mode d'affichage Icône]
Dans la zone d'affichage principale (2), des informations sont fournies
sur l'état Marche/Arrêt, le réglage de température et l'état d'erreur de la
zone ou du groupe sélectionné.
A propos de la zone
• Si un ou plusieurs groupes de la zone sélectionnée sont en
marche, l'état Marche/Arrêt de cette zone est "Marche". Si un
ou plusieurs groupes de la zone sélectionnée sont en
erreur, l'état de fonctionnement de cette zone est «Erreur».
Si le témoin de filtre/élément d'un ou plusieurs groupes de
la zone sélectionnée est allumé, le témoin de filtre/élément de
la zone s'allume lui aussi.
• Un témoin de commande automatique allumé indique que la
zone sélectionnée est associée à un ou plusieurs
programmes.
• Dans la zone d'affichage de la zone des climatiseurs, des
informations sont fournies sur la température ambiante, la
température de consigne, le mode de fonctionnement, le volume
d'air et la direction du débit d'air. Dans la zone d'affichage de la
zone des HRV, des informations sont fournies sur le mode de
ventilation, la quantité de ventilation et la fonction Fresh up.
Les informations affichées concernent plus l'unité
représentative que la zone entière.
Français
" ou "
" pour
(2)
(3)
[En mode d'affichage Liste]
Dans la zone d'affichage principale (2), des informations sont fournies
sur l'état Marche/Arrêt, la présence/absence de dysfonctionnements,
le réglage de la commande automatique et le témoin de filtre/élément,
le réglage de température, le mode de fonctionnement et la
température ambiante de cette zone ou de ce groupe.
Lorsque vous sélectionnez une zone, la zone de réglage (3) (Ecran 1)
affiche les réglages de l'unité représentative.
Ecran 2 : Ecran principal (mode d'affichage Liste)
(1)
PRUDENCE
Unité représentative de zone
Lors du processus de contrôle d'une zone, le groupe suivant est
sélectionné comme unité représentative.
• En mode d'affichage Icône : le groupe affiché dans le coin
supérieur gauche.
• En mode d'affichage Liste : le groupe du haut de la liste.
Pour les zones comprenant des HRV
Pour les zones comprenant des groupes de climatiseurs et de HRV
Cliquer sur l'onglet "
HRV. Pour les besoins d'affichage de l'état dans la zone de réglage
de zone, les données concernent plus l'unité représentative que
celles de la zone entière. Le groupe de HRV affiché en haut de la
liste est sélectionné comme unité représentative.
(2)
(3)
" affiche les données d'état des
21
