For assistance or replacement
parts please contact :
The Step2 Company, LLC.
10010 Aurora-Hudson Rd.
Streetsboro, OH 44241 USA
1-800-347-8372 USA & Canada
Only (330)656-0440
www.step2.com
MANUFACTURING: _____________________________________________ ______
C.O.C. DATE CODE FROM CARTON: ______________________________________
SAVE THIS SHEET FOR FUTURE REFERENCE.

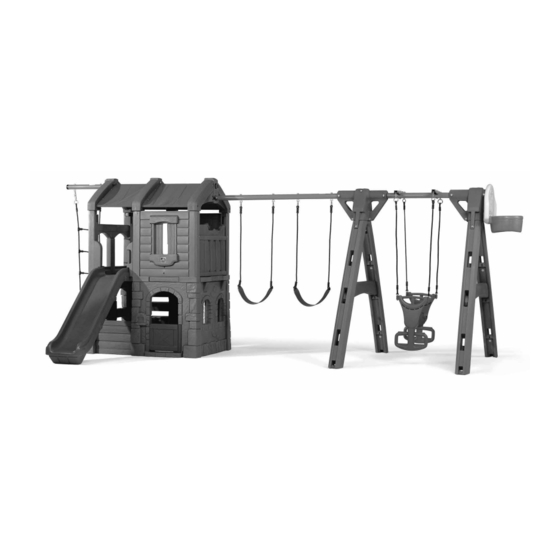

Adventure Lodge w/ Glider
MODEL #: ______________________________________________
DATE OF PURCHASE: ______________________________________________
™
8014/7257
