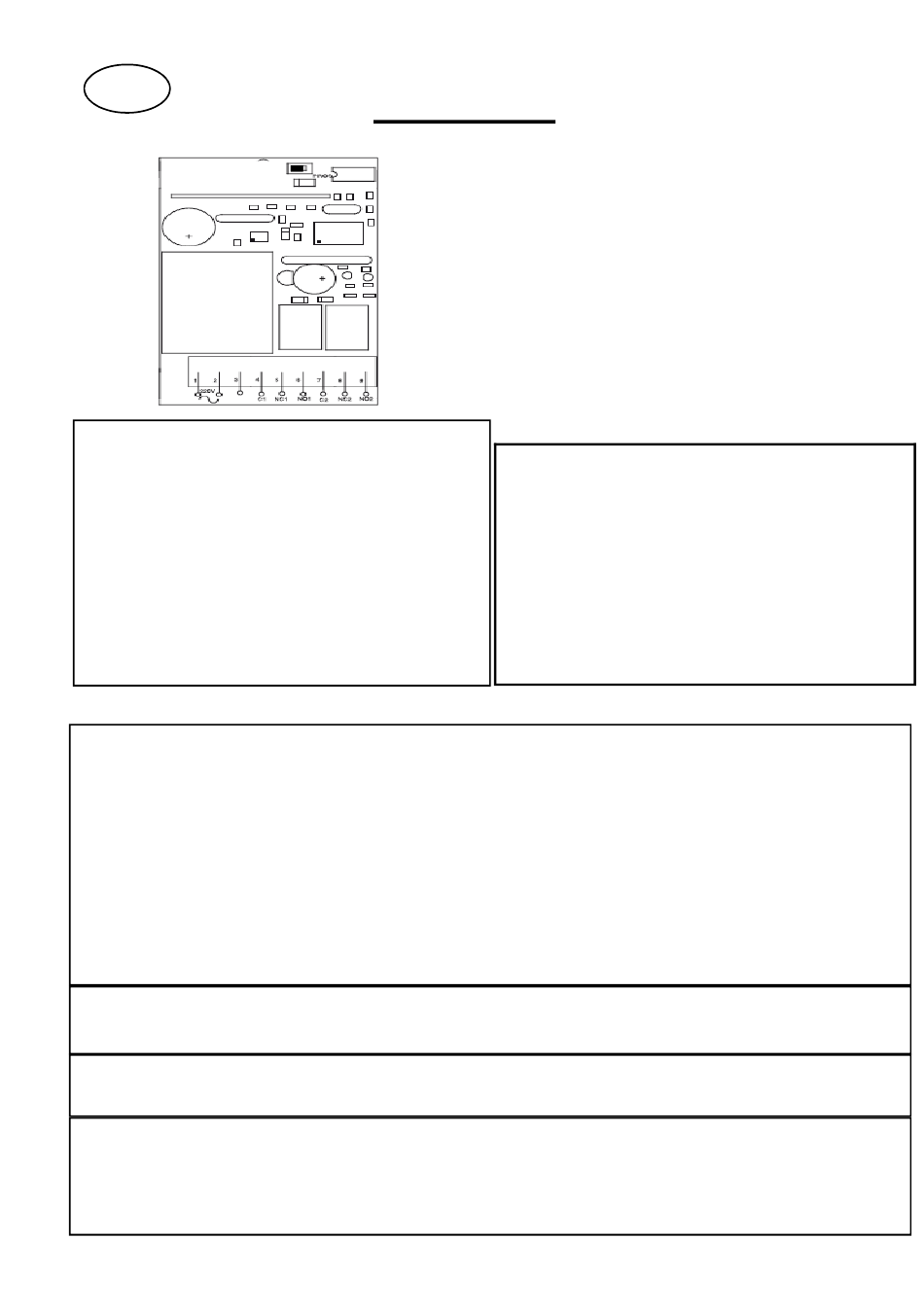

I
PROG
1 2 3 4 5 6 7 8 9
LOGICA DI FUNZIONAMENTO
La programmazione dei radiocomandi avviene
mediante la pressione del tasto "Prog" per 2sec, il
ronzatore emetterà quindi un primo impulso sono-
ro; successivamente ad ogni pressione di un tasto
del radiocomando si avrà un impulso sonoro ad
indicare l'avvenuta memorizzazione.
La centrale esce automaticamente dalla funzione di
programmazione dopo 6 sec di inattività (azione
segnalata da due impulsi sonori)
Per l'utilizzo di entrambi i relè seguire indicazioni
dell'OPZIONE 1
SELEZIONE OPZIONI TRAMITE DIP-SWICHT
OPZIONE
1
Associazione canali TX \ RELE'
ON
Il primo tasto programmato verrà associato al primo canale ( relais 1), il secondo
tasto programmato dello stesso radiocomando verrà associato al secondo canale
(relais 2). Dovendo programmare più radiocomandi su entrambi i canali (relais
1,relais 2), completare la programmazione di ogni singolo radiocomando (come
descritto sopra) e solo successivamente procedere con gli altri radiocomandi.
In caso dell'utilizzo di un solo canale (relais 1) memorizzare il tasto del radiocoman-
do da assegnare.
OFF
I canali verranno associati in automatico: il primo tasto memorizzato verrà associato
al primo canale (relais 1), il secondo tasto al secondo canale (relais 2). E' sufficiente
programmare il primo tasto, il secondo verrà riconosciuto automaticamente.
OPZIONE
2
ROLLING CODE / CODICE FISSO
ON
Rolling code
OPZIONE
3
ATTIVAZIONE PROGRAMMAZIONE RADIO DAI RADIOCOMANDI (ECO-R)
ON
Attiva
OPZIONE
4
FUNZIONE "BISTABILE" E A "IMPULSI" ( relais 1)
ON
Il primo canale, ricevuto l' impulso del TX manterrà la commutazione.
OFF
La gestione del primo canale è a impulsi.
ISTRUZIONI D'USO
SMR230C2
CARATTERISTICHE
TECNICHE
Alimentazione
Assorbimento ( mA)
Gestione canali
Relais bistabile
Gestione trasmettitori
Qtà di codici memorizzabili
Frequenza
Temperatura di lavoro
Sensibilità
Omologazione
Mors.
Tip.
Descrizione
1 - 2
230~ Ingresso alimentazione 230Vac
5-4com NC
Cont. Normal. chiuso primo canale
6-4com NO
Cont. Normal. aperto primo canale
8-7com NC
Contatto Normalmente chiuso
secondo canale
9-7com NO
Contatto Normalmente aperto
secondo canale
OFF
Codice fisso
OFF
Disattiva
230 Vac +/- 10%
0.5mA
2
1 (primo relais)
Fisso\Roll-code
254 codici
433.92 / 868 Mhz
0 a 70°C
Migliore –100dBm
Conf ETS 300-220/ETS
300-683
