Câblage de l'appareil
Avant de réaliser le câblage ou une vérification assurez vous que l'alimentation est
coupée.
Toucher ou manipuler le bornier de l'appareil lors qu'il est alimenté peut entraîner des
chocs électriques ou de sérieuses blessures pouvant entraîner la mort.
Avant la mise en marche de l'appareil vérifiez que la masse est connectée.
4.1

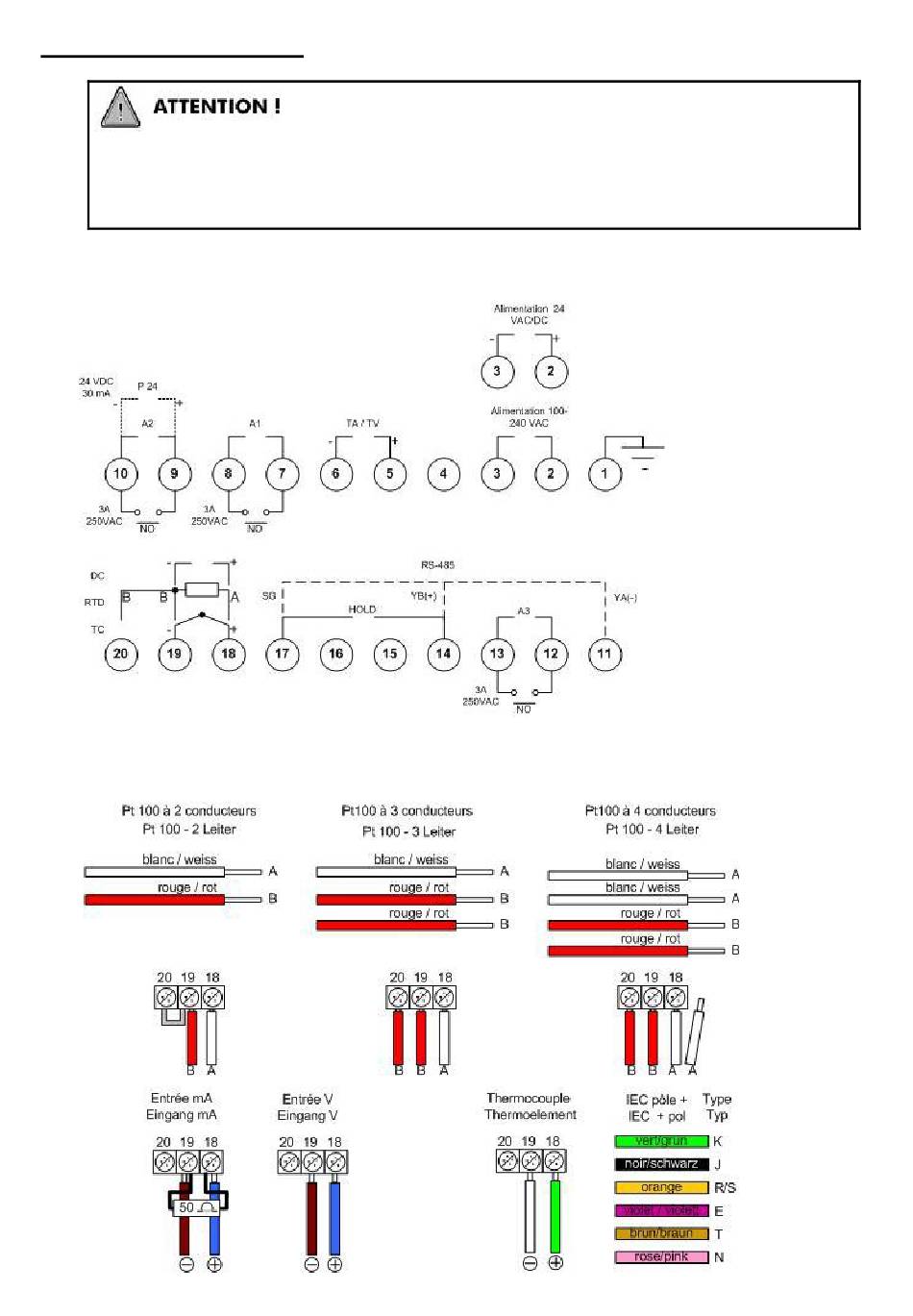

Description des bornes de connexion
Connexion de l'entrée
G:\Dokumentationen\Anzeigen\JIR\Anleitung\Französisch\JIR-301-BAf.doc
selon le type de sonde :
A1 : alarme 1
A2 : alarme 2
A3 : alarme 3
TA/TV : sortie de
transmission de données
P24 : sortie d'alimentation
HOLD : fonction HOLD
TC : thermocouple
RTD : Pt100
DC : courant ou tension
------ : options
Version 1
