MONTAGE – Indicateur de niveau magnétique

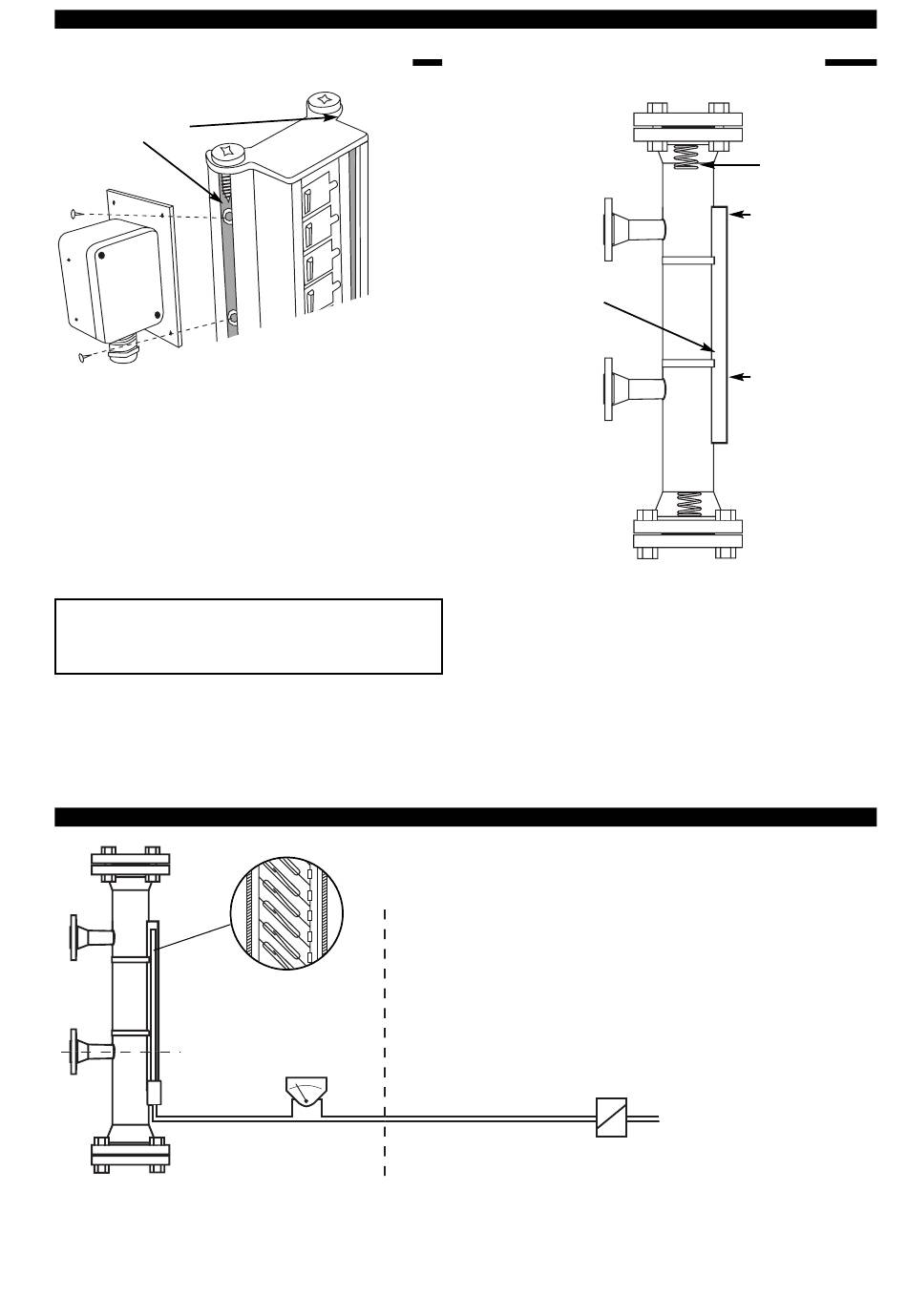

Recommandations pour l'assemblage - contacts/échelle
Les deux côtés peuvent être
utilisés pour monter les
contacts/le transmetteur
et/ou l'échelle.
➁
➀
Déposer le couvercle supérieur pour insérer des
jons additionnels.
➁ Fixer les contacts au point de déclenchement souhaité
(voir le point de déclenchement marqué sur le contact).
Les contacts/le transmetteur et l'échelle peuvent être facile-
ment encliquetés sur la réglette d'indication. Il suffit de faire
glisser les vis de fixation vers le bas sur la réglette, jusqu'à
l'emplacement souhaité, et de fixer avec les vis de blocage.
IMPORTANT: Les flotteurs sont conçus en fonction
des conditions d'exploitation. Il se peut que l'indi-
cation du flotteur soit incorrecte au moment de la
mise en marche dans les conditions ambiantes.
Remarque: L'Armaflex est utilisé comme matériau d'isolation dans les applications cryogéniques. Il est recommandé de
peindre le matériau Armaflex une fois l'appareil installé.
CABLAGE - Transmetteur
Marquage
4 mA
➀
gou-
Vue en coupe
Ampèremètre local
non fourni
0 %
100 %
Ex Non Ex
Recommandations pour l'assemblage - transmetteur
Le transmetteur à
chaîne reed se fixe
sur la réglette de la
même façon que
les contacts
Le transmetteur
Vizual
®
à chaîne reed est pré-étalonné en usine
suivant l'indication de niveau du MLI. Le réglage 4 mA est mar-
qué sur la chaîne et doit correspondre au marquage sur le MLI.
Veuillez consulter l'usine si l'étendue d'échelle doit être réinitiali-
sée à d'autres valeurs que les réglages par défaut en usine.
Barrière galvanique pour appareils à
sécurité intrinsèque (non nécessaire
pour utilisation générale)
Seules les bornes + et - doivent être utilisées pour raccorder
pareil sur site. Les bornes 3, 4, 5 et 6 sont uniquement destinées à
être utilisées en usine.
Ressorts en option
pour protéger le
flotteur
Réglette d'indication
Marquage 0 %
8-35 V CC
l'ap-
3
