MAINTENANT, IL EST TEMPS DE REGLER LES PALETTES !
Les objectifs sont : Placer les palettes et les têtes d'impression de façon
aligné et parallèle avec un hors contact maximum de 0.3 mm.
Vous devez placer un niveau à bulle sur les palettes.
Les palettes doivent être parallèles à l'écran monté dans la tête d'impression
et centrée sur le bras rotatif.
Rappelez vous que la palette #1 et la tête d'impression #1 ont été calées en
usine. Ce que vous allez faire maintenant, c'est régler les différentes palettes
par rapport à la tête #1.
9/ Utilisez votre écran en aluminium le plus plat, dans la tête d'impression #1. et
descendez le sur la palette #1. Alignez le coté de l'écran avec le coté de la palette
comme montré sur la photo. Ne pas retirer l'écran avant que la palette est été
réglée.
Assurez vous que les vérins a gaz ont été placés dans une position permettant
le maintient des écrans e position haute.
Observer le hors contact, il doit être approximativement de 3 mm.
Régler 3 mm entre la palette et
chaque coin de l'écran
10/ Etape suivante, placez la tête d'impression #1 avec l'écran installé sur la palette suivante.
Les boulons de verrouillage de hauteur des palettes doivent être serrés a la main ainsi que les réglages du
hors contact et de l'alignement. Alignez le coté de la palette avec le coté de l'écran. Ne pas déplacer l'écran
vers la palette, déplacez la palette vers l'écran. Réglez les hors contact environ a 3 mm. Une fois le hors
contact réglé et les ajustement fait, l'ensemble des cotés de l'écran doivent être a égal distance de la
palette pour permettre une bonne qualité d'impression.
A.BUISINE S.A. 78 rue Félix Faure – 92700 COLOMBES – Tél. :01 41 19 29 70- Fax :01 47 85 82 10

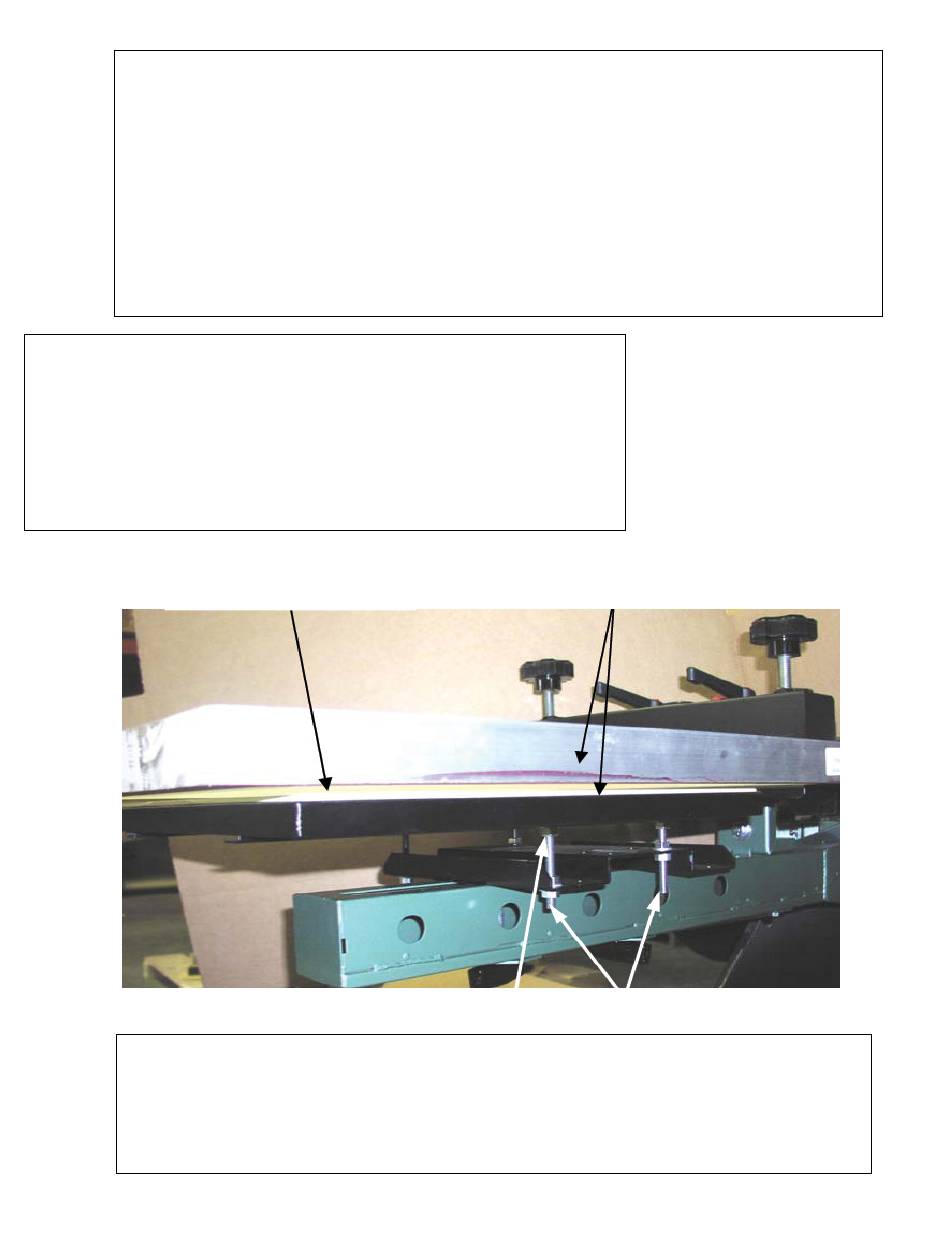

Aligner le coté de l'écran avec le
coté de la palette #1
Serrer ces boulons après
Réglage de la hauteur
Réglage en hauteur de palettes
