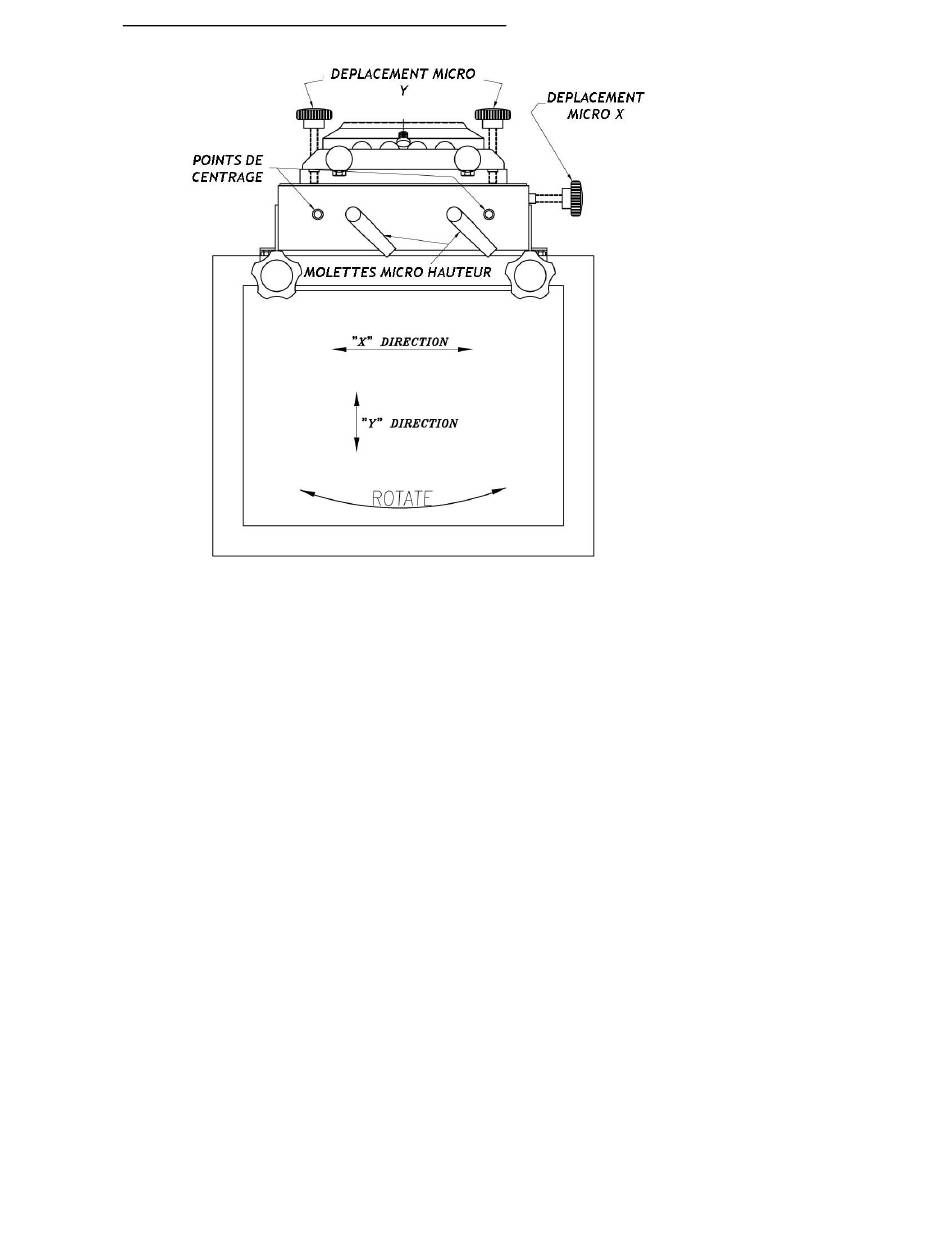

FONCTIONNEMENT DU MICROREPERAGE
Le réglage du repérage micrométrique fait partis des caractéristiques standards des
machines VASTEX V2000.
Ce système utilise 3 boutons de contrôles, 2 molettes de verrouillage et deux ressorts de
retour pour contrôler le mouvement.
Des points de centrage sont utilisés pour commencer au point zéros. Un mouvement total
de 1.25 cm est possible dans la direction X et également Y.
La rotation de l'écran peut être effectuée en tournant un des boutons de micro
•
registration « Y ». le point de pivot pour la rotation « Y » est l'autre bouton.
Les molettes de verrouillage doivent être desserrées de ½ -1/4 de tours avant
•
d'effectuer le mouvement.
Vous devez toujours commencer avec la tête placée au points zéros un travail pour vous
assurer le plus grand déplacement possible.
POUR DEPLACEMENT L'ECRAN GAUCHE – DROITE
1/ Relâcher les deux molettes de verrouillage d'1/2 – ¼ de tours
2/ Tourner le bouton X dans le sens des aiguilles d'une montre (voir la tête) pour déplacer
l'écran vers la droite. Tournez le dans le sens inverse pour déplacer l'écran vers la gauche.
3/ Resserrez les molettes de fixation et contrôlez la position Répétez les différentes
étapes jusqu'à atteindre la position souhaitée.
POUR DEPLACER L'ECRAN D'AVANT EN ARRIERE OU TOURNER
1/ Relacher les deux molettes d'1/4 – ½ tours
2/ Tourner les deux boutons Y dans le sens des aiguilles d'une montre pour avancer l'écran
vers vous. Tourner les boutons dans l'autre sens pour le reculer.
Tourner un bouton ou l'autre pour tourner l'écran.
3/ Resserrez les molettes et vérifier la position, contrôler les différentes étapes jusqu'à ce
que la position soit atteinte.
